Ochrana čerpadla proti chodu nasucho: jak funguje a co vybrat

Chod nasucho patří mezi nejčastější a zároveň nejnebezpečnější provozní stavy vodního čerpadla. Stačí pokles hladiny ve studni, netěsnost na sání nebo prázdná nádrž a čerpadlo začne pracovat bez dostatečného množství vody. Následkem může být poškozená mechanická ucpávka, deformovaná hydraulika, přehřátí motoru nebo úplné zničení zařízení. Vysvětlíme, jak jednotlivé druhy ochrany fungují a co vybrat pro povrchové čerpadlo, ponorné čerpadlo, domácí vodárnu, vrt, studnu i akumulační nádrž.

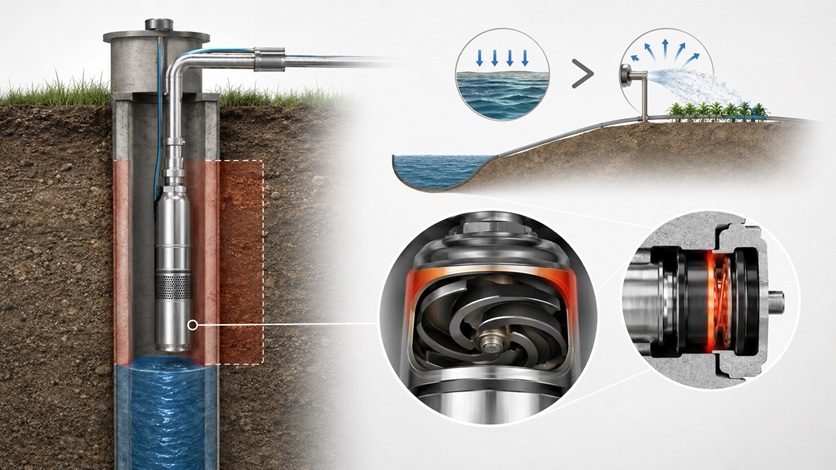

Co je chod čerpadla nasucho

O chodu nasucho mluvíme tehdy, když čerpadlo běží, ale hydraulickou částí neprotéká dostatek vody. Nemusí jít pouze o úplně prázdnou studnu. Nebezpečný stav může nastat také při nasávání vzduchu, přerušovaném přítoku, zavzdušnění potrubí nebo při průtoku nižším, než čerpadlo potřebuje pro bezpečný provoz a chlazení.

Čerpaná voda plní podle konstrukce čerpadla několik funkcí:

• odvádí teplo z hydraulické části a někdy také z motoru,
• ochlazuje a maže mechanickou ucpávku,
• stabilizuje pracovní podmínky oběžných kol, difuzorů a ložisek,
• u ponorného čerpadla zajišťuje potřebné obtékání pláště motoru, pokud to daná konstrukce vyžaduje.

Bez vody může teplota třecích ploch velmi rychle vzrůst. Doba do poškození závisí na konstrukci čerpadla, materiálech, výkonu a provozním stavu. Nelze proto spoléhat na to, že několik minut provozu bez vody bude vždy bezpečných.

Co může provoz bez vody poškodit

• Mechanickou ucpávku: třecí plochy se bez vodního filmu přehřívají, deformují a začnou propouštět.
• Oběžná kola a difuzory: technopolymerové části se mohou působením tepla deformovat nebo zadřít.
• Motor: u některých čerpadel se zhorší chlazení, vzroste teplota vinutí a zkrátí se životnost izolace.
• Ložiska a hřídel: vibrace a nestabilní chod mohou urychlit jejich opotřebení.
• Potrubí a armatury: zavzdušnění může vyvolat kolísání tlaku a hydraulické rázy při obnovení dodávky vody.

Prvními příznaky bývá změna zvuku, kolísavý průtok, vzduch v potrubí, pokles tlaku, neobvyklé zahřívání nebo opakované vypínání ochrany. V takové situaci je nutné čerpadlo vypnout a najít příčinu.

Nejčastější příčiny chodu nasucho

Nízká vydatnost studny nebo vrtu

Čerpadlo odebírá vodu rychleji, než se zdroj stačí doplňovat. Dynamická hladina během provozu klesne pod sací otvor nebo pod minimální hladinu potřebnou k chlazení čerpadla.

Prázdná akumulační, dešťová nebo technologická nádrž

Při poruše dopouštění, zvýšené spotřebě nebo zapomenutém odběru může čerpadlo vyčerpat celý využitelný objem nádrže.

Netěsnost sacího potrubí

Povrchové čerpadlo může přes netěsný spoj, poškozenou hadici nebo těsnění nasávat vzduch. Navenek nemusí voda unikat, protože v sacím potrubí vzniká podtlak.

Netěsná zpětná klapka nebo sací koš

Po vypnutí vyteče voda ze sacího potrubí zpět do studny. Při dalším startu se čerpadlo nedokáže zavodnit nebo běží dlouho bez potřebného průtoku.

Ucpaný sací koš, filtr nebo potrubí

Usazeniny, písek, listí nebo zanesený filtr omezí přítok. Čerpadlo sice může mít vodu na vstupu, ale nedostane jí dostatek.

Nesprávná montáž nebo prvotní spuštění bez zavodnění

Většina běžných povrchových samonasávacích čerpadel musí být před prvním spuštěním naplněna vodou. Označení „samonasávací“ neznamená, že čerpadlo smí začít pracovat se zcela suchou hydraulickou částí.

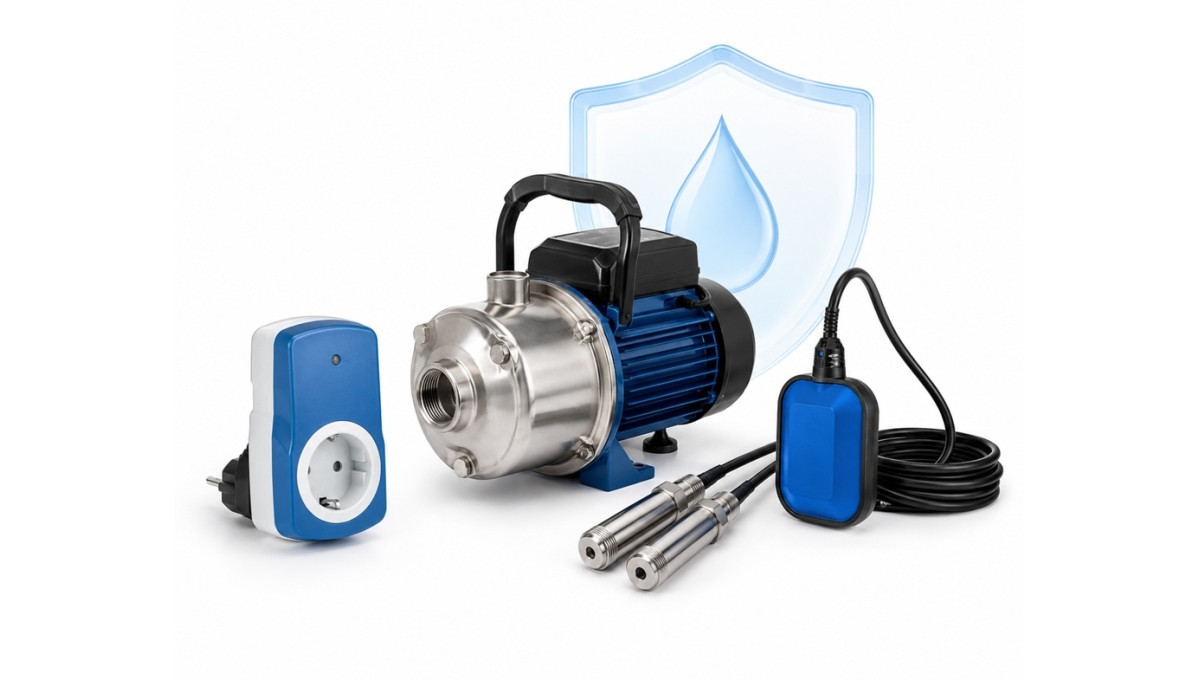

Jaké existují způsoby ochrany proti chodu nasucho

1. Plovákový spínač

Plovák sleduje skutečnou výšku hladiny. Při poklesu pod nastavenou mez elektrický kontakt rozpojí a čerpadlo zastaví. Po opětovném naplnění zdroje může podle zapojení provoz znovu povolit.

Jde o jednoduché a velmi názorné řešení pro studny, jímky a nádrže s dostatkem prostoru. Plovák se musí volně pohybovat, nesmí se zachytit o stěnu, potrubí ani kabel. Při spínání motoru je nutné ověřit proudovou zatížitelnost kontaktu; u výkonnějších motorů se plovák používá jako ovládací prvek stykače.

Plovákový spínač AQUACUP K 10 m je určen ke kontrole a zabezpečení výšky vodní hladiny.

2. Hladinové sondy a sondové relé

Sondy jsou vhodné tam, kde se plovák nevejde nebo nemá dostatečný prostor k pohybu – typicky v úzkém vrtu. Řídicí relé vyhodnocuje kontakt elektrod s vodou a podle nastavených hladin povoluje nebo blokuje čerpadlo.

Výhodou je přesné umístění vypínací a případně zapínací hladiny. Sonda pro minimální hladinu musí být nad čerpadlem s rezervou odpovídající požadavku výrobce. U vody s velmi nízkou vodivostí, vysokým obsahem usazenin nebo agresivním složením je nutné ověřit vhodnost materiálu a principu sond.

3. Elektronická ochrana podle zatížení motoru

Elektronická jednotka může vyhodnocovat proud, příkon, účiník nebo změnu zatížení motoru. Když čerpadlo přestane čerpat vodu, jeho pracovní stav se změní a ochrana motor odpojí. Výhodou je, že do studny nemusí vést další sondový kabel.

AQUACUP LOGIC DROP je zásuvková elektronická ochrana pro jednofázová odstředivá samonasávací čerpadla a domácí vodárny s jmenovitým proudem motoru 3–8 A. Podle údajů produktu při nedostatku vody vypne čerpadlo do 30 sekund. Před použitím je nutné ověřit skutečný jmenovitý proud na štítku motoru.

4. Hydrostat neboli elektronická průtoková jednotka

Hydrostat sleduje tlak a průtok v potrubí. Po otevření odběru čerpadlo spustí a po jeho ukončení zastaví. Pokud jednotka nezaznamená očekávaný průtok nebo nárůst tlaku, vyhodnotí stav jako nedostatek vody a čerpadlo odpojí.

AQUACUP HYDRO 2,2 má ochranu proti chodu nasucho, zapínací tlak 2,2 bar a je určen pro 230V čerpadla do příkonu motoru 1,5 kW, respektive podle produktového listu do 16 A. Pro pokročilejší řízení lze použít AQUACUP HYDRO-TECH, který nabízí režim hydrostatu i režim elektronického tlakového spínače, digitální zobrazení tlaku, ochranu proti chodu nasucho a automatické pokusy o restart.

Hydrostat nesleduje přímo hladinu ve studni. Jeho ochrana je tedy odvozena od chování čerpadla a průtoku v potrubí. Pro zdroj s nízkou vydatností může být vhodné kombinovat řízení s přímým hlídáním hladiny.

5. Inverzní tlakový spínač

U klasické vodárny může ochranu zajišťovat inverzní tlakový spínač. Jestliže po spuštění čerpadla nevznikne potřebný tlak, zařízení vyhodnotí nedostatek vody a provoz přeruší. Toto řešení se používá také v kompletních vodárnách s tlakovou nádobou.

Například A-CONTROL L 50-1500 a M FULL CONTROL MAXI-A L 24 kombinují čerpadlo, tlakovou nádobu, nastavitelný tlakový spínač a jištění proti chodu nasucho.

6. Frekvenční měnič s ochrannými funkcemi

Frekvenční měnič upravuje otáčky čerpadla podle tlaku a odběru. Vybrané modely současně sledují provozní veličiny motoru a při nedostatku vody čerpadlo zastaví. Jde o komfortní řešení pro domácí vodárny s proměnlivým odběrem, ale pouze tehdy, když je měnič správně zvolený a nastavený pro konkrétní motor.

Funkce chodu nasucho u měniče nenahrazuje správné dimenzování čerpadla ani posouzení vydatnosti vrtu. U citlivého nebo málo vydatného zdroje je vhodné přímé hlídání hladiny.

Porovnání způsobů ochrany

Jak vybrat ochranu podle zdroje a typu čerpadla

Ponorné čerpadlo v úzkém vrtu

V úzkém vrtu nemá běžný plovák dostatek prostoru. Praktickou volbou jsou hladinové sondy, elektronické relé sledující motor nebo vhodný frekvenční měnič. Vypínací hladina musí být umístěna tak, aby čerpadlo zůstalo ponořené a bylo zajištěno chlazení podle návodu výrobce.

Ponorné čerpadlo v kopané studni

Pokud má plovák volný pohyb, nabízí jednoduché a spolehlivé řešení. Při kolísavé vydatnosti lze použít dvě hladiny: nižší pro vypnutí a vyšší pro povolení dalšího startu. Rozdíl mezi nimi zabrání častému spínání při pomalém doplňování studny.

Povrchové samonasávací čerpadlo

Je nutné chránit čerpadlo nejen před prázdnou studnou, ale také před ztrátou zavodnění a netěsným sáním. Ke stávajícímu 230V zařízení může být vhodná zásuvková ochrana typu LOGIC DROP, pokud jmenovitý proud motoru leží v podporovaném rozsahu. Alternativou je hydrostat nebo inverzní tlakový spínač.

Domácí vodárna s tlakovou nádobou

Samotný běžný tlakový spínač ochranu proti chodu nasucho zpravidla neposkytuje. Lze doplnit samostatnou elektronickou ochranu nebo zvolit kompletní vodárnu s inverzním tlakovým spínačem, například A-CONTROL či M FULL CONTROL.

Zavlažování ze studny

Závlaha mívá dlouhý souvislý odběr, který může překročit vydatnost zdroje. Hydrostat usnadní automatické ovládání a chrání při ztrátě vody, ale u problematické studny je vhodné sledovat přímo hladinu. Zároveň je nutné nastavit průtok závlahy tak, aby dlouhodobě nepřevyšoval přítok.

Čerpání z dešťové nebo akumulační nádrže

V nádrži bývá nejlepší plovák nebo hladinové sondy. Ochranu lze propojit také s automatickým dopouštěním, ale dopouštění musí mít vlastní jištění proti přetečení a zpětnému ovlivnění vodovodního řadu.

Tepelná ochrana není ochrana proti chodu nasucho

Tato dvě jištění se často zaměňují. Tepelná ochrana ve vinutí motoru reaguje na nadměrnou teplotu motoru nebo související elektrické zatížení. Ochrana proti chodu nasucho reaguje na nedostatek vody – například poklesem hladiny, ztrátou průtoku, neschopností vytvořit tlak nebo změnou zatížení motoru.

Čerpadlo může při chodu nasucho odebírat dokonce menší proud než při normálním čerpání. Tepelná ochrana proto nemusí vypnout včas. Mechanická ucpávka nebo plastové části hydrauliky se mohou poškodit dříve, než se motor dostatečně zahřeje.

Automatický restart: užitečná funkce, ale ne řešení příčiny

Některé jednotky po vypnutí čekají a následně zkusí čerpadlo znovu spustit. To je praktické u studny, která se pomalu doplňuje. Interval a počet pokusů však musí odpovídat zdroji a doporučení výrobce.

Pokud ochrana vypíná při každém delším odběru, systém není správně navržený. Je potřeba snížit průtok, upravit polohu čerpadla, vyčistit sání, opravit netěsnost nebo doplnit akumulační nádrž. Ochrana je poslední bezpečnostní stupeň, nikoli běžný regulátor vydatnosti studny.

Doporučené produkty z Obchod-VTP.cz

Prohlédnout veškerou čerpací techniku
Prohlédnout domácí vodárny s hydrostatem
Prohlédnout příslušenství a sady pro domácí vodárny

Na co dát pozor při výběru a zapojení

Napětí, počet fází a jmenovitý proud

Ochrannou jednotku nelze vybrat pouze podle výkonu motoru v kW. Ověřte napětí, jednofázové nebo třífázové provedení, jmenovitý proud, rozběhový proud a způsob zapojení. Pokud kontakt ochrany nemůže motor spínat přímo, musí ovládat správně dimenzovaný stykač.

Způsob automatického obnovení provozu

Rozhodněte, zda má být po doplnění vody vyžadován ruční reset, nebo je možné automatické spuštění. Automatický restart není vhodný tam, kde by neočekávané spuštění mohlo ohrozit obsluhu, způsobit únik vody nebo uvést technologii do nebezpečného stavu.

Umístění čidla a rezerva nad čerpadlem

Vypínací sonda nebo pracovní rozsah plováku musí zabránit poklesu vody pod minimální přípustnou hladinu. Zohledňuje se nejen sací otvor, ale také chlazení motoru, vzdálenost ode dna a riziko nasávání písku.

Vydatnost zdroje a výkon čerpadla

Ochrana neumí zvýšit vydatnost studny. Pokud čerpadlo opakovaně vyčerpává zdroj, je potřeba snížit odebíraný průtok nebo čerpat do akumulační nádrže menším čerpadlem. S výběrem správného pracovního bodu pomůže článek Jak vybrat čerpadlo podle průtoku a dopravní výšky.

Odborná elektroinstalace

Zapojení sondového relé, stykače, třífázového motoru nebo frekvenčního měniče musí provést osoba s odpovídající elektrotechnickou kvalifikací. Je nutné zachovat jištění, ochranné pospojování, krytí a podmínky výrobce.

Co zkontrolovat, když ochrana vypíná

1. Ověřte skutečnou hladinu a rychlost doplňování zdroje.
2. Zkontrolujte sací koš, filtr, zpětnou klapku a průchodnost potrubí.
3. U povrchového čerpadla zkontrolujte zavodnění a těsnost všech sacích spojů.
4. Prověřte, zda plovák není zachycený a sondy nejsou zanesené.
5. Porovnejte nastavení ochrany s proudem a provozními údaji motoru.
6. Ověřte tlakové nastavení hydrostatu a schopnost čerpadla vytvořit požadovaný tlak.
7. Zkontrolujte elektrické napájení, pokles napětí a stav kabelu.
8. Před opětovným spuštěním nechte přehřáté čerpadlo vychladnout a znovu je správně zavodněte.

Ochranu nepřemosťujte a nevypínejte jen proto, aby čerpadlo pokračovalo v provozu. Opakovaný alarm obvykle upozorňuje na reálný problém zdroje, sání, čerpadla nebo nastavení.

Nejčastější chyby

• spoléhání pouze na tepelnou ochranu motoru,
• výběr ochrany bez kontroly jmenovitého proudu čerpadla,
• přímé spínání příliš výkonného motoru slabým kontaktem plováku,
• plovák zachycený o stěnu studny nebo potrubí,
• sonda umístěná příliš nízko u sání čerpadla,
• malý rozdíl mezi vypínací a zapínací hladinou, který způsobuje časté starty,
• ignorování netěsnosti sacího potrubí,
• opakované automatické restarty bez odstranění příčiny,
• záměna ochrany proti chodu nasucho za regulaci vydatnosti studny,
• uvedení povrchového čerpadla do provozu bez zavodnění,
• nevhodná kombinace hydrostatu, tlakové nádoby a zpětné klapky,
• neodborný zásah do síťové elektroinstalace.



Co znamená chod čerpadla nasucho?

Jde o provoz bez dostatečného množství čerpané vody. Čerpadlo může nasávat vzduch, pracovat s přerušovaným přítokem nebo zůstat zcela bez vody.

Za jak dlouho se čerpadlo při chodu nasucho poškodí?

Univerzální čas neexistuje. Záleží na typu čerpadla, materiálech, výkonu, předchozí teplotě a množství zbylé vody. U některých konstrukcí může k poškození ucpávky nebo hydrauliky dojít velmi rychle, proto se provoz bez vody nesmí zkoušet.

Stačí tepelná ochrana motoru?

Ne. Chrání především motor před přehřátím nebo nadproudem. Hydraulika a mechanická ucpávka se mohou poškodit dříve, než tepelná ochrana zareaguje.

Co je lepší – plovák, nebo sondy?

Plovák je jednoduchý a vhodný do prostorné studny nebo nádrže. Sondy jsou vhodnější do úzkého vrtu a umožňují přesně určit vypínací i zapínací hladinu.

Lze LOGIC DROP použít pro každé čerpadlo?

Ne. Uvedený model je určen pro jednofázová odstředivá samonasávací čerpadla a vodárny s jmenovitým proudem 3–8 A. Před použitím je nutné ověřit typ motoru a údaje na štítku.

Chrání hydrostat i při prázdné studni?

Hydrostat obvykle vyhodnotí ztrátu průtoku nebo neschopnost vytvořit tlak a čerpadlo zastaví. Nesleduje však přímo hladinu. U málo vydatného vrtu je přímé hladinové čidlo přesnější.

Může se čerpadlo po doplnění vody spustit samo?

Záleží na použité jednotce a jejím nastavení. Některé ochrany vyžadují ruční reset, jiné provádějí automatické testovací starty. Automatické spuštění musí být bezpečné pro obsluhu i celý rozvod.

Pomůže ochrana při netěsném sacím potrubí?

Může čerpadlo zastavit, když ztráta vody změní průtok, tlak nebo zatížení motoru. Netěsnost ale neopraví – sací potrubí je nutné přetěsnit a systém znovu zavodnit.

Shrnutí

Ochrana proti chodu nasucho je levnější než oprava nebo výměna poškozeného čerpadla. Nejspolehlivější řešení vždy odpovídá zdroji vody, prostoru pro snímač, typu motoru a způsobu provozu.

Plovák je ideální do prostorné studny nebo nádrže. Sondy přesně hlídají hladinu v úzkém vrtu. Elektronická ochrana motoru se hodí pro snadné doplnění ke kompatibilnímu povrchovému čerpadlu. Hydrostat spojuje automatické řízení s ochranou a frekvenční měnič přidává regulaci tlaku a další diagnostické funkce.

Technické podklady: AQUACUP M A-CONTROL ECO L, AQUACUP LOGIC DROP, AQUACUP HYDRO-TECH, AQUACUP HYDRO 2,2 a produktové podklady Obchod-VTP.cz.
