Tlakový spínač, hydrostat, nebo frekvenční měnič?

Tlakový spínač, elektronický hydrostat i frekvenční měnič dokážou automaticky řídit vodní čerpadlo, každý však pracuje jiným způsobem. Liší se stabilitou tlaku, potřebou tlakové nádoby, ochranami, pořizovací cenou i náročností instalace. Poradíme vám, který systém se hodí pro klasickou domácí vodárnu, čerpání ze studny nebo vrtu, zavlažování i komfortní zásobování rodinného domu.

Proč čerpadlo potřebuje automatické řízení

Samotné čerpadlo bez řídicího prvku běží pouze po ručním zapnutí. U domácí vodárny však očekáváme, že se čerpadlo automaticky spustí po otevření kohoutku a po ukončení odběru se bezpečně zastaví.

Řídicí systém může zároveň:

• hlídat tlak v potrubí,
• sledovat průtok vody,
• chránit čerpadlo proti chodu nasucho,
• omezovat časté spínání motoru,
• udržovat nastavený tlak,
• chránit motor proti přetížení nebo přehřátí.

Rozsah funkcí závisí na zvoleném způsobu řízení a konkrétním výrobku. Základní mechanický tlakový spínač nabízí jiné možnosti než elektronický hydrostat nebo frekvenční měnič.

Co je tlakový spínač a jak funguje

Tlakový spínač je tradiční mechanický nebo elektronický prvek, který zapíná a vypíná čerpadlo podle tlaku vody. Nejčastěji se používá společně s membránovou nebo vakovou tlakovou nádobou.

Spínač pracuje mezi dvěma nastavenými hodnotami:

• zapínací tlak: při jeho dosažení směrem dolů se čerpadlo spustí,
• vypínací tlak: po jeho dosažení směrem nahoru se čerpadlo zastaví.

Typickým příkladem může být zapnutí při 2,0 bar a vypnutí při 3,5 bar. Konkrétní hodnoty ale musí odpovídat dopravní výšce čerpadla, výšce objektu, požadovanému tlaku a maximálnímu povolenému tlaku všech součástí.

Jak probíhá jeden pracovní cyklus

1. Po otevření kohoutku začne vodu nejprve dodávat tlaková nádoba.
2. Tlak postupně klesá k zapínací hodnotě.
3. Tlakový spínač sepne čerpadlo.
4. Čerpadlo zásobuje odběr a současně může doplňovat nádobu.
5. Po uzavření kohoutku tlak stoupne k vypínací hodnotě.
6. Spínač čerpadlo vypne a v nádobě zůstane zásoba vody pod tlakem.

Výhody tlakového spínače

• jednoduchá a dlouhodobě prověřená konstrukce,
• nízká pořizovací cena,
• snadný servis a dostupné náhradní díly,
• tlaková nádoba omezuje počet startů motoru,
• zásoba vody pro krátký odběr bez okamžitého spuštění čerpadla,
• dobrá volba pro běžnou domácí vodárnu.

Nevýhody tlakového spínače

• tlak kolísá mezi zapínací a vypínací hodnotou,
• mechanické provedení obvykle nemá vlastní ochranu proti chodu nasucho,
• vyžaduje správně dimenzovanou a natlakovanou tlakovou nádobu,
• při malé nádobě nebo poškozené membráně může čerpadlo často spínat,
• seřízení pružin vyžaduje znalost konkrétního typu spínače.

Správný tlak v tlakové nádobě

Předplnění nádoby se kontroluje při vypnutém čerpadle, odpojeném napájení a vypuštěném tlaku na vodní straně. Často se nastavuje přibližně o 0,2 bar níže než zapínací tlak, vždy je však nutné dodržet návod výrobce nádoby a celé vodárny.

Například při zapínacím tlaku 2,0 bar bývá orientační předplnění nádoby přibližně 1,8 bar. Nesprávné předplnění výrazně snižuje využitelný objem nádoby a zvyšuje četnost spínání.

Prohlédnout tlakové spínače

Co je hydrostat neboli elektronická řídicí jednotka

V nabídce čerpací techniky se slovem hydrostat často označuje elektronický průtokový a tlakový spínač, někdy nazývaný také Presscontrol. Nejde o frekvenční měnič a není vhodné jej zaměňovat s přístroji pro měření hladiny.

Hydrostat obvykle sleduje tlak a průtok:

• při poklesu tlaku pod nastavenou hodnotu spustí čerpadlo,
• po ukončení odběru a poklesu průtoku čerpadlo vypne,
• při nedostatku vody může čerpadlo odstavit,
• některé modely se po obnovení zdroje automaticky restartují.

Například AQUACUP HYDRO 2,2 pracuje se zapínacím tlakem 2,2 bar a obsahuje ochranu proti chodu nasucho. Modernější AQUACUP HYDRO‑TECH nabízí samostatný režim hydrostatu i režim tlakového spínače pro vodárnu s tlakovou nádobou.

Udržuje hydrostat konstantní tlak?

Běžný hydrostat konstantní tlak nevytváří. Po sepnutí spustí čerpadlo na plné otáčky. Skutečný tlak se proto mění podle okamžitého průtoku, čerpací křivky a tlakových ztrát soustavy.

Při otevření jednoho kohoutku může být tlak vyšší než při současném odběru ve sprše, kuchyni a na zahradě. Hydrostat automatizuje zapnutí a vypnutí, ale plynule neřídí otáčky motoru.

Výhody hydrostatu

• kompaktní instalace, často bez velké tlakové nádoby,
• automatické spuštění a zastavení čerpadla,
• běžně integrovaná ochrana proti chodu nasucho,
• jednoduché použití pro zavlažování a přečerpávání,
• menší počet samostatných instalačních prvků,
• u vybraných modelů manometr nebo digitální zobrazení tlaku.

Nevýhody hydrostatu

• neudržuje skutečně konstantní tlak,
• čerpadlo po spuštění obvykle běží na plné otáčky,
• každý malý odběr může vyvolat start čerpadla,
• netěsnost nebo kapající kohoutek mohou způsobovat opakované spínání,
• je nutné respektovat minimální průtok, instalační polohu a elektrické zatížení jednotky,
• při poruše elektroniky může být oprava dražší než u mechanického spínače.

Potřebuje hydrostat tlakovou nádobu?

Mnoho jednotek může pracovat bez velké tlakové nádoby. Malá vyrovnávací nádoba ale může omezit starty při drobném odběru, tlumit tlakové rázy a stabilizovat systém. Způsob zapojení vždy určuje návod konkrétního hydrostatu.

Nelze automaticky předpokládat, že každý hydrostat smí pracovat s libovolně velkou nádobou nebo v libovolné poloze. Některá inteligentní zařízení, například HYDRO‑TECH, mají samostatný režim určený pro práci s tlakovou nádobou.

Prohlédnout domácí vodárny s hydrostatem

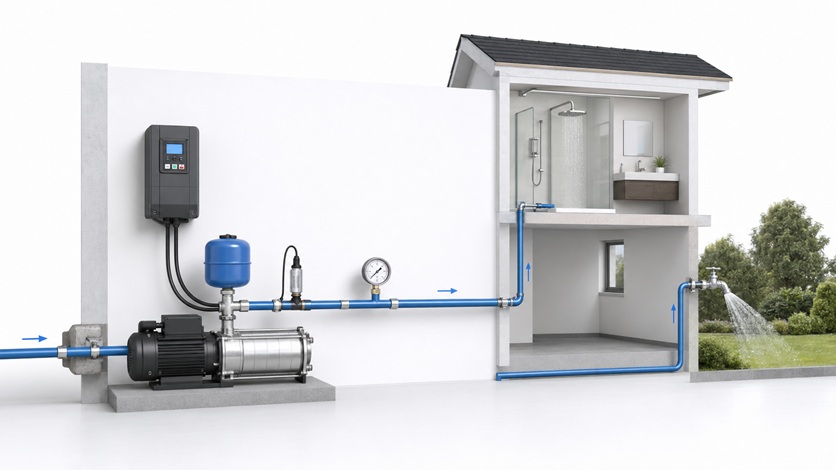

Co je frekvenční měnič čerpadla

Frekvenční měnič je elektronické zařízení, které podle signálu z tlakového snímače plynule mění frekvenci napájení motoru, a tím jeho otáčky. Čerpadlo proto nemusí vždy běžet na plný výkon.

Když se otevře jeden kohoutek, měnič může čerpadlo provozovat na nižší otáčky. Při otevření několika odběrů otáčky zvýší tak, aby v rámci výkonových možností čerpadla udržel nastavený tlak.

Výsledkem je:

• vyrovnanější tlak při proměnlivém odběru,
• plynulý rozběh a doběh motoru,
• omezení proudových a hydraulických rázů,
• možnost snížit spotřebu při provozu na částečný výkon,
• rozšířené ochranné a diagnostické funkce.

AQUACUP u sestav ECONOMY SUB CONTROL uvádí udržování konstantního tlaku, ochranu proti přehřátí a chodu nasucho. Kompletní sestavy obsahují také tlakovou nádobu, snímač a další příslušenství.

Výhody frekvenčního měniče

• téměř konstantní tlak při různém počtu otevřených odběrů,
• vysoký komfort pro rodinný dům s více koupelnami,
• plynulé řízení výkonu a rozběhu motoru,
• ochrana proti chodu nasucho, přetížení nebo přehřátí podle modelu,
• nižší hlučnost při provozu na snížené otáčky,
• možná úspora energie při proměnlivém odběru,
• přehledná diagnostika a digitální nastavení.

Nevýhody frekvenčního měniče

• vyšší pořizovací cena,
• náročnější výběr a uvedení do provozu,
• nutnost přesné kompatibility s motorem a napájením,
• citlivější elektronika než u mechanického tlakového spínače,
• nesprávné nastavení může způsobovat poruchy nebo nestabilní tlak,
• úspora energie není v každém provozním režimu stejná.

Potřebuje frekvenční měnič tlakovou nádobu?

Ano, malá membránová tlaková nádoba se běžně používá i u systému s frekvenčním měničem. Nezajišťuje hlavní zásobu vody jako u klasické vodárny, ale pomáhá:

• tlumit tlakové rázy,
• vyrovnávat velmi malé odběry,
• omezovat zbytečné starty,
• stabilizovat regulaci tlaku.

Její objem a předplnění musí odpovídat pokynům výrobce měniče a konkrétní sestavy.

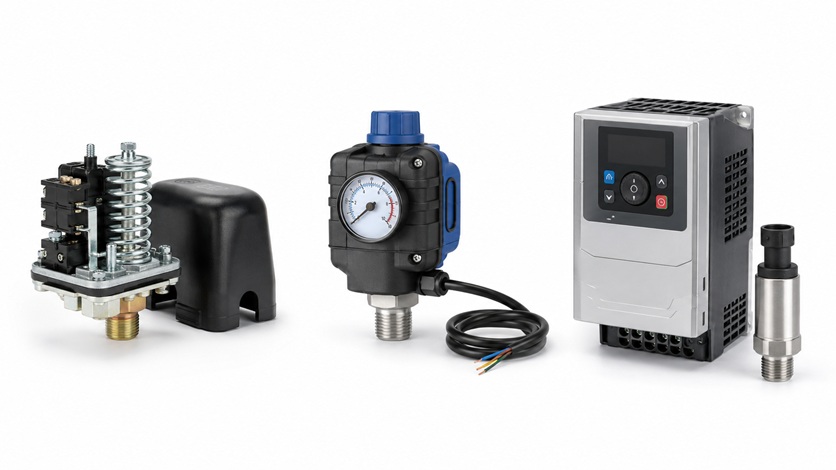

Přímé porovnání systémů

Které řešení vybrat podle použití

Běžný rodinný dům s jednou koupelnou

Kvalitní tlakový spínač s vhodně dimenzovanou tlakovou nádobou nabízí spolehlivé a ekonomické řešení. Je potřeba správně nastavit tlaky a zajistit ochranu proti chodu nasucho.

Rodinný dům se dvěma koupelnami a závlahou

Frekvenční měnič poskytne vyšší komfort při současném provozu více odběrných míst. Tlak nebude tolik kolísat při otevření další sprchy, baterie nebo zavlažovací větve.

Chalupa, zahrada nebo sezónní zavlažování

Hydrostat představuje kompaktní a snadno použitelné řešení. Nabízí automatické spuštění a běžně také ochranu proti chodu nasucho bez nutnosti velké nádoby.

Vrt nebo studna s nízkou vydatností

Bez ohledu na způsob řízení je zásadní ochrana proti chodu nasucho. Frekvenční měnič ani hydrostat nedokážou vytvořit vodu, pokud je okamžitý odběr vyšší než vydatnost zdroje. Může být nutná akumulační nádrž nebo omezení průtoku.

Systém s častými malými odběry

Klasická vodárna s dostatečně velkou tlakovou nádobou je výhodná například tam, kde se často odebírá malé množství vody. Nádoba může krátký odběr pokrýt bez okamžitého spuštění čerpadla.

Doporučené produkty z Obchod‑VTP.cz

Prohlédnout vodárny s frekvenčním měničem
Prohlédnout sady a příslušenství pro domácí vodárny

Na co dát pozor při výběru

Výkon a pracovní bod čerpadla

Řídicí zařízení nedokáže nahradit nedostatečnou dopravní výšku nebo průtok. Čerpadlo musí mít při požadovaném průtoku rezervu pro dosažení nastaveného tlaku. Více vysvětlujeme v článku Jak vybrat čerpadlo podle průtoku a dopravní výšky.

Napětí, počet fází a proud motoru

Hydrostat ani frekvenční měnič nelze vybírat pouze podle výkonu v kW. Je nutné ověřit napětí, jednofázový nebo třífázový motor, jmenovitý proud, způsob zapojení a případnou potřebu stykače.

Minimální zapínací tlak hydrostatu

Čerpadlo musí být schopné vytvořit zapínací tlak hydrostatu i po odečtení výškového rozdílu a tlakových ztrát. Pokud je hydrostat u domu a čerpadlo hluboko ve vrtu, započítává se celý tlakový požadavek soustavy.

Vydatnost studny nebo vrtu

Ochrana proti chodu nasucho je důležitá, ale neměla by být běžným provozním regulátorem. Pokud zařízení opakovaně vypíná kvůli nedostatku vody, je potřeba řešit vydatnost zdroje, odběr nebo akumulaci.

Těsnost rozvodu

Kapající kohoutek, protékající WC nebo netěsná zpětná klapka mohou způsobovat samovolné spínání. Problém není vhodné řešit pouze změnou nastavení – nejdříve je potřeba odstranit netěsnost.

Odborné elektrické zapojení

Tlakové spínače, hydrostaty i frekvenční měniče pracují se síťovým napětím. Připojení, jištění, ochranu motoru a uzemnění musí provést osoba s odpovídající elektrotechnickou kvalifikací podle návodu výrobce.

Nejčastější chyby

• očekávání konstantního tlaku od běžného hydrostatu,
• nastavení vypínacího tlaku, kterého čerpadlo nedokáže dosáhnout,
• provoz tlakového spínače bez funkční tlakové nádoby,
• nesprávné předplnění nádoby,
• poddimenzovaná nádoba a příliš časté spínání,
• výběr jednotky s nedostatečnou proudovou zatížitelností,
• záměna jednofázového a třífázového provedení měniče,
• chybějící ochrana proti chodu nasucho,
• ignorování minimálního průtoku hydrostatu,
• provoz frekvenčního měniče bez správné parametrizace motoru,
• snaha kompenzovat špatně vybrané čerpadlo pouze jiným řízením.

Co je nejlepší pro domácí vodárnu?

Pro jednoduchou a cenově dostupnou vodárnu je vhodný tlakový spínač s tlakovou nádobou. Pokud požadujete vysoký komfort a stabilní tlak při současném odběru na více místech, je vhodnější frekvenční měnič.

Lze použít tlakový spínač bez tlakové nádoby?

Takové zapojení není pro běžnou domácí vodárnu vhodné. Bez zásoby vody v nádobě by čerpadlo reagovalo na každý malý odběr a mohlo by velmi často spínat.

Potřebuje hydrostat tlakovou nádobu?

Velká nádoba obvykle není nutná, pokud to výrobce umožňuje. Malá vyrovnávací nádoba může omezit starty a tlakové rázy. Rozhodující je schéma zapojení konkrétního modelu.

Udržuje hydrostat konstantní tlak?

Ne. Běžný hydrostat zapíná motor na plné otáčky. Tlak se mění podle průtoku a výkonové křivky čerpadla. Konstantní tlak zajišťuje frekvenční měnič.

Ušetří frekvenční měnič vždy elektrickou energii?

Ne vždy stejně. Největší přínos bývá u proměnlivého odběru, kdy může čerpadlo významnou část času pracovat na nižší otáčky. Při trvalém odběru blízko maximálního výkonu může být úspora menší.

Lze frekvenční měnič doplnit ke stávajícímu čerpadlu?

Ano, pokud jsou kompatibilní motor, napětí, počet fází, proud, výkon a provozní podmínky. Před nákupem je nutné ověřit také délku kabelu k ponornému motoru a požadavky výrobce měniče.

Proč hydrostat opakovaně zapíná čerpadlo bez odběru?

Nejčastější příčinou je netěsnost rozvodu, protékající WC, kapající kohoutek nebo netěsná zpětná klapka. Příčinou může být také nevhodné nastavení nebo chybějící malá vyrovnávací nádoba.

Dokáže frekvenční měnič zvýšit výkon slabého čerpadla?

Ne nad jeho konstrukční možnosti. Měnič dokáže výkon regulovat, ale nenahradí správně dimenzované čerpadlo. Požadovaný pracovní bod musí ležet v dovolené oblasti čerpadla.

Shrnutí

Tlakový spínač je nejlepší volbou pro jednoduchou, robustní a cenově dostupnou vodárnu s tlakovou nádobou. Je snadno opravitelný, ale tlak během provozu kolísá a základní provedení potřebuje samostatnou ochranu proti chodu nasucho.

Hydrostat nabízí kompaktní automatické řízení a běžně také ochranu proti chodu nasucho. Je vhodný pro závlahu, chalupu nebo jednodušší vodárnu. Nemění však otáčky motoru, a proto nelze očekávat skutečně konstantní tlak.

Frekvenční měnič poskytuje nejvyšší komfort, plynulý rozběh a téměř konstantní tlak. Vyžaduje ale přesný výběr, správné nastavení a vyšší počáteční investici.
