Jak vybrat čerpadlo podle průtoku a dopravní výšky

Správně zvolené čerpadlo musí při požadovaném průtoku překonat výškový rozdíl, vytvořit potřebný tlak a zároveň pokrýt tlakové ztráty v potrubí. Nestačí proto porovnat pouze maximální průtok nebo výkon motoru. V tomto průvodci si ukážeme, jak určit potřebný průtok, vypočítat celkovou dopravní výšku, přečíst čerpací křivku a vyhnout se nejčastějším chybám.

Co znamená průtok čerpadla

Průtok označovaný písmenem Q udává množství vody, které čerpadlo dopraví za určitý čas. Nejčastěji se uvádí v litrech za minutu, litrech za hodinu nebo metrech krychlových za hodinu.

• 1 m³/h = 1 000 l/h
• 1 m³/h = přibližně 16,7 l/min
• 60 l/min = 3,6 m³/h

Potřebný průtok nevychází z celkového počtu kohoutků v objektu, ale především z toho, kolik odběrných míst může být otevřeno současně. Čerpadlo pro jednu zahradní hadici proto nemusí mít stejnou kapacitu jako čerpadlo pro rodinný dům se dvěma koupelnami a automatickou závlahou.

Orientační požadavky na průtok

Následující hodnoty slouží pro první odhad. Přesný průtok je vhodné vypočítat podle konkrétních baterií, sprch, zavlažovačů a dalších spotřebičů.

Při čerpání ze studny nebo vrtu musí být požadovaný průtok zároveň nižší než dlouhodobá vydatnost zdroje. Výkonné čerpadlo ve slabém vrtu může hladinu rychle stáhnout a začít pracovat nasucho. V takovém případě je nezbytná ochrana proti chodu nasucho nebo vhodně navržená akumulace vody.

Co znamená dopravní výška čerpadla

Dopravní výška označovaná písmenem H vyjadřuje energii, kterou čerpadlo předá vodě. Nejde pouze o skutečnou svislou výšku od čerpadla ke kohoutku. Do celkové dopravní výšky se započítává také požadovaný výstupní tlak a tlakové ztráty v potrubí, filtrech, armaturách, hadicích a dalších součástech systému.

Zjednodušený vztah:

H_celková = H_geodetická + H_tlaková + H_ztráty

1. Geodetická výška

Je to svislý rozdíl mezi hladinou čerpané vody a nejvýše umístěným nebo rozhodujícím odběrným místem. U vrtu a studny se vychází z dynamické hladiny při čerpání, nikoli pouze z klidové hladiny a nikoli automaticky z hloubky, ve které je čerpadlo zavěšeno.

U povrchového čerpadla se započítá sací výška od hladiny k čerpadlu a výtlačná výška od čerpadla k odběrnému místu. Údaj „sací schopnost 8 m“ je maximální laboratorní hodnota. V reálné instalaci ji snižují netěsnosti, délka a průměr sacího potrubí, teplota vody, nadmořská výška i ztráty na sacím koši a zpětné klapce.

2. Potřebný tlak v místě odběru

Tlak je nutné převést na metry vodního sloupce:

• 1 bar odpovídá přibližně 10,2 m vodního sloupce
• 2 bar odpovídají přibližně 20 m
• 3 bar odpovídají přibližně 30 m

Chcete-li mít u sprchy přibližně 2,5 bar, je potřeba k výškovému rozdílu a ztrátám přičíst přibližně 25 m dopravní výšky. Zavlažovače mohou podle typu vyžadovat jiný tlak, proto je vždy vhodné ověřit technické požadavky konkrétního postřikovače.

3. Tlakové ztráty v potrubí

Voda při průtoku překonává odpor potrubí. Ztráty rostou zejména s vyšším průtokem, delší trasou a menším vnitřním průměrem. Přidávají se také kolena, T-kusy, zpětné klapky, filtry, ventily, vodoměry a další prvky.

Univerzální pravidlo typu „10 metrů vodorovného potrubí znamená 1 metr dopravní výšky“ není přesné. Stejně dlouhé potrubí může mít při různém průměru a průtoku zcela odlišnou tlakovou ztrátu. U krátké jednoduché instalace lze pro první odhad použít rozumnou rezervu, u dlouhého nebo členitého rozvodu je však správné ztráty vypočítat podle délky, vnitřního průměru, průtoku a použitých armatur.

Q max a H max neplatí současně

Jednou z nejčastějších chyb je předpoklad, že čerpadlo současně dodá maximální průtok Q max a maximální dopravní výšku H max. Tyto hodnoty představují dva krajní body:

• Q max se dosahuje při téměř nulovém protitlaku.
• H max se dosahuje při nulovém nebo téměř nulovém průtoku.

S rostoucí dopravní výškou průtok čerpadla klesá. Skutečný provozní stav určuje pracovní bod – průsečík čerpací křivky čerpadla s odporem konkrétní soustavy.

Jak spočítat potřebné čerpadlo krok za krokem

1. Určete zdroj vody: vodovod, nádrž, kopaná studna, vrt, jímka nebo bazén.
2. Zjistěte druh kapaliny: čistá voda, dešťová voda, voda s pískem, drenážní voda nebo splašky s pevnými částicemi.
3. Spočítejte současný průtok: sečtěte odběr míst, která mohou běžet současně.
4. Změřte geodetickou výšku: od dynamické hladiny vody k nejvýše položenému rozhodujícímu odběru.
5. Stanovte požadovaný tlak: například 2,5 bar znamená přibližně 25 m dopravní výšky.
6. Připočítejte tlakové ztráty: potrubí, hadice, armatury, filtry, zpětné klapky a další prvky.
7. Najděte pracovní bod: v křivce ověřte průtok při vypočtené dopravní výšce.
8. Zkontrolujte provozní podmínky: průměr vrtu, délku kabelu, napětí, maximální velikost nečistot, teplotu vody, četnost spínání a ochranu proti chodu nasucho.

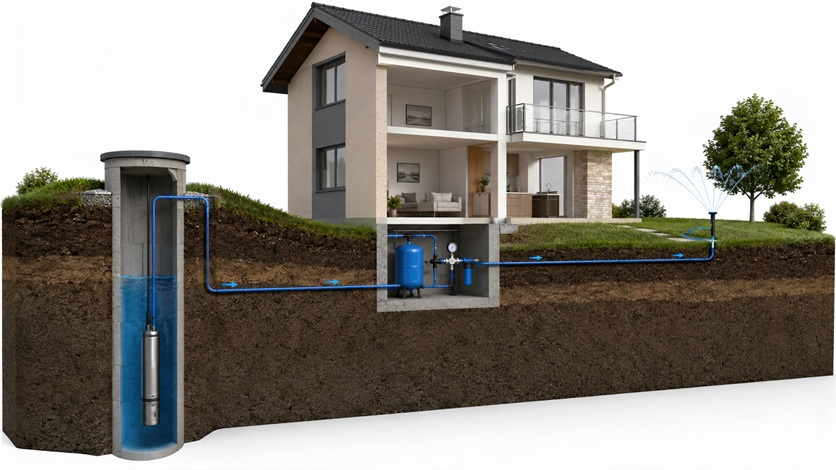

Praktický příklad: čerpadlo ze studny pro rodinný dům

Uvažujme studnu, ve které je dynamická hladina 8 m pod terénem. Nejvýše položená sprcha je 5 m nad terénem. V místě odběru požadujeme tlak 2,5 bar a vypočtené tlakové ztráty celé trasy činí 6 m.

• dynamická hladina pod terénem: 8 m,
• výška nejvyššího odběru: 5 m,
• požadovaný tlak 2,5 bar: přibližně 25 m,
• tlakové ztráty: 6 m.

Celková potřebná dopravní výška:

8 + 5 + 25 + 6 = 44 m

Pokud současně požadujeme průtok 2,4 m³/h, potřebujeme čerpadlo, které podle své křivky dodá přibližně 2,4 m³/h při dopravní výšce 44 m. Nestačí vybrat model s údajem H max 44 m, protože při maximální výšce už bude jeho průtok nulový nebo velmi malý.

Praktický příklad: čerpadlo pro dva zavlažovače

Dva postřikovače spotřebují každý 12 l/min a vyžadují tlak 3 bar. Celkový průtok je 24 l/min, tedy přibližně 1,44 m³/h. Výškový rozdíl činí 5 m a ztráty v potrubí, ventilech a hadici byly vypočteny na 6 m.

Požadovaný pracovní bod: přibližně 1,5 m³/h při 41 m dopravní výšky.

Čerpadlo s vysokým Q max, ale nízkou H max nemusí postřikovače správně rozběhnout. Naopak čerpadlo s vysokou H max a příliš malým průtokem nemusí zásobit oba zavlažovače současně.

Praktický příklad: odčerpání nádrže

Chceme-li vyprázdnit nádrž o objemu 6 m³ přibližně za jednu hodinu, potřebujeme při skutečných provozních podmínkách průtok alespoň 6 m³/h. Pokud je výškový rozdíl 4 m a ztráty v hadici 2 m, hledáme čerpadlo, které dodá 6 m³/h při dopravní výšce přibližně 6 m.

Také zde nelze použít samotný údaj Q max. U drenážních a kalových čerpadel může průtok při výšce blízké H max výrazně klesnout.

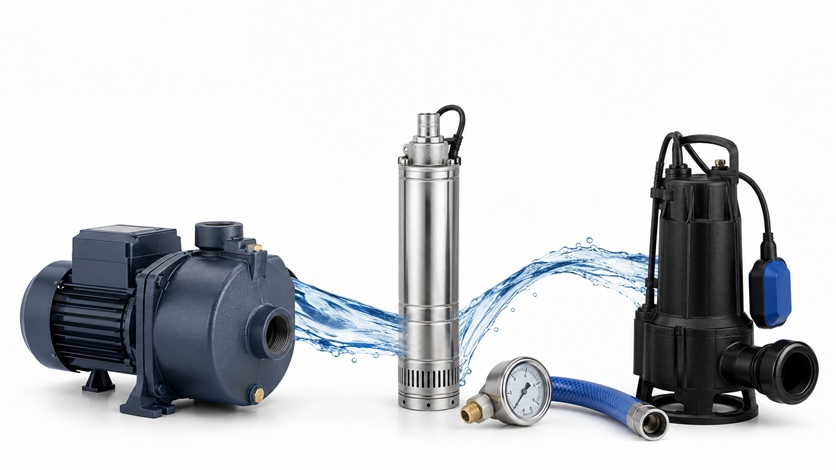

Povrchové, ponorné, drenážní nebo kalové čerpadlo?

Povrchové samonasávací čerpadlo

Je vhodné pro čistou vodu, zavlažování a stavbu domácí vodárny, pokud je hladina vody v bezpečném dosahu sání. Výhodou je snadný přístup a servis. Sací potrubí musí být dokonale těsné, správně dimenzované a vybavené vhodným sacím košem se zpětnou klapkou.

Prohlédnout povrchová a samonasávací čerpadla

Ponorné tlakové čerpadlo

Pracuje přímo pod hladinou a vodu vytlačuje. Je vhodné pro hlubší studny, vrty, nádrže a tlakové zásobování domu. U vrtu je nutné zkontrolovat průměr čerpadla, chlazení motoru, délku kabelu, maximální ponor a ochranu proti chodu nasucho.

Prohlédnout ponorná čerpadla

Drenážní čerpadlo

Je určeno hlavně pro rychlé odčerpávání čisté nebo mírně znečištěné vody při menších dopravních výškách. Typicky nabídne vysoký průtok, ale nižší tlak.

Prohlédnout drenážní čerpadla

Kalové čerpadlo

Používá se pro znečištěnou vodu, jímky, výkopy nebo septiky. Kromě průtoku a dopravní výšky je zásadní maximální průchodnost pevných částic a konstrukce oběžného kola.

Prohlédnout kalová čerpadla

Domácí vodárna nebo systém s frekvenčním měničem

Pro automatické zásobování domu je potřeba vyřešit také řízení čerpadla, ochrany a stabilitu tlaku. Klasická domácí vodárna využívá tlakovou nádobu a tlakový spínač. Frekvenční měnič upravuje otáčky podle odběru a může udržovat vyrovnanější tlak.

Prohlédnout automatické domácí vodárny
Prohlédnout vodárny s frekvenčním měničem

Příklady čerpadel z nabídky Obchod-VTP.cz

Maximální parametry v tabulce slouží k základní orientaci. Před objednáním je vždy nutné zkontrolovat čerpací křivku a ověřit průtok při požadované dopravní výšce.

Nejčastější chyby při výběru čerpadla

Výběr pouze podle příkonu motoru

Vyšší počet wattů automaticky neznamená, že čerpadlo bude vhodnější. Rozhoduje jeho hydraulická charakteristika, konstrukce a pracovní bod.

Záměna Q max za skutečný provozní průtok

Maximální průtok se měří při minimálním protitlaku. Po připojení dlouhé hadice, filtru, armatur a výškového převýšení bude průtok nižší.

Záměna H max za použitelný tlak

Při H max už čerpadlo prakticky nedodává vodu. Čerpadlo musí mít dostatečný průtok při požadované výšce, nikoli pouze dostatečně vysokou hodnotu H max v tabulce.

Ignorování dynamické hladiny studny

Hladina během čerpání může výrazně klesnout. Výpočet založený jen na klidové hladině pak podhodnotí potřebnou dopravní výšku a může ohrozit čerpadlo chodem nasucho.

Příliš úzké potrubí nebo hadice

Malý vnitřní průměr výrazně zvyšuje rychlost vody a tlakové ztráty. Výkonnější čerpadlo nemusí problém vyřešit tak účinně jako správně dimenzované potrubí.

Nevhodné čerpadlo pro danou vodu

Čerpadlo pro čistou vodu není určeno pro kal, písek ani větší pevné částice. Vždy je nutné dodržet povolený druh kapaliny a maximální průchodnost nečistot.

Zbytečné předimenzování

Příliš silné čerpadlo může pracovat mimo vhodnou oblast křivky, zvyšovat spotřebu, hlučnost a tlakové rázy. U domácí vodárny může nevhodná sestava také příliš často spínat. Cílem není nejvyšší výkon, ale správný pracovní bod s rozumnou rezervou.

Jak velkou rezervu zvolit

U dobře změřené a jednoduché instalace se obvykle volí menší provozní rezerva, často přibližně 10–20 %. Rezerva však nesmí nahrazovat výpočet tlakových ztrát ani kontrolu čerpací křivky. Pokud se výrazně mění hladina ve studni, počet otevřených odběrů nebo délka závlahových větví, je vhodné posoudit několik provozních stavů.

Nejlepší pracovní bod bývá v účinné střední části křivky, nikoli těsně u Q max nebo H max. Přesnou vhodnou oblast uvádí výrobce v technickém listu konkrétního modelu.

Co si připravit před nákupem čerpadla

• typ zdroje a druh čerpané vody,
• klidovou a zejména dynamickou hladinu vody,
• výšku a vzdálenost k nejvzdálenějšímu odběru,
• délku, materiál a vnitřní průměr potrubí nebo hadice,
• počet současně používaných odběrných míst a jejich spotřebu,
• požadovaný tlak u kohoutku, sprchy nebo zavlažovače,
• průměr vrtu a požadovanou délku kabelu,
• dostupné napájení 230 V nebo 400 V,
• informaci o písku a dalších nečistotách ve vodě,
• požadavek na automatické spínání, ochranu proti chodu nasucho a konstantní tlak.

Kolik metrů dopravní výšky odpovídá jednomu baru?

Jeden bar odpovídá přibližně 10,2 m vodního sloupce. Pro rychlý orientační výpočet se často používá převod 1 bar ≈ 10 m.

Je H max totéž jako maximální výška, do které čerpadlo dopraví vodu?

H max je maximální manometrická dopravní výška při nulovém nebo téměř nulovém průtoku. Pro praktické použití je potřeba najít v čerpací křivce průtok při skutečné požadované výšce.

Platí, že 10 m vodorovného potrubí znamená 1 m dopravní výšky?

Ne jako obecné pravidlo. Ztráta závisí na průtoku, vnitřním průměru, délce, materiálu potrubí a počtu armatur. Vodorovná vzdálenost sama o sobě nevytváří geodetickou výšku, ale způsobuje třecí ztráty.

Mohu použít povrchové čerpadlo, když je hladina vody 9 m pod čerpadlem?

Běžné samonasávací modely uvádějí sací schopnost přibližně do 8 m za ideálních podmínek. Při hladině 9 m je vhodnější ponorné čerpadlo. Je nutné počítat s dynamickou hladinou, nikoli jen s klidovým stavem.

Jak určit průtok pro domácí vodárnu?

Sečtěte průtok odběrů, které mohou běžet současně, a zohledněte počet osob i případnou závlahu. Potom ověřte, že vydatnost studny nebo vrtu takový odběr dlouhodobě zvládne.

Je lepší koupit výrazně silnější čerpadlo?

Ne vždy. Nadměrné předimenzování může zhoršit účinnost, zvýšit spotřebu a způsobit nevhodné tlakové poměry nebo časté spínání. Vhodné je čerpadlo, jehož křivka pokrývá požadovaný pracovní bod s přiměřenou rezervou.

Jak číst čerpací křivku?

Na svislé ose najděte požadovanou dopravní výšku a veďte čáru ke křivce čerpadla. Z průsečíku pokračujte dolů na vodorovnou osu, kde odečtete dostupný průtok. U sestavy se zároveň posuzuje průsečík čerpací křivky s křivkou soustavy.

Shrnutí

Správné čerpadlo se vybírá podle dvojice hodnot: požadovaný průtok Q při požadované dopravní výšce H. Celková dopravní výška zahrnuje výškový rozdíl, tlak potřebný v místě odběru a tlakové ztráty. Q max a H max nikdy nepovažujte za současně dosažitelné provozní parametry.

Nezapomeňte také na typ vody, vydatnost zdroje, průměr potrubí, sací podmínky, ochranu proti chodu nasucho a způsob řízení. Teprve po spojení všech těchto údajů lze vybrat čerpadlo, které bude mít dostatečný výkon, nebude zbytečně předimenzované a bude pracovat spolehlivě.
