2026-07-09 21:20:54 · David Slimařík

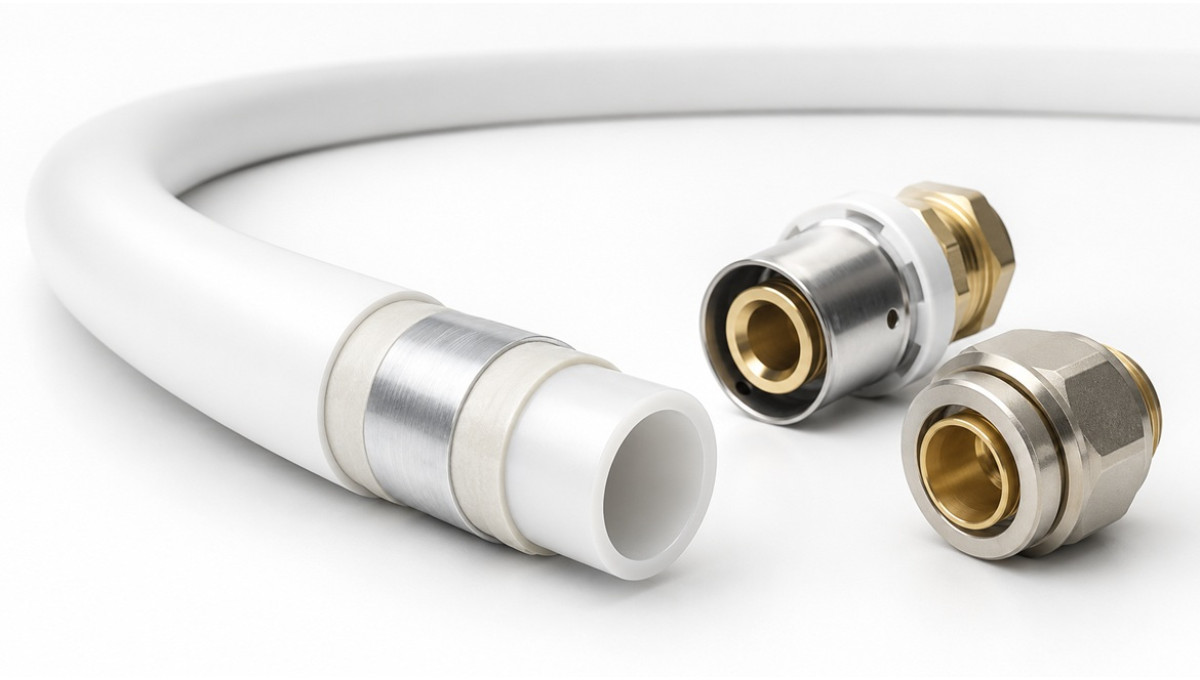

Vícevrstvé potrubí PEX-AL-PEX patří mezi nejpoužívanější moderní materiály pro rozvody vody, topení i podlahového vytápění. Kombinuje výhody plastové trubky a hliníkové vrstvy, díky čemuž je pružné, tvarově stabilní, odolné a snadno se montuje. V tomto článku si vysvětlíme, z čeho se PEX-AL-PEX trubka skládá, proč je důležitá hliníková vrstva, kde se potrubí používá a jak správně postupovat při montáži, ohýbání a výběru spojek.
PEX-AL-PEX je vícevrstvá trubka, která se používá pro instalatérské a topenářské rozvody. Název označuje její základní skladbu:
To znamená, že trubka je tvořena vnitřní vrstvou ze zesíťovaného polyethylenu PEX, středovou hliníkovou vrstvou AL a vnější ochrannou vrstvou PEX. Jednotlivé vrstvy jsou mezi sebou spojeny speciálními adhezními vrstvami, aby se trubka chovala jako jeden pevný celek.
Díky této konstrukci se PEX-AL-PEX trubka dobře ohýbá, drží tvar, má nízkou teplotní roztažnost a je vhodná pro dlouhé rozvody bez zbytečného množství spojů.

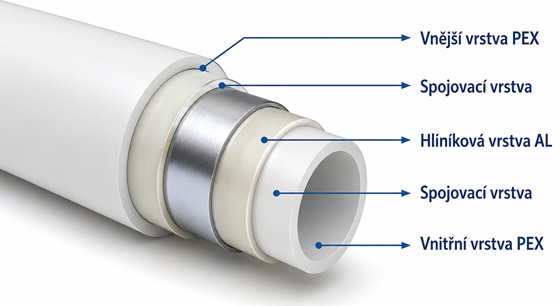

Vícevrstvá trubka se obvykle skládá z pěti vrstev:
Právě kombinace plastu a hliníku dělá z PEX-AL-PEX potrubí univerzální řešení pro moderní instalace.
Hliníková vrstva není v trubce jen „výztuha“. Má několik zásadních funkcí.
Běžné plastové potrubí se při zahřívání více roztahuje. To může být problém hlavně u topných rozvodů, kde se teplota vody často mění.
Hliníková vrstva roztažnost výrazně omezuje. Trubka je proto stabilnější, méně „pracuje“ a lépe drží trasu instalace.
U topných systémů je důležité omezit pronikání kyslíku do vody. Kyslík v topné vodě může podporovat korozi kovových částí systému, například čerpadel, rozdělovačů, armatur nebo kotlových komponentů.
Hliníková vrstva tvoří nepropustnou bariéru, která pronikání kyslíku výrazně omezuje.
Velkou výhodou PEX-AL-PEX je, že po ohnutí lépe drží požadovaný tvar. To usnadňuje montáž například při vedení potrubí v podlaze, ve stěně, v instalačních šachtách nebo při napojování na rozdělovač.
Vícevrstvá konstrukce je pevnější než samotný plast. Trubka je odolná vůči tlaku, teplotním změnám a běžnému montážnímu zatížení.
Vícevrstvé potrubí má široké využití v rodinných domech, bytech, komerčních objektech i technických instalacích.
Nejčastěji se používá pro:
PEX-AL-PEX je vhodný tam, kde je potřeba spojit rychlou montáž, dobrou ohebnost a stabilitu potrubí.
Podlahové vytápění je jednou z nejčastějších aplikací vícevrstvého potrubí. Trubky se ukládají do systémové desky, na kari síť nebo do lišt a následně se zalévají betonem nebo anhydritem.
PEX-AL-PEX je pro podlahové topení oblíbený hlavně proto, že:
U podlahového vytápění je důležité, aby byly smyčky navrženy správně. Rozteč trubek, délka okruhu, průtok, teplota topné vody i skladba podlahy mají zásadní vliv na funkčnost celého systému.
PEX-AL-PEX lze použít také pro rozvody studené a teplé užitkové vody. Při výběru je ale nutné ověřit, že konkrétní potrubní systém má potřebné certifikace pro styk s pitnou vodou.
U rozvodů vody je výhodou hlavně:
Pro pitnou vodu je vždy důležité používat pouze systémové trubky a tvarovky určené výrobcem pro tento účel.
U topných systémů se PEX-AL-PEX používá pro napojení radiátorů, rozdělovačů, podlahového vytápění i dalších topných prvků.
Hlavní výhodou je kyslíková bariéra a menší délková roztažnost. Díky tomu se potrubí chová stabilněji než běžný plast bez hliníkové vrstvy.
U topení je potřeba hlídat:
PEX-AL-PEX se často používá v nízkoteplotních systémech, například u podlahového vytápění nebo moderních kondenzačních kotlů a tepelných čerpadel.

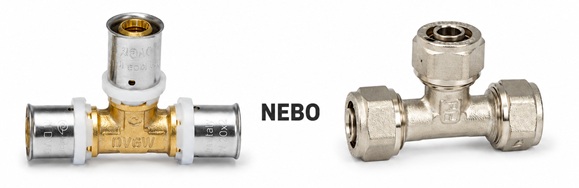

PEX-AL-PEX potrubí lze spojovat několika způsoby. Nejčastěji se používají lisovací nebo šroubovací spojky.
Lisovací spojky jsou profesionální a velmi spolehlivé řešení. Spoj se vytvoří pomocí lisovacích kleští a správného lisovacího profilu.
Výhody lisovacích spojek:
Nevýhodou je nutnost použít správné lisovací nářadí a správný profil čelistí podle konkrétního systému.
Lisovací spoje jsou ideální pro profesionální montáže, rozvody v podlahách, stěnách, instalačních šachtách a všude tam, kde se očekává dlouhodobá spolehlivost.
Svěrné spojky se montují pomocí převlečné matice, svěrného kroužku a těsnicích prvků. Nepotřebují lisovací nářadí, což může být výhodné u menších oprav nebo jednoduchých instalací.
Výhody svěrných spojek:
Nevýhody:
Obecně platí, že do skrytých konstrukcí, podlah a stěn je vhodnější používat systémové lisovací spoje. Šroubovací spojky se hodí hlavně tam, kde je spoj přístupný.
Jednou z hlavních výhod PEX-AL-PEX potrubí je dobrá ohebnost. Přesto je nutné dodržovat základní pravidla, aby nedošlo k zalomení nebo poškození trubky.
Menší dimenze lze často OHÝBAT RUČNĚ. Trubku je potřeba ohýbat plynule, bez prudkého zlomu. Pokud se trubka ohne příliš ostře, může se zploštit nebo poškodit hliníková vrstva.
Pro přesnější ohyby se používá vnitřní nebo vnější OHÝBACÍ PRUŽINA. Ta pomáhá udržet kruhový průřez trubky a snižuje riziko zlomu.
U větších dimenzí nebo profesionálních instalací je vhodné použít OHÝBAČKU. Výsledkem je čistý a pravidelný ohyb bez deformace.
Každý výrobce udává minimální poloměr ohybu. Ten je nutné dodržet. Příliš ostrý ohyb může omezit průtok, poškodit trubku nebo zkrátit její životnost.
Správná montáž je pro životnost celého systému zásadní. I kvalitní trubka může selhat, pokud je špatně uříznutá, nekalibrovaná nebo špatně zalisovaná.
Před montáží je nutné promyslet trasu potrubí. Měla by být co nejjednodušší, bez zbytečných spojů a ostrých změn směru.
U podlahového vytápění se navrhuje délka jednotlivých okruhů, rozteč trubek a napojení na rozdělovač.
Trubka se řeže kolmo SPECIÁLNÍMI NŮŽKAMI nebo ŘEZAČKOU na plastové a vícevrstvé potrubí. Šikmý nebo roztřepený řez může způsobit špatné dosednutí tvarovky.
Po uříznutí se trubka kalibruje a odhrotuje za pomocí ODHROTOVAČE. KALIBRÁTOR obnoví kruhový tvar trubky a připraví konec pro správné zasunutí tvarovky.
Tento krok se nesmí vynechat. Špatně připravený konec trubky může poškodit těsnění ve spojce.
Nikdy se nesmí kombinovat tvarovky, trubky a nářadí různých systémů bez ověření kompatibility.
Kalibrace je jeden z nejdůležitějších kroků. Bez ní může dojít k poškození O-kroužků nebo špatnému dosednutí tvarovky.
Každý systém má předepsaný lisovací profil. Pokud se použije špatný profil, spoj nemusí být těsný ani mechanicky správný.
Trubka jednoho výrobce a tvarovka jiného výrobce nemusí mít stejnou geometrii. I malý rozdíl může způsobit netěsnost.
Příliš malý poloměr ohybu může trubku zlomit nebo zúžit její průřez. To zhoršuje průtok a může způsobit budoucí problémy.
Šroubovací spoje by neměly být zazděné nebo zalité v podlaze. Pokud je spoj nepřístupný, je vhodnější použít lisovací systém.
Bez tlakové zkoušky není jistota, že je systém těsný. U podlahového vytápění může být oprava po zalití velmi nákladná.
Vícevrstvé potrubí má mnoho praktických výhod:
Díky těmto vlastnostem je PEX-AL-PEX oblíbený u novostaveb i rekonstrukcí.
Aby byl článek objektivní, je potřeba zmínit i omezení.
PEX-AL-PEX není vhodné montovat bez znalosti systému. Je nutné používat správné tvarovky, kalibrátor, lisovací čelisti a dodržet montážní postup.
Mezi hlavní omezení patří:
PEX-AL-PEX je velmi dobrý materiál, ale pouze při správném návrhu a montáži.
Při výběru se neřiďte pouze cenou. Důležité jsou hlavně technické parametry a kompatibilita celého systému.
Sledujte zejména:
Pro podlahové vytápění se často používají menší dimenze, například 16 nebo 17 mm podle konkrétního systému. Pro rozvody vody a topení se volí dimenze podle průtoku, délky trasy a tlakových ztrát.

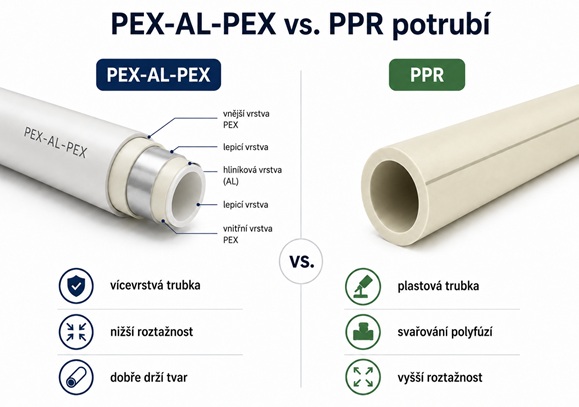

PEX-AL-PEX se často porovnává s PPR potrubím. Oba systémy mají své místo.
PPR potrubí se spojuje svařováním polyfúzí. Je pevné, cenově dostupné a běžně používané pro rozvody vody. Nevýhodou může být větší pracnost, vyšší roztažnost a horší možnost tvarování v členitých trasách.
PEX-AL-PEX je pružnější, lépe se vede v podlaze nebo ve stěně a díky hliníkové vrstvě má menší roztažnost. Montáž je rychlá, hlavně při použití lisovacích tvarovek.
Pro rekonstrukce, podlahové vytápění a rychlou montáž bývá PEX-AL-PEX velmi praktické řešení.

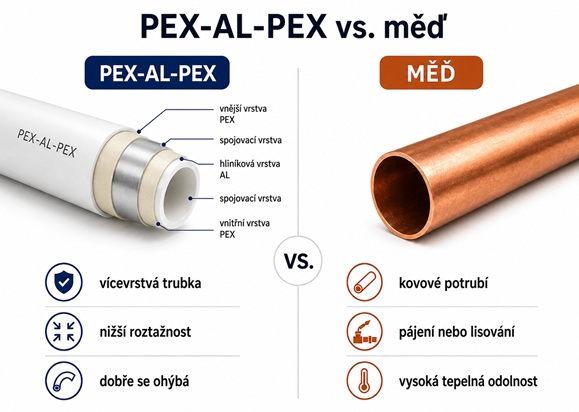

Měděné potrubí je tradiční, pevné a má dlouhou životnost. Používá se pro vodu, topení i technické rozvody. Vyžaduje ale zkušenější montáž, pájení nebo lisování a materiálově bývá dražší.
PEX-AL-PEX je lehčí, snadněji se ohýbá a rychleji montuje. U dlouhých tras může snížit počet spojů. Pro běžné domovní rozvody vody a topení je velmi efektivní variantou.
U podlahového vytápění je potřeba dodržet několik zásad:
Správně navržené a položené podlahové vytápění má dlouhou životnost a vysoký komfort provozu.
PEX-AL-PEX dává smysl hlavně tehdy, když chcete rychlou montáž, flexibilní vedení potrubí a stabilní materiál s kyslíkovou bariérou.
Vhodný je zejména pro:
Pokud je systém správně navržený, namontovaný a odzkoušený, může být PEX-AL-PEX velmi spolehlivým řešením na mnoho let.
Vícevrstvé potrubí PEX-AL-PEX je moderní a univerzální řešení pro rozvody vody, topení i podlahového vytápění. Spojuje výhody plastového potrubí s pevností a stabilitou hliníkové vrstvy. Díky tomu se dobře ohýbá, drží tvar, má nízkou roztažnost a omezuje pronikání kyslíku do topného systému.
Při výběru a montáži je však důležité používat systémové komponenty, správné tvarovky, lisovací nářadí a dodržovat montážní postup výrobce. Nejčastější problémy nevznikají kvůli samotnému materiálu, ale kvůli špatnému řezu, vynechané kalibraci, nesprávnému lisovacímu profilu nebo chybějící tlakové zkoušce.
Pokud hledáte potrubí pro podlahové vytápění, rozvody vody nebo topení, PEX-AL-PEX patří mezi velmi praktické a osvědčené varianty.
Ano, ale pouze pokud má konkrétní potrubí a tvarovky potřebnou certifikaci pro styk s pitnou vodou. Vždy je nutné ověřit technický list výrobce.
Ano. Díky hliníkové vrstvě a kyslíkové bariéře je vhodný pro topné systémy, radiátorové rozvody i podlahové vytápění.
Ano, menší dimenze lze obvykle ohýbat ručně. Pro přesné ohyby je vhodné použít ohýbací pružinu nebo ohýbačku.
Obecně se doporučuje, aby šroubovací spoje zůstaly přístupné pro kontrolu. Do skrytých konstrukcí jsou vhodnější systémové lisovací spoje.
Kalibrace obnoví správný kruhový tvar trubky po řezu a pomáhá zabránit poškození těsnění ve spojce.
Pro profesionální a skryté instalace je vhodnější lisovací spojka. Šroubovací spojky se hodí hlavně pro přístupná místa, menší opravy nebo jednoduché napojení.
Ano, je to jedna z častých aplikací. Trubka je ohebná, stabilní a má kyslíkovou bariéru, což je pro podlahové vytápění výhodné.
Životnost závisí na kvalitě konkrétního systému, provozních podmínkách a správné montáži. Při dodržení technických podmínek výrobce se jedná o dlouhodobé řešení pro domovní instalace.
Dlouhodobé vystavení UV záření není vhodné. Potrubí by mělo být skladováno a montováno podle pokynů výrobce a chráněno před přímým sluncem.
Ano. Tlaková zkouška je zásadní krok před zaklopením, zazděním nebo zalitím potrubí do podlahy.
