Výměna starých litinových těles za moderní desková nebo instalace radiátorů v novostavbě se zdá být na první pohled jednoduchá. Přivedete dvě trubky, přišroubujete ventily, zavěsíte těleso a topíte. Jenže v topenářské praxi je právě připojování radiátorů disciplínou, kde se dělá nejvíce chyb.

Špatně zvolený typ připojení, poddimenzované ventily nebo chybějící regulační prvky mají za následek jediné: radiátor hřeje jen napůl, v topení to šumí a cvaká, nebo teplo zbytečně uniká tam, kam nemá.

V tomto článku si srozumitelně rozebereme, jaké typy připojení existují, jaké armatury musíte bezpodmínečně použít a jak celý systém vyladit pro maximální úsporu.

1. Boční vs. spodní připojení: Které vybrat?

Než sáhnete po nářadí, musíte mít jasno v tom, jakým způsobem bude voda do radiátoru přitékat a odtékat. Výrobci deskových radiátorů (např. Korado) proto nabízejí dvě základní konstrukční varianty:

A) Boční připojení (Klasické)

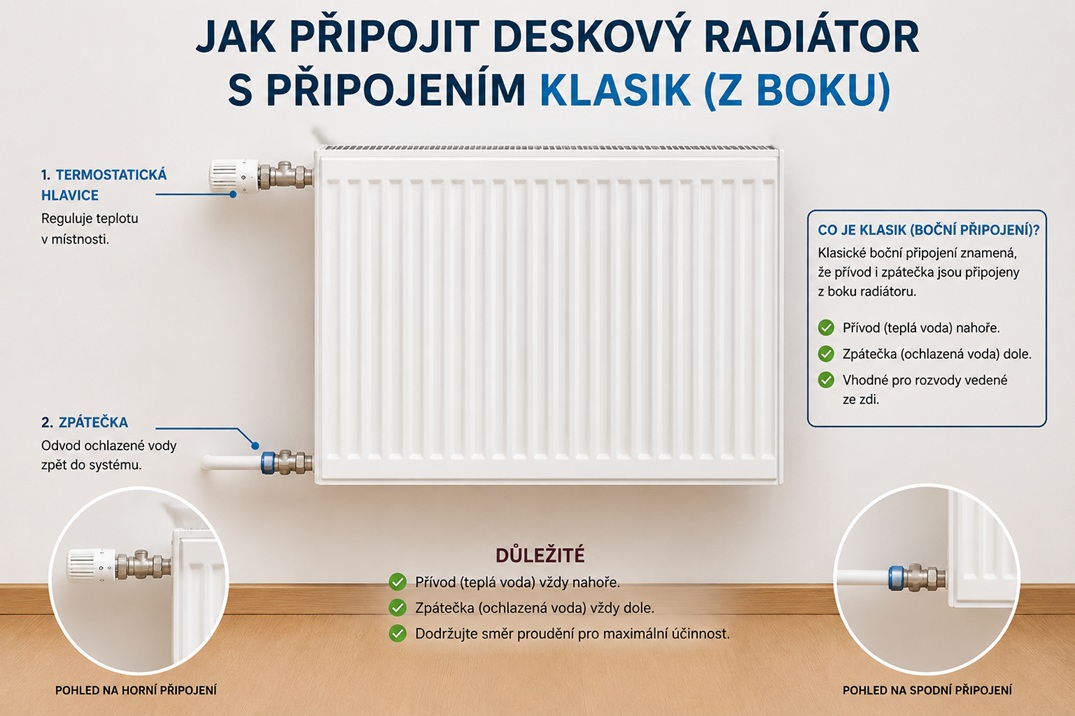

Trubky přicházejí z boku – přívod (teplá voda) se zapojuje do horního rohu a zpátečka (ochlazená voda) do spodního rohu na stejné straně.

• Vychytávka z praxe: Pokud je radiátor delší než 2 metry (nebo jeho délka přesahuje trojnásobek výšky), jednostranné boční zapojení nestačí. Voda by tekla jen první třetinou tělesa a konec by zůstal studený. V takovém případě se musí použít úhlopříčné zapojení (přívod vlevo nahoře, zpátečka vpravo dole).

B) Spodní připojení (Typ „VK“ – Ventile Kompakt)

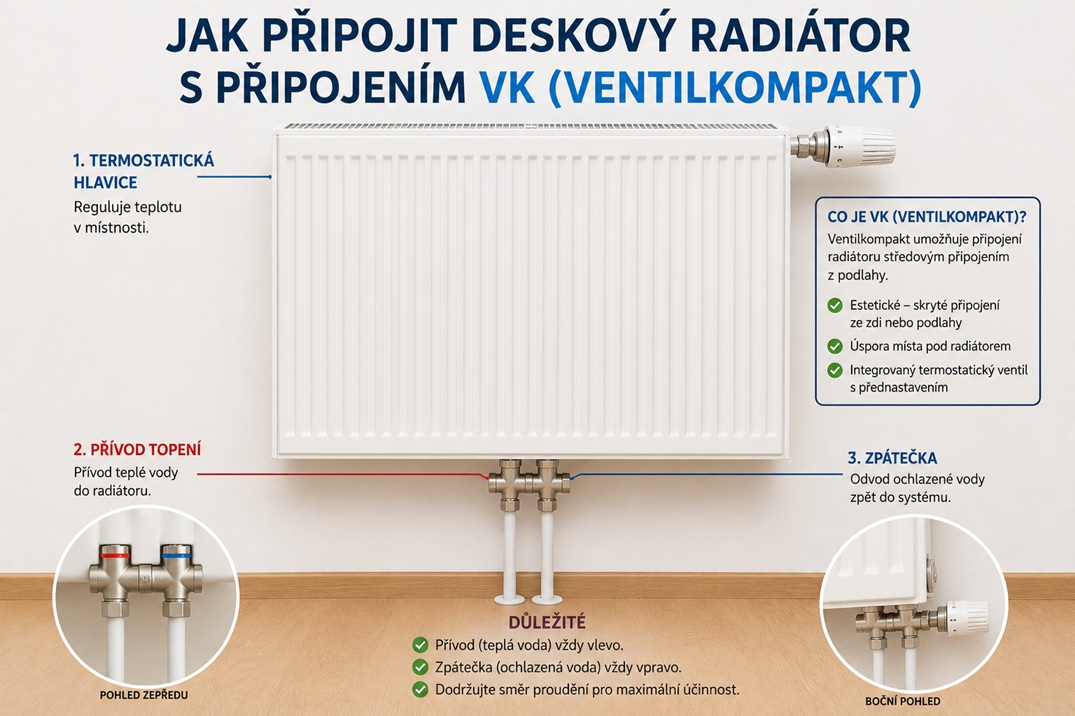

Moderní a esteticky nejčistší řešení. Obě trubky (přívod i zpátečka) jsou vyvedeny ze stěny nebo z podlahy do spodní části radiátoru (zpravidla vpravo, ale dělají se i varianty středové). Radiátor typu VK má v sobě již z výroby integrovaný rozvod a ventilovou vložku, takže na stěně nepřekáží žádné trubky.

2. Klíčová armatury pro spodní připojení: Co je to H-ventil?

Pokud instalujete radiátor se spodním připojením (VK), neobejdete se bez takzvaného H-ventilu Jde o dvojitou armaturu ve tvaru písmene H, která v jednom těle spojuje přívodní i vratné potrubí.

Lidé často dělají chybu, že koupí ten nejlevnější H-ventil bez možnosti uzavření. Proč je to špatně?

Vychytávka č. 2: Vždy volte uzavíratelný H-ventil

Představte si, že potřebujete za dva roky vymalovat pokoj nebo vyměnit tapetu za radiátorem. Pokud máte uzavíratelný H-ventil, stačí otočit dvěma drážkami pomocí imbusového klíče. Tím radiátor stoprocentně odříznete od topného systému. Následně ho můžete vypustit a sundat ze zdi, přičemž zbytek domu dál normálně topí.

• Pozor na směr toku: U spodního připojení striktně záleží na tom, která trubka je přívod a která zpátečka (standardně bývá přívod vnitřní trubka a zpátečka vnější, blíže k okraji). Pokud trubky prohodíte, radiátor bude sice hřát, ale termostatický ventil bude při zavírání nesnesitelně hlasitě klapat.

3. Boční připojení: Jaké ventily vybrat?

U klasického bočního připojení potřebujete dvě samostatné armatury:

1. Horní část: Sem patří termostatický ventil. Na něj se našroubuje termostatická hlavice, která automaticky reguluje teplotu v místnosti podle toho, jak na ni svítí slunce nebo kolik je v pokoji lidí.
2. Spodní část: Sem se instaluje radiátorové zpětné šroubení (regulační šroubení). To je ta nejvíce přehlížená součástka. Mnoho svépomocných stavitelů dá dolů jen obyčejné koleno. To je obrovská chyba!

Vychytávka č. 3: Regulace zpětného šroubení (Hydraulické vyvážení)

Voda v topném systému je líná – teče cestou nejmenšího odporu. Radiátor, který je nejblíže ke kotli, by bez regulace sebral veškerý průtok a do radiátoru v podkroví na konci větve by už teplá voda nedotekla. Právě k tomu slouží spodní zpětné šroubení. Pomocí imbusu ho u blízkých radiátorů přivřete (přiškrtíte) a u těch vzdálených ho otevřete naplno. Tím systém hydraulicky vyvážíte a všechny místnosti se budou prohřívat rovnoměrně.

4. Odvzdušnění a záslepky: Detaily, které rozhodují

Každý radiátor má čtyři vývody (připojovací otvory). Dva využijete pro přívod a zpátečku vody. Co s těmi zbylými dvěma?

• Do jednoho patří záslepka (zátka): Spolehlivě utěsní nepoužitelný vývod.
• Do druhého (vždy do toho nejvyššího) patří odvzdušňovací ventil: Vzduch je lehčí než voda a drží se v horní části radiátoru. Pokud radiátor neodvzdušníte, vzduchová bublina zabrání vodě v cirkulaci, radiátor bude shora studený a uslyšíte v něm nepříjemné žbluňkání.

Vychytávka z praxe při montáži: Radiátor nikdy nevěšte dokonale vodorovně. Namontujte ho tak, aby strana s odvzdušňovacím ventilem byla o 2 až 3 milimetry výše než strana s přívodem. Vzduchové bubliny tak přirozeně doputují přímo k odvzdušňovacímu ventilu a vy je snadno vypustíte.

Odvzdušňovací ventily jsou sice drobnou, ale naprosto kritickou součástkou každého topného systému. Pokud v potrubí nebo radiátorech zůstane vzduch, snižuje se efektivita topení, stoupají účty za energie a systém začne vydávat nepříjemné zvuky (žbluňkání, syčení).

1. Ruční odvzdušňovací ventily (Standard pro radiátory)

Jedná se o klasické, léty prověřené ventily, které najdete na 90 % běžných deskových a koupelnových radiátorů.

• Jak fungují: Vzduch z radiátoru musíte vypustit ručně. Ventil obsahuje malý šroubek (často s plastovou nebo kovovou hlavičkou), kterým otočíte buď pomocí speciálního čtyřhranného klíčku, nebo obyčejného plochého šroubováku. Jakmile začne místo vzduchu unikat voda, ventil zase pevně zašroubujete.
• Kam se hodí: Výhradně na radiátory a trubkové otopné žebříky v koupelnách, které jsou snadno přístupné.
• Vychytávka z nákupu: Většina moderních ručních ventilů v naší nabídce má otočnou plastovou hubičku (odfuk). Můžete si ji nasměrovat dolů, takže vám voda při odvzdušňování nestříká na zeď, ale teče roztomile přímo do připraveného kelímku.

2. Automatické odvzdušňovací ventily (Plovákové)

Tyto ventily pracují zcela samostatně bez jakéhokoliv lidského zásahu. Jsou neocenitelným pomocníkem všude tam, kde je manuální odvzdušňování technicky nemožné nebo nepohodlné.

• Jak fungují: Uvnitř mosazného těla ventilu se nachází plastový plovák spojený s vypouštěcím ventilkem. Dokud je ve ventilu voda, plovák plave nahoře a drží ventilek zavřený. Jakmile do ventilu dorazí vzduchová bublina, hladina vody klesne, plovák klesne s ní, otevře ventilek a vzduch vyfoukne ven. Poté voda opět stoupne a ventil se uzavře.
• Kam se hodí: Na nejvyšší body otopných soustav, ke kotlům, k rozdělovačům podlahového topení a na páteřní stoupačky – zkrátka na místa, kam se nechcete nebo nemůžete každý týden natahovat s klíčkem.
• Vychytávka z praxe: Na vrchu automatického ventilu je malá plastová čepička. Při napouštění a běžném provozu systému musí být mírně povolená, aby vzduch mohl unikat. Pokud ji utáhnete nadoraz, ventil vyřadíte z funkce. V našem e-shopu prodáváme tyto ventily v přímém i rohovém provedení (podle toho, jak potřebujete napojit trubku) a také se speciálním zpětným ventilem (klapkou), díky kterému můžete automatický odvzdušňovač kdykoliv vyšroubovat a vyměnit, aniž byste museli vypouštět vodu z celého domu.

3. Automatické odvzdušňovací ventily s hygroskopickým kotoučem (Hygroskopické)

Speciální podkategorie automatických ventilů, která se montuje přímo na radiátory místo klasických ručních. Nabízí komfort automatiky, ale v kompaktním designu, který designově neruší vzhled radiátoru.

• Jak fungují: Nevyužívají plovák, ale speciální celulózové (hygroskopické) kotoučky/podložky. Když jsou tyto kotoučky suché (protože je kolem nich vzduch), jsou smrštěné a propouštějí vzduch ven z radiátoru. Jakmile vzduch odejde a ke kotoučkům dorazí voda, bleskově ji nasáknou, zvětší svůj objem a tím mechanicky ucpou únikový otvor.
• Kam se hodí: Skvělé řešení pro radiátory v bytech a domech, kde žijí starší lidé nebo kde se zkrátka nikdo nechce starat o pravidelné obcházení topení s klíčkem.
• Na co dát pozor: Tyto kotoučky mají svou životnost (časem se zanášejí vodním kamenem a nečistotami z topné vody). V našem sortimentu proto najdete modely, kde lze vnitřní hygroskopickou vložku snadno vyměnit bez nutnosti měnit celý ventil.

4. Velkokapacitní odvzdušňovače a odlučovače vzduchu (Separátory)

Pokud stavíte větší systém (např. pro tepelné čerpadlo nebo kombinaci plynového kotle a solárů), mikrobublinky rozpuštěné ve vodě dokážou potrápit i ten nejlepší automatický plovákový ventil. V tu chvíli nastupují profesionální separátory vzduchu.

• Jak fungují: Jsou to masivní celo mosazné komponenty, které se instalují přímo na hlavní potrubí za zdroj tepla (kde je teplota vody nejvyšší a uvolňuje se nejvíce plynů). Uvnitř mají speciální mřížku nebo kroužky, o které voda naráží. Tím se z ní mechanicky oddělují i ty nejmenší mikrobublinky, které stoupají do horní komory a integrovaný velkokapacitní ventil je vyfukuje pryč.
• Kam se hodí: Do technických místností k tepelným čerpadlům, elektrokotlům a do moderních kotelen.

Shrnutí:

Ať už doplňujete jeden chybějící kousek ke koupelnovému žebříku, nebo kompletujete celou technickou místnost, máme skladem všechny tyto druhy od certifikovaných evropských výrobců. Navštivte naši sekci topenářských armatur a vyberte si odvzdušnění, se kterým vaše topení pojede na plný výkon a bez zbytečného hluku!
