Plynoinstalace: Závity, lisování, těsnění a bezpečnostní pravidla

V tomto článku si podrobně rozepíšeme vše o plynových závitech, žlutých lisovacích tvarovkách, certifikovaném těsnění a nerezových vlnovcích.

Plynové závity: Pravý vs. Levý a v čem je hlavně rozdíl?

U plynových instalací se potkáte se dvěma základními světy: stacionární rozvody zemního plynu v budovách a mobilní/tlakové systémy propan-butanu (PB).

A. Domovní zemní plyn (Klasické závity G, R, Rp)

U domovních rozvodů zemního plynu se používají stejné základní rozměry závitů jako u vody (1/2", 3/4", 1"), ale platí pro ně přísnější normy (např. EN 10226-1):

• Závity jsou rozměrově shodné s vodovodními, ale všechny armatury musejí mít certifikaci pro plyn (odolnost vůči tlaku, teplotě a požáru).
• Používají se pravé závity (utahují se po směru hodinových ručiček).

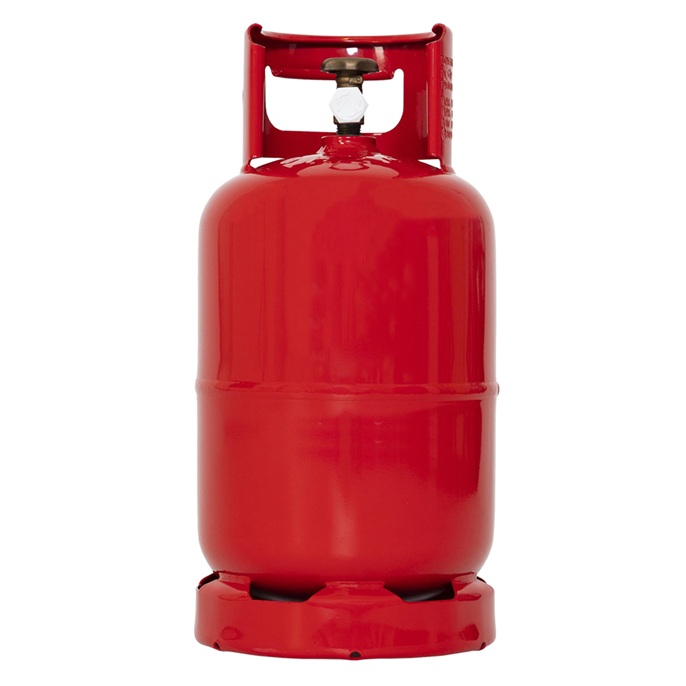

B. Propan-butan, tlakové lahve a karavany (LEVÉ ZÁVITY – LH)

Všechny systémy pracující s tlakovým propan-butanem (LPG) využívají bezpečnostní levé závity (Left Hand – LH):

• Proč jsou levé? Jde o záměrný bezpečnostní prvek. Zabraňuje tomu, aby si kutil omylem připojil plynovou láhev na vodovodní nebo vzduchovou armaturu.
• Jak je poznat?
• Převlečná matice má na svých hranách vyfrézovaný drážkový zářez (vizuální označení levého závitu).
• Závit utahujete proti směru hodinových ručiček (doleva).
• Nejčastější rozměry v praxi:
• W 21,8 × 1/14" LH: Standardní závit na ventilu 5kg, 10kg a 33kg PB lahví v ČR.
• G 3/8" LH: Závit na malých 2kg PB lahvích (přímé připojení bez jednoúčelového ventilu).
• G 1/4" LH: Standardní připojovací závit pro plynové vařiče, grily a regulátory tlaku v karavanech.
• M20 × 1,5 LH: Často využívaný u vysokotlakých hadic v karavanech (systémy Truma, GOK).

Lisovací systémy na plyn (C-Steel, Měď, Nerez)

Lisování se dnes stalo standardem i pro plyn. Je extrémně rychlé, bezpečné a nevyžaduje sváření. U plynu ale platí jedno SVATÉ PRAVIDLO:

???? ŽLUTÝ O-KROUŽEK JE OTÁZKA ŽIVOTA A SMRTI!

Uvnitř lisovací tvarovky na plyn smí být výhradně těsnění z materiálu HNBR nebo NBR-G (vždy v žluté barvě)!

Nikdy nepoužívejte pro plyn tvarovky s černým O-kroužkem (EPDM)! Zemní plyn i propan-butan obsahují Uhlovodíky a příměsi, které běžnou pryž EPDM časem naleptají, pryž zrossolovatí, změní objem a spoj začne masivně unikat!

Jak poznat lisovací tvarovku na plyn?

1. Žlutá tečka nebo žlutý nápis "GAS" ražený přímo na těle tvarovky.
2. Žlutá barva O-kroužku uvnitř lisovacího hrdla.
3. Předepsaný profil čelistí: Nezapomeňte dodržet profil čelistí (nejčastěji V u mědi a M u nerezové/uhlíkové oceli na plyn).

Více v článku o lisovacích fitinkách - zde.

Čím správně těsnit plynové závity?

Běžné vodovodní postupy u plynu nefungují. Zde je přehled schválených těsnicích materiálů:

SCHVÁLENO PRO PLYN:

• Těsnicí nit na plyn (např. Loctite 55): Univerzální, extrémně spolehlivá, certifikovaná pro plyn i pitnou vodu. Umožňuje i mírné zpětné vyrovnání závitu bez ztráty těsnosti.
• Anaerobní tekute tmely / lepidla na plyn (např. Loctite 577): Vytvrzují bez přístupu vzduchu v kontaktu s kovem. Spoj je po vytvrzení 100% plynotěsný a odolný vůči vibracím.
• Teflonová páska na plyn (ŽLUTÝ OBAL): Plynařská teflonová páska je výrazně tlustší a hustší než běžná bílá páska na vodu.

PŘÍSNĚ ZAKÁZÁNO PRO PLYN:

• Běžná tenká teflonová páska na vodu (modrý/bílý obal).
• Běžné pryžové ploché kroužky (z materiálu EPDM).
• Sanitární silikon nebo běžná lepidla.

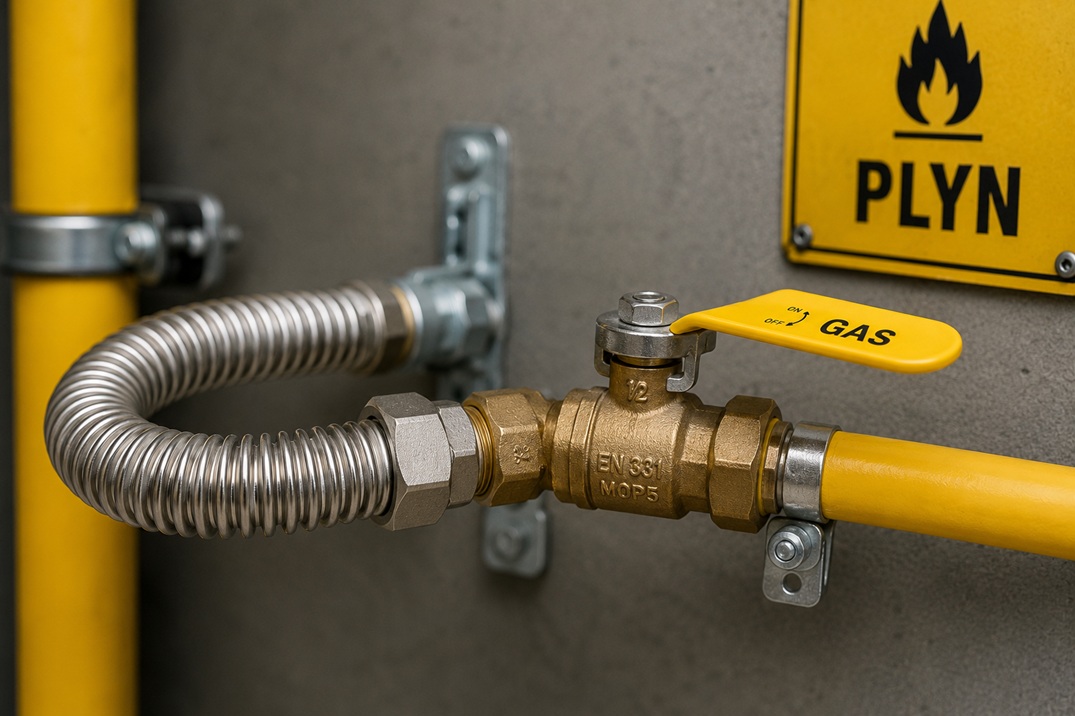

Nerezové vlnovce a flexi plynové hadice

Doby, kdy se plynový sporák nebo kotel dopojoval tuhou ocelovou trubkou, jsou pryč. Dnes se používají celonerezové bezpečnostní vlnovcové trubky nebo opletené plynové hadice s požární odolností.

• Požární odolnost (650 °C po dobu 30 minut): Certifikovaná bezpečnostní plynová hadice je schopna udržet plyn i během požáru v místnosti po stanovenou dobu, čímž brání výbuchu.
• Otočné koncovky (Otočná matice): Zabraňují překroucení hadice při montáži.

 Naše video o vlnovcích -zde

Kulové kohouty na plyn: Jak je poznat?

Každé spotřebiče (kotel, sporák, ohřívač) musí mít před sebou samostatný uzávěr plynu.

• Žlutá páčka nebo motýlek: Plynové armatury jsou vždy označeny žlutou barvou.
• Certifikace EN 331: Normovaný plynový kulový kohout má masivnější mosazné tělo, speciální teflonové sedlo a ucpávku hřídele, která zabraňuje úniku plynu kolem ovládací páčky.
• Provozní tlak: Běžné domovní kohouty jsou dimenzovány pro tlak MOP 5 (5 bar).

Přehledná tabulka: Voda vs. Plyn

Bezpečnostní desatero plynaře

Práce s plynem nepromíjí chyby. Bezpečnost, přesnost a striktní dodržování norem jsou na prvním místě. Zde je 10 základních pravidel, kterými by se měl řídit každý profesionální plynař i odpovědný kutil:

1. Odbornost a kvalifikace na prvním místě

Montáž, opravy i jakékoliv úpravy plynovodů smí provádět pouze osoba s příslušným odborným zaměřením, školením a platným oprávněním.

2. Důkladná vizuální kontrola dílů

Před montáží vždy vizuálně zkontrolujte trubky, tvarovky i závity. Poškozené, prasklé, deformované nebo již dříve použité součásti do plynoinstalace v žádném případě nepatří.

3. Certifikované materiály a atestované těsnění

Používejte výhradně komponenty a těsnicí materiály schválené a atestované pro plynová média. Všechny navazující závity musí přesně odpovídat předepsaným normám (např. ISO 7-1).

4. Zákaz otevřeného ohně při zjišťování úniků

Netěsnosti plynu nikdy nehledejte zápalkou ani zapalovačem! Používejte výhradně kalibrované elektronické detektory plynu nebo schválené pěnivé detekční spreje.

5. Montáž bez pnutí a správným nářadím

Spoje utahujte s citem a za použití nářadí odpovídající velikosti, abyste nepřetížili těleso fitinky. Potrubí musí být upevněno tak, aby na něj nepůsobily ohybové síly, vibrace ani otřesy.

6. Dostatečné větrání pracoviště

Při práci na plynovém potrubí, rozpojování spojů nebo odvzdušňování vždy zajistěte intenzivní větrání prostoru, aby nedošlo k vytvoření výbušné koncentrace plynu se vzduchem.

7. Proplach, odkalení a tlaková zkouška

Před uvedením rozvodů do provozu se musí potrubí důkladně propláchnout, v nejnižším místě odkalit a následně podrobit předepsané tlakové zkoušce na pevnost a těsnost.

8. Ochrana před korozí a fyzikálními vlivy

Při kombinaci různých kovů (např. ocel a měď) dodržujte správné technologické postupy, abyste zabránili galvanické korozi. Zamezte zamrznutí média i nadměrnému tepelnému namáhání.

9. Kontrola přilehlých spojů po opravě

Pokud provádíte demontáž nebo opravu části potrubí, vždy po dokončení překontrolujte i těsnost okolních spojů. Manipulací s trubkou mohlo dojít k jejich nechtěnému pnutí nebo uvolnění.

10. Okamžitá reakce při podezření na únik

Pokud ucítíte plyn, okamžitě uzavřete hlavním uzávěrem plynu (HUP) přívod, intenzivně větrejte, nepoužívejte vypínače ani žádné elektrické spotřebiče (hrozí jiskření) a ihned volejte havarijní službu.
