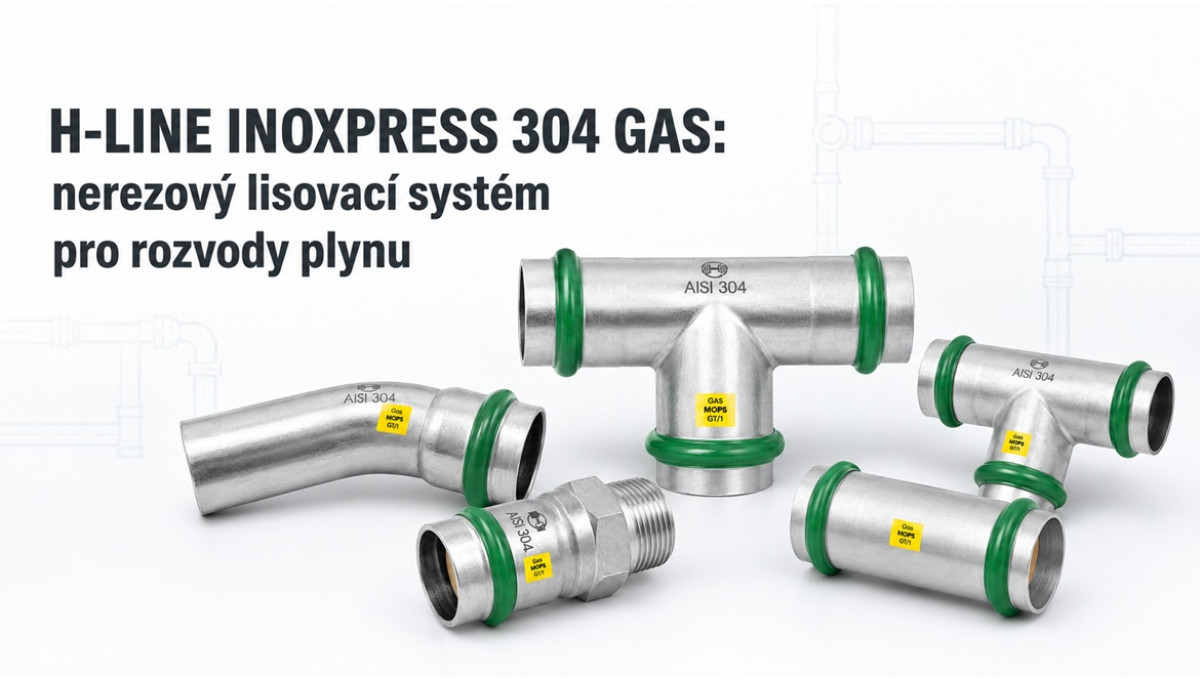

H-LINE INOXPRESS 304 GAS je certifikovaný nerezový lisovací systém určený pro vnitřní rozvody zemního plynu, propanu a propan-butanu pro vytápění budov. Spojuje odolnost nerezové oceli s rychlou montáží bez svařování a otevřeného plamene. V tomto průvodci vysvětlíme, z čeho se systém skládá, kde jej lze použít, jak vybrat správnou dimenzi a proč jsou pro bezpečný a těsný spoj rozhodující správné nástroje, příprava trubky a odborná montáž.
H-LINE INOXPRESS 304 GAS je ucelený systém nerezových trubek a lisovacích tvarovek pro tlakové rozvody plynných paliv. Spoj vzniká mechanickým zalisováním tvarovky na trubce. Není proto potřeba pájení ani svařování přímo v místě spoje.
Systém zahrnuje trubky, oblouky, hrdla, T-kusy, redukce, přechodové vsuvky, nástěnky, víčka a další prvky potřebné pro vytvoření kompletního rozvodu. Jednotlivé díly je nutné vybírat podle projektované dimenze, média, provozních podmínek a způsobu napojení.
Tvarovky jsou vyrobeny z austenitické nerezové oceli AISI 304, materiál 1.4301. Systémové trubky uvedené v technickém manuálu jsou z nerezové oceli AISI 304L, materiál 1.4307, a odpovídají normě EN 10312.
| Parametr | Hodnota |
|---|---|
| Určené médium | zemní plyn, propan, propan-butan |
| Určené použití | vnitřní tlakové rozvody plynu pro vytápění budov |
| Maximální přípustný tlak | 5 bar |
| Pracovní teplota | −20 až +70 °C |
| Dostupné dimenze | 15, 18, 22, 28, 35, 42 a 54 mm |
| Materiál tvarovek | AISI 304 / 1.4301 |
| Materiál systémových trubek | AISI 304L / 1.4307 |
| Těsnění | HNBR pro plyn |
| Lisovací profil | V-profil |
| Reakce na oheň | třída A1 dle technického manuálu |
Uvedené hodnoty představují hranice certifikovaného použití. Rozvod musí současně odpovídat projektu, místním podmínkám, požadavkům připojeného zařízení a platným technickým předpisům.
Lisovaný spoj se vytváří mechanicky. Na stavbě proto odpadá zahřívání spoje plamenem, pájení i svařování. To může zkrátit montážní čas a zjednodušit práci zejména v dokončených interiérech nebo v místech, kde by práce s otevřeným plamenem znamenala další bezpečnostní opatření.
Austenitická nerezová ocel dobře odolává běžným podmínkám vnitřních instalací. Je však důležité zdůraznit, že označení „nerezová“ neznamená naprostou odolnost vůči každému prostředí. Rizikem jsou zejména chloridy a další agresivní látky působící na vnější povrch potrubí.
Rozsah sedmi dimenzí umožňuje navrhnout menší přípojky i rozsáhlejší vnitřní rozvody. Dimenze se ale nesmí volit pouze podle průměru stávajícího potrubí. Rozhodující je požadovaný průtok, délka trasy, tlakové ztráty, příkon spotřebičů a projekt plynového zařízení.
Lisovací prstence tvarovek jsou opatřeny zelenou plastovou vrstvou PRESS INDICATOR. Při správném zalisování vrstva praskne a oddělí se od tvarovky. Montážník tak může rychle vizuálně zkontrolovat, které spoje již byly zalisovány.
PRESS INDICATOR je užitečná montážní pomůcka, nenahrazuje však předepsanou kontrolu těsnosti, zkoušku rozvodu ani odborné uvedení plynového zařízení do provozu.
Uvnitř lisovacího hrdla je osazen plynový O-kroužek ze žluto-béžového HNBR. Technický manuál uvádí těsnění HNBR 70 HN 120 s certifikací DVGW, třídou tvrdosti H3 a teplotní třídou B2.
Při lisování čelist s V-profilem mechanicky vytvaruje tvarovku a trubku. Současně dojde ke stlačení O-kroužku, který zajišťuje těsnost spoje. Výsledkem je trvalý nerozebíratelný spoj. K jeho správné funkci je nutné:
Systém je podle certifikace určen zejména pro:
Konkrétní použití musí vždy potvrdit projektová dokumentace a odborně způsobilá osoba. Verzi INOXPRESS 304 GAS nelze automaticky zaměňovat za lisovací systémy určené pro pitnou vodu, topnou vodu, páru, stlačený vzduch nebo jiná média. Každá aplikace musí být výslovně povolena dokumentací daného systému.
Správná dimenze plynovodu vychází z výpočtu. Projektant zohledňuje druh a tlak plynu, délku trasy, součet příkonů připojených spotřebičů, povolenou tlakovou ztrátu, počet tvarovek i místní podmínky. Zmenšení dimenze bez výpočtu může způsobit nedostatečný tlak u spotřebiče.
Nejjistější řešení představují trubky H-LINE INOXPRESS 304 GAS z AISI 304L podle EN 10312. Alternativní nerezová trubka může být podle manuálu použita pouze tehdy, pokud je v České republice certifikována pro plyn, je ze stejného typu nerezové oceli a plně odpovídá EN 10312. Samotná shoda vnějšího průměru nestačí.
Vedle lisovacích konců jsou k dispozici také přechody s vnitřním nebo vnějším závitem. Závitové tvarovky systému používají kuželový trubkový závit podle ISO 7. Před nákupem proto ověřte nejen rozměr lisovací části, ale také typ a velikost závitu.
Čelist musí být na tvarovku nasazena kolmo a musí mít dostatek místa pro úplné uzavření. U stěn, v rozích a v šachtách je nutné prostor zkontrolovat ještě před montáží. Pro hůře přístupná místa lze podle manuálu použít vhodné lisovací kroužky a mezičelisti.
Kombinace dílů různých výrobců může zkomplikovat posouzení kompatibility i případnou záruku. Pokud má být systém kombinován s jinými výrobky, musí být předem ověřena materiálová, rozměrová a certifikační shoda. Výrobce INOXPRESS přebírá odpovědnost pouze za své trubky a tvarovky, nikoli za celý smíšený rozvod.
Před lisováním musí být na trubce vyznačena hloubka zasunutí. Ryska umožní odhalit, zda se trubka při manipulaci nevysunula z tvarovky.
| Vnější průměr trubky | Hloubka zasunutí E |
|---|---|
| 15 mm | 22 mm |
| 18 mm | 22 mm |
| 22 mm | 23 mm |
| 28 mm | 24 mm |
| 35 mm | 28 mm |
| 42 mm | 36 mm |
| 54 mm | 41 mm |
Hodnoty vycházejí z technického manuálu systému. Rysku vyznačte měřidlem a nespoléhejte pouze na odhad.
Tvarovky ponechte až do montáže v originálním obalu. Skladujte je na suchém a chladném místě. Před instalací zkontrolujte správnou dimenzi, čistotu tvarovky, přítomnost O-kroužku a jeho správné usazení.
Trubku uřízněte kolmo řezačkou určenou pro nerezové potrubí nebo vhodnou pilou s jemnými zuby. Manuál nedoporučuje běžné pilky na železo ani brusné kotouče. Ty mohou místo řezu přehřát a zanést do nerezu částice jiného kovu, které následně podporují bodovou korozi.
Po řezu odstraňte všechny otřepy a ostré hrany. Konec trubky očistěte od pilin, prachu a mastných nečistot. Neodhrotovaná hrana může při zasouvání naříznout nebo vytlačit O-kroužek a způsobit netěsnost.
Podle dimenze odměřte předepsanou hloubku a vyznačte ji na povrchu trubky. Značka musí zůstat po zasunutí viditelná těsně u hrany tvarovky.
Trubku zasouvejte rovně, bez násilného vychylování. Musí dosednout až na vnitřní doraz tvarovky. Před lisováním znovu zkontrolujte polohu podle rysky.
Použijte čelist správné dimenze a V-profilu. Čelist nasaďte na lisovací prstenec kolmo. Znečištěná, deformovaná nebo nadměrně opotřebená čelist může vytvořit spoj, který vypadá zalisovaně, ale O-kroužek není stlačen dostatečně.
Spusťte nástroj a nechte jej dokončit celý cyklus, dokud se čelisti zcela neuzavřou. Již zalisovanou tvarovku znovu nelisujte. Opakované lisování není opravou nesprávně provedeného spoje a manuál je výslovně nedoporučuje.
Zkontrolujte polohu rysky, deformaci lisovacího prstence a oddělení zeleného PRESS INDICATORU. Následně musí oprávněná osoba provést předepsané zkoušky, kontrolu těsnosti a dokončení dokumentace plynového zařízení.
Důležité: Montáž a opravy plynových rozvodů smí provádět pouze osoba s příslušným oprávněním. Požadavky na bezpečnost a odbornou způsobilost upravuje mimo jiné zákon č. 250/2021 Sb. a navazující předpisy. Tento článek nenahrazuje projekt, montážní návod ani revizi.

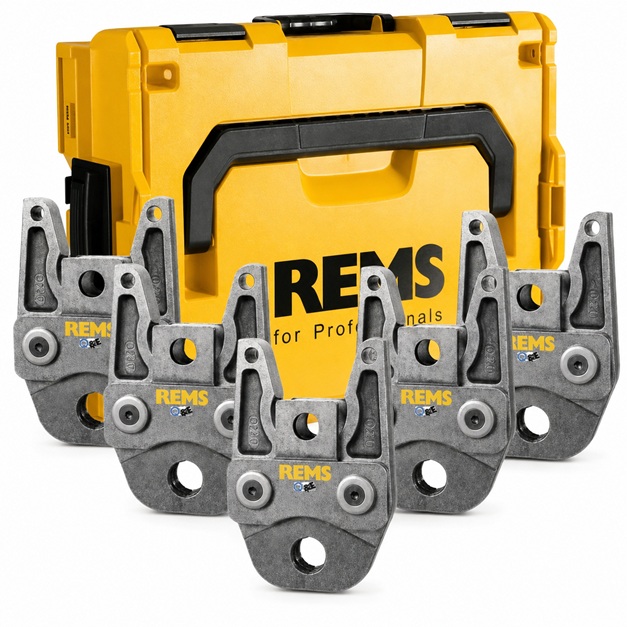

Pro systém INOXPRESS 304 GAS se používají kompatibilní nástroje a čelisti s V-profilem. Technický manuál uvádí vybrané modely značek Klauke, REMS, Rothenberger, Viega, Conel, Novopress, Milwaukee, Geberit a Ridgid.
Nestačí však ověřit pouze značku. Rozhoduje konkrétní model stroje, typ čelisti, rozměrový rozsah a technický stav. Pro jiné než výslovně schválené nástroje manuál uvádí pracovní sílu 32 až 36 kN, ale bez garance plné kompatibility. Před montáží proto vždy porovnejte přesné označení nástroje a čelisti s aktuálním manuálem.
Lisovací nástroj musí být pravidelně servisován. Manuál doporučuje údržbu nejméně jednou ročně nebo nejpozději přibližně po 10 000 lisovacích cyklech. Čelisti je třeba průběžně čistit a kontrolovat, zda nejsou deformované nebo opotřebené.
Také nerezová trubka mění s teplotou svou délku. Manuál uvádí koeficient lineární roztažnosti přibližně 16 × 10⁻⁶ K⁻¹. Desetimetrová trubka se při změně teploty o 60 °C prodlouží přibližně o 9,6 mm.
U běžných domovních rozvodů pomáhají změny délky kompenzovat kolena a přirozené změny směru. U dlouhých přímých úseků, zejména nad 10 metrů, je však nutné dilataci posoudit a případně navrhnout kompenzační prvek. Potrubí procházející stěnou, podlahou nebo stropem musí mít možnost bezpečného pohybu, například v ochranné objímce.
Správné rozteče upevňovacích bodů omezují vibrace, hluk i nadměrné namáhání spojů. Příliš husté i příliš řídké upevnění může být problematické, proto se řiďte projektem a tabulkami výrobce.
Podle manuálu se při kontaktu vnitřního povrchu systému s určeným plynem vnitřní koroze neočekává. Vnější povrch však musí být chráněn před agresivním prostředím.
Zvláštní pozornost vyžadují:
Pokud se rizikovému prostředí nelze vyhnout, musí projektant navrhnout odpovídající ochranu potrubí. Technický manuál zmiňuje protikorozní ochranu podle ČSN EN 12068, například vhodnou smršťovací pryžovou izolaci.
Přechod mezi nerezovou ocelí, mědí a slitinami mědi musí být navržen s ohledem na materiálovou kompatibilitu a místní podmínky. Technický manuál při spojení dvou rozdílných kovových materiálů uvádí nejméně 50 mm dlouhý mosazný distanční prvek, označovaný také jako dielektrická vsuvka.
Přechody vždy řešte systémovým a pro plyn certifikovaným prvkem. Nestačí pouze mechanická shoda závitu.
Systém H-LINE INOXPRESS 304 GAS v dimenzích 15, 18, 22, 28, 35, 42 a 54 mm je doložen certifikátem výrobku č. 26 0077 V/AO, vydaným dne 27. 2. 2026 Autorizovanou osobou č. 224 – Institutem pro testování a certifikaci ve Zlíně.
Certifikace vychází ze stavebního technického osvědčení č. STO-AO 224-1630/2026 a protokolu o certifikaci č. 7952 00310/2026. Prohlášení o shodě ze dne 12. 3. 2026 potvrzuje určení pro rozvody zemního plynu, propanu a propan-butanu pro vytápění budov při teplotě −20 až +70 °C a maximálním přípustném tlaku 5 bar.
Technický manuál současně uvádí pětiletou záruku od data montáže na těsnost lisovaných spojů, funkčnost a neprorezavění systému. Uplatnění záruky je podmíněno dodržením provozních a záručních podmínek, montážního návodu a použitím odpovídajících komponentů a nástrojů.
Ano. Systém je certifikován pro vnitřní rozvody zemního plynu pro vytápění budov při dodržení stanovených tlakových, teplotních a montážních podmínek.
Ano. Prohlášení o shodě uvádí propan a propan-butan pro vytápění budov, maximálně 5 bar a v rozsahu −20 až +70 °C.
Systém je certifikován v rozměrech 15, 18, 22, 28, 35, 42 a 54 mm.
Používá se V-profil. Vždy je nutné ověřit také konkrétní model stroje, typ čelisti, dimenzi a technický stav nástroje.
Zelená vrstva PRESS INDICATOR při lisování praskne a oddělí se od tvarovky. Jde o vizuální kontrolu zalisování, nikoli o náhradu zkoušky těsnosti.
Ne. Manuál uvádí jeden úplný lisovací cyklus. Opakované lisování není správný způsob opravy netěsného nebo chybně provedeného spoje.
Pouze po ověření, že je certifikována pro plyn v České republice, je ze správného typu nerezové oceli, odpovídá EN 10312 a je rozměrově i funkčně kompatibilní. Z hlediska jistoty montáže a záruky je vhodné používat systémovou trubku.
Přiložené certifikační podklady jej určují pro vnitřní rozvody. Pro venkovní nebo jiné použití musí být zvoleno řešení, které je pro danou aplikaci výslovně schváleno.
Ano, ale přechod musí být správně navržen a proveden certifikovanými prvky. Manuál při spojení odlišných kovů uvádí nejméně 50 mm dlouhý mosazný distanční prvek.
Montáž, opravy, zkoušky a uvedení plynového rozvodu do provozu musí provádět odborně způsobilá osoba s příslušným oprávněním.
H-LINE INOXPRESS 304 GAS představuje rychlé a profesionální řešení vnitřních rozvodů zemního plynu, propanu a propan-butanu. Nabízí nerezové provedení, sedm rozměrových variant, V-profil a praktickou vizuální kontrolu PRESS INDICATOR.
Spolehlivost systému však závisí na správném návrhu, použití certifikovaných komponentů, čisté přípravě trubky, neopotřebených lisovacích čelistech a jednom úplném lisovacím cyklu.
Při výběru jednotlivých dílů se proto neřiďte pouze průměrem. Ověřte médium, provozní tlak a teplotu, typ závitu, kompatibilitu trubky, dostupný prostor pro lisování i požadavky projektu. Kompletní plynový rozvod svěřte vždy odborně způsobilé osobě.
