Popis

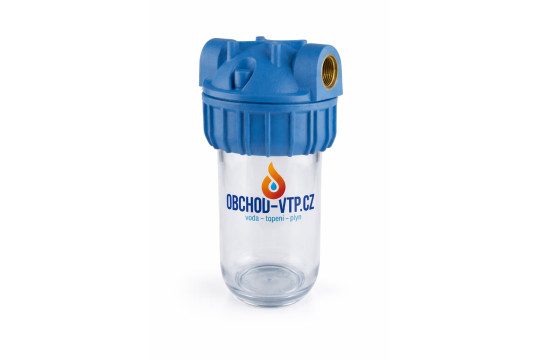

Vodní filtr ATLAS Junior 7" 3P 1" BX – 8 bar, 45 °C (RA109T721)

Kompaktní filtrační nádoba pro BX vložky s připojením 1"

ATLAS Junior 7" 3P 1" BX je kompaktní filtrační nádoba určená pro použití s filtračními vložkami BX s rychloupínacím připojením a dvojitým O-kroužkem 45 mm. Díky připojení 1", odolné konstrukci a menším rozměrům je vhodná pro domácí i technické aplikace, kde je potřeba spolehlivá filtrace vody a zároveň omezený montážní prostor. Parametry modelu RA109T721 jsou uvedeny v katalogu Atlas Filtri na straně s řadou PLUS 3P BX.

Hlavní výhody

• kompaktní provedení pro vložky 7"
• připojení 1" pro vyšší průtok
• systém pro BX patrony s dvojitým O-kroužkem 45 mm
• čirá nádoba pro snadlou kontrolu stavu vložky
• vhodné pro pitnou vodu
• robustní konstrukce pro tlak až 8 bar

Přesné rozměry

U modelu RA109T721 uvádí výrobce tyto rozměry:

• A: 247 mm
• B: 145 mm
• C: 130 mm

Tyto rozměry jsou důležité pro návrh montážního prostoru i pohodlnou výměnu filtrační vložky.

Technické parametry

• Kód produktu: RA109T721
• Model: JUNIOR PLUS 3P BFO BX TS
• Typ vložky: BX
• Výška vložky: 7"
• Připojení: 1"
• Typ závitu: BSP, mosaz
• Provedení nádoby: TS – čirá PET nádoba
• Max. pracovní tlak: 8 bar
• Max. pracovní teplota: 45 °C
• Min. pracovní teplota: 4 °C

Materiálové provedení

Filtrační nádoba je vyrobena z materiálů vhodných pro kontakt s pitnou vodou:

• hlava a převlečná matice: zesílený polypropylen
• nádoba: PET
• O-kroužek: EPDM
• odvzdušňovací ventil: polypropylen + EPDM
• vstupní a výstupní závity: mosaz CW 617 N

Jak filtr funguje

Nádoba je určena pro osazení filtrační vložkou BX, která se upevňuje pomocí rychlého napojení s dvojitým těsněním. Toto řešení pomáhá zajistit spolehlivé usazení patrony a správné těsnění během provozu. Samotný účinek filtrace závisí na typu použité vložky – lze řešit mechanické nečistoty, zákal, chlór i další nežádoucí látky podle zvolené patrony. Konstrukce řady PLUS 3P BX je navržena pro vstupní filtrace vody v domácích i technických aplikacích.

Oblasti použití

• filtrace vody v domácnostech
• ochrana rozvodů, ventilů a armatur
• předfiltrace pro další technologie úpravy vody
• technické instalace s omezeným prostorem

Shrnutí

ATLAS Junior 7" 3P 1" BX (RA109T721) je kompaktní a odolná filtrační nádoba pro BX vložky s připojením 1". Nabízí přesné rozměry 247 × 145 × 130 mm, pracovní tlak až 8 bar a provozní teplotu do 45 °C. Díky čiré nádobě navíc umožňuje rychlou vizuální kontrolu stavu vložky.
