Popis

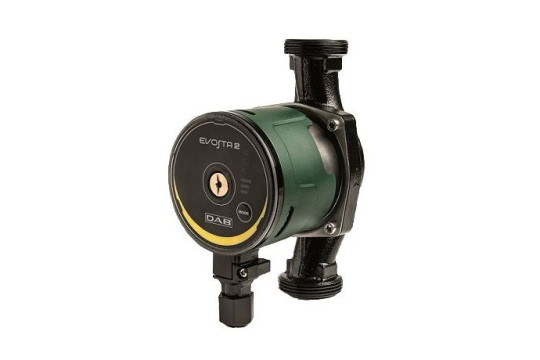

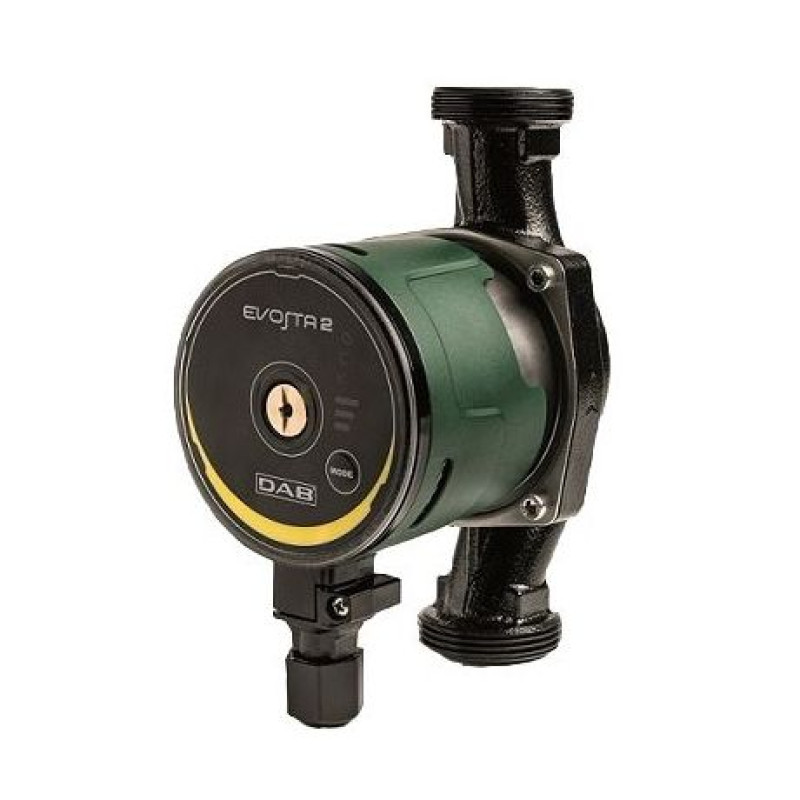

ELEKTRONICKÉ OBĚHOVÉ ČERADLO PRO OTOPNÉ A KLIMATIZAČNÍ SYSTÉMY

TECHNICKÁ DATA

• Provozní rozsah: od 0,4 do 3,6 m³/h s výtlačnou výškou až do 6,9 m
• Rozsah teploty kapaliny: od -10 °C do +110 °C
• Pracovní tlak: 10 bar (1000 kPa)
• Stupeň krytí: IPX5
• Třída izolace: F
• Instalace: s horizontální osou hřídele motoru
• Standardní napětí: jednofázové 1x230 V - 50/60 Hz
• Čerpaná kapalina: čistá, bez pevných částic minerálních olejů, neviskózní, chemicky neutrální, vlastnostmi blízká vodě (max. koncentrace glykolu 30%)

POUŽITÍ

Elektronická oběhová čerpadla s nízkou spotřebou energie určená pro cirkulaci vody, vhodná pro všechny typy domovních topných a klimatizačních systémů

VÝHODY

Moderní technologie synchronního motoru s permanentním magnetem a frekvenčním měničem, zajišťuje u nové řady oběhových čerpadel EVOTA2 vysokou účinnost ve všech aplikacích a přináší nemalé výhody v oblasti úspory energie. Z tohoto důvodu je nové oběhové čerpadlo EVOSTA2 v souladu s Evropskou směrnicí 2009/125/ES Erp (dříve Eup) a je připraveno vyhovět také požadavkům směrnice 2015 Erp (EEI?0,18). Oběhové čerpadlo EVOSTA2 je vybaveno elektronickým zařízením, které zachycuje změny požadované systémem a dle toho automaticky přizpůsobuje výkon oběhového čerpadla, aby byla stále zajištěna optimální účinnost a minimální spotřeba energie.

Elektronické oběhové čerpadlo EVOSTA2 je také ideální jako náhrada za stará třírychlostní oběhová čerpadla, protože má kompaktní rozměry a jediný model čerpadla může pokrýt dopravní výšku 4,5 a 6 metrů. Navíc se jedná o uživatelsky velmi jednoduchý produkt, díky jedinému tlačítku pro jednoduché postupné nastavení, odvzdušňovací zátce používané k odvzdušnění systému a odblokování hřídele motoru.

KONSTRUKCE

Litinové těleso čerpadla s kataforézním nátěrem a mokroběžným motorem. Opláštění motoru je z nerezové oceli, oběžné kolo z technopolymeru. Hřídel motoru z keramiky a je uložena v grafitových ložiskách, která jsou mazána čerpanou kapalinou. Opláštění rotoru a statoru a uzavírací příruba jsou z nerez oceli. Opěrný kroužek z keramiky. Těsnicí kroužky z EPDM a odvzdušňovací zátka z mosazi. Díky vnitřnímu krytí motoru čerpadlo nevyžaduje žádnou formu přepěťové ochrany.

KONTROLNÍ PANEL

Nastavení čerpadel EVOSTA2 lze upravit na ovládacím čelním panelu čerpadla. Čerpadla mají devět nastavení, které lze zvolit pomocí tlačítka MODE. Tři diody na přístroji ukazují aktuální nastavení.
