Popis

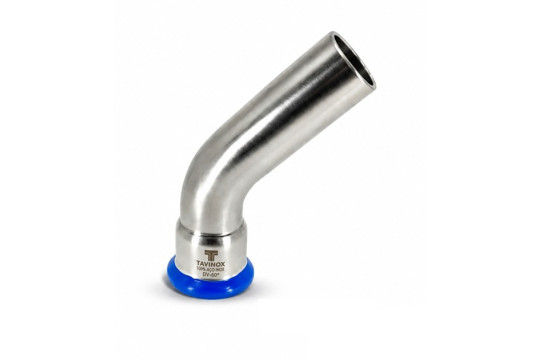

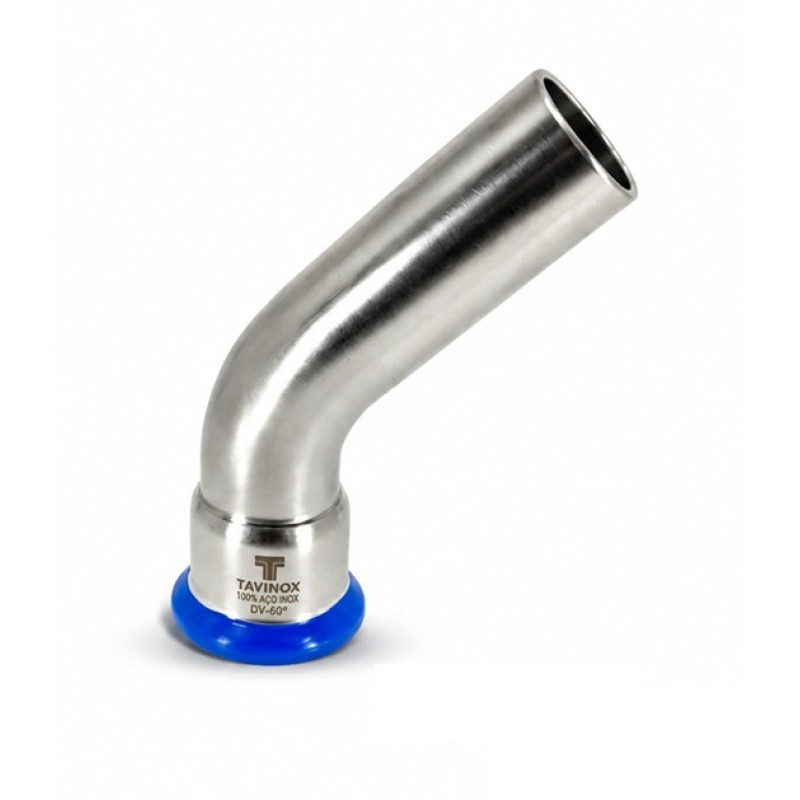

TAVINOX PRESS nerezový oblouk 45° MF AISI 316L – profil M, PN 16

TAVINOX PRESS nerezový oblouk 45° MF je lisovací tvarovka určená ke změně směru nerezového potrubí o 45°. Provedení MF kombinuje na jedné straně lisovací hrdlo a na druhé straně hladký zasouvací konec, který lze přímo vložit do lisovacího hrdla další tvarovky systému TAVINOX PRESS.

Toto provedení je výhodné zejména při vytváření kompaktních potrubních sestav, protože mezi dvěma navazujícími tvarovkami není vždy nutné používat krátký mezikus nerezové trubky.

Oblouk je vyroben z vysoce odolné nerezové oceli AISI 316L (EN 1.4404), která nabízí velmi dobrou odolnost proti korozi a je vhodná také pro hygienicky náročné instalace pitné vody.

Lisovací část tvarovky využívá běžně používaný profil M. Spojování je rychlé, čisté a nevyžaduje svařování, pájení ani práci s otevřeným plamenem.

Veškeré důležité informace o systému TAVINOX PRESS naleznete u nás na BLOGU: ZDE

Hlavní výhody

• vyrobeno z nerezové oceli AISI 316L,
• materiál EN 1.4404,
• změna směru potrubí o 45°,
• provedení MF – lisovací hrdlo × hladký zasouvací konec,
• možnost přímého napojení na další lisovací tvarovku,
• kompaktnější instalace bez zbytečného mezikusu potrubí,
• vysoká odolnost proti korozi,
• vhodné pro studenou a teplou pitnou vodu,
• lisovací profil M,
• maximální jmenovitý tlak PN 16,
• EPDM těsnicí O-kroužek v lisovacím hrdle,
• provozní teplota od −35 do +110 °C,
• rychlá montáž bez pájení a svařování,
• systém Leak-Detect pro rozpoznání nezalisovaného spoje,
• modrý indikátor pro vizuální kontrolu lisovacího spoje,
• vhodné pro profesionální, průmyslové i domovní instalace.

Technické parametry

Co znamená provedení MF?

Označení MF popisuje konstrukci obou konců tvarovky:

F – Female
Lisovací hrdlo, do kterého se zasouvá nerezová trubka a následně se spoj zalisuje pomocí čelisti profilu M.

M – Male
Hladký zasouvací konec odpovídající rozměru trubky. Tento konec lze zasunout přímo do lisovacího hrdla další kompatibilní tvarovky.

Nejedná se tedy o vnější nebo vnitřní závit. Obě strany jsou součástí lisovacího potrubního systému.

Provedení MF umožňuje vytvářet velmi kompaktní sestavy například při kombinování oblouků, T-kusů, redukcí nebo dalších lisovacích prvků.

Tlak a provozní teplota

Tvarovka je zařazena do tlakové třídy PN 16 a s používaným EPDM těsněním je určena pro provozní teploty v rozsahu přibližně −35 až +110 °C.

Konkrétní přípustný provozní tlak však závisí také na:

• teplotě média,
• druhu dopravovaného média,
• použité nerezové trubce,
• typu těsnění,
• způsobu montáže,
• provozních podmínkách celé potrubní soustavy.

Orientační provozní podmínky systému TAVINOX PRESS:

Maximální tlak a maximální teplota nesmí být automaticky považovány za současně dosažitelné provozní hodnoty. Rozhodující jsou vždy parametry celé instalace.

Kde lze oblouk 45° MF použít?

Nerezový oblouk TAVINOX PRESS 45° MF je vhodný zejména pro:

• rozvody studené pitné vody,
• rozvody teplé pitné vody,
• cirkulační rozvody TUV,
• vytápění a topné soustavy,
• chladicí systémy,
• klimatizační rozvody,
• rozvody užitkové vody,
• technologickou vodu,
• průmyslové instalace,
• rozvody stlačeného vzduchu,
• technické instalace budov,
• rodinné a bytové domy,
• nemocnice,
• hotely,
• administrativní a provozní objekty.

U jiných médií než vody je nutné vždy ověřit chemickou kompatibilitu materiálu AISI 316L a použitého EPDM těsnění.

Výhoda oblouku 45°

Oblouk 45° vytváří pozvolnější změnu směru potrubí než klasické koleno nebo oblouk 90°.

Je vhodný například při:

• vedení potrubí podél stavebních konstrukcí,
• obcházení překážek,
• změně směru potrubní trasy,
• vytváření šikmých potrubních úseků,
• vytváření odsazení potrubí pomocí dvojice 45° oblouků.

Pozvolnější změna směru může být výhodná také z hlediska proudění média a tlakových ztrát potrubního systému.

Výhoda provedení MF

Hlavní výhodou provedení MF je možnost přímého spojování několika lisovacích tvarovek.

Hladký konec M může být zasunut přímo do lisovacího hrdla kompatibilní tvarovky. Není proto vždy nutné mezi dvě tvarovky vkládat krátký kus nerezové trubky.

Výsledkem může být:

• kratší stavební délka sestavy,
• menší počet potřebných komponentů,
• rychlejší montáž,
• kompaktnější vedení potrubí,
• jednodušší vytváření složitějších potrubních tras.

To je praktické zejména ve stísněných instalačních prostorech a technických místnostech.

Systém kontroly nezalisovaného spoje

Lisovací hrdlo tvarovky je vybaveno systémem Leak-Detect, který pomáhá během tlakové zkoušky identifikovat spoj, který byl pouze sestaven, ale nebyl správně zalisován.

Součástí lisovacího hrdla je rovněž modrý indikátor, který usnadňuje vizuální kontrolu při montáži.

Tento systém pomáhá snížit riziko, že při rozsáhlejší instalaci zůstane některý spoj omylem nezalisovaný.

Montáž oblouku 45° MF

Při montáži lisovací části je nutné nerezovou trubku nejprve kolmo zkrátit vhodným řezákem určeným pro nerezové potrubí.

Následně je potřeba:

1. odstranit vnitřní i vnější otřepy,
2. očistit konec trubky,
3. zkontrolovat neporušenost a správné usazení EPDM O-kroužku,
4. vyznačit předepsanou hloubku zasunutí,
5. zasunout trubku do lisovacího hrdla až na doraz,
6. zkontrolovat správnou orientaci oblouku,
7. zalisovat spoj pomocí odpovídající čelisti nebo lisovacího kroužku profilu M.

Montáž hladkého konce M

Hladký zasouvací konec M se používá podobně jako konec nerezové trubky.

Při jeho zasunutí do další lisovací tvarovky je nutné:

• zkontrolovat čistotu povrchu,
• zkontrolovat O-kroužek navazující tvarovky,
• zasunout konec na předepsanou hloubku,
• správně nastavit polohu sestavy,
• následně spoj zalisovat profilem M.

Po dokončení celé instalace musí být provedena odpovídající tlaková zkouška.

Správná příprava potrubí

Pro dlouhodobou spolehlivost lisovaného systému je důležitá správná příprava nerezové trubky.

Řez musí být kolmý a bez výrazných deformací. Ostré hrany a otřepy musí být odstraněny, protože by při zasouvání mohly poškodit EPDM O-kroužek.

Nedoporučuje se používat nástroje, které byly předtím používány pro opracování běžné uhlíkové oceli. Částice běžné oceli přenesené na nerezový povrch mohou způsobovat nežádoucí povrchovou kontaminaci.

Kompatibilita

Oblouk je určen především pro systém TAVINOX PRESS a odpovídající kalibrované nerezové trubky.

Pro kompletní instalaci doporučujeme použít:

• nerezové trubky AISI 316L,
• lisovací tvarovky TAVINOX PRESS AISI 316L,
• lisovací nářadí a čelisti s profilem M.

U kombinování tvarovek různých výrobců je nutné ověřit rozměrovou, materiálovou a systémovou kompatibilitu.

Nejčastější chyby při montáži

Při instalaci je vhodné vyvarovat se zejména:

• použití nesprávného profilu lisovací čelisti,
• nedostatečného zasunutí trubky nebo konce M,
• neodstranění otřepů po řezání trubky,
• poškození EPDM O-kroužku,
• znečištění těsnicího prostoru,
• lisování přes nesprávně umístěnou čelist,
• mechanického namáhání tvarovky po zalisování,
• použití nekompatibilní trubky,
• vynechání tlakové zkoušky.

Důležité upozornění

Označení MF u tohoto produktu neznamená závitové provedení.

Jedná se o kombinaci:

F = lisovací hrdlo
M = hladký zasouvací konec

Hladký konec M lze vložit do odpovídajícího lisovacího hrdla další tvarovky systému.

Pro zalisování spojů musí být použito vhodné lisovací nářadí s čelistmi nebo lisovacími kroužky profilu M odpovídající konkrétní dimenzi potrubí.

Maximální tlak a teplota nesmí být posuzovány odděleně. Rozhodující jsou provozní podmínky celé soustavy, dopravované médium, použitý typ těsnění, parametry potrubí a technická dokumentace systému TAVINOX PRESS.
