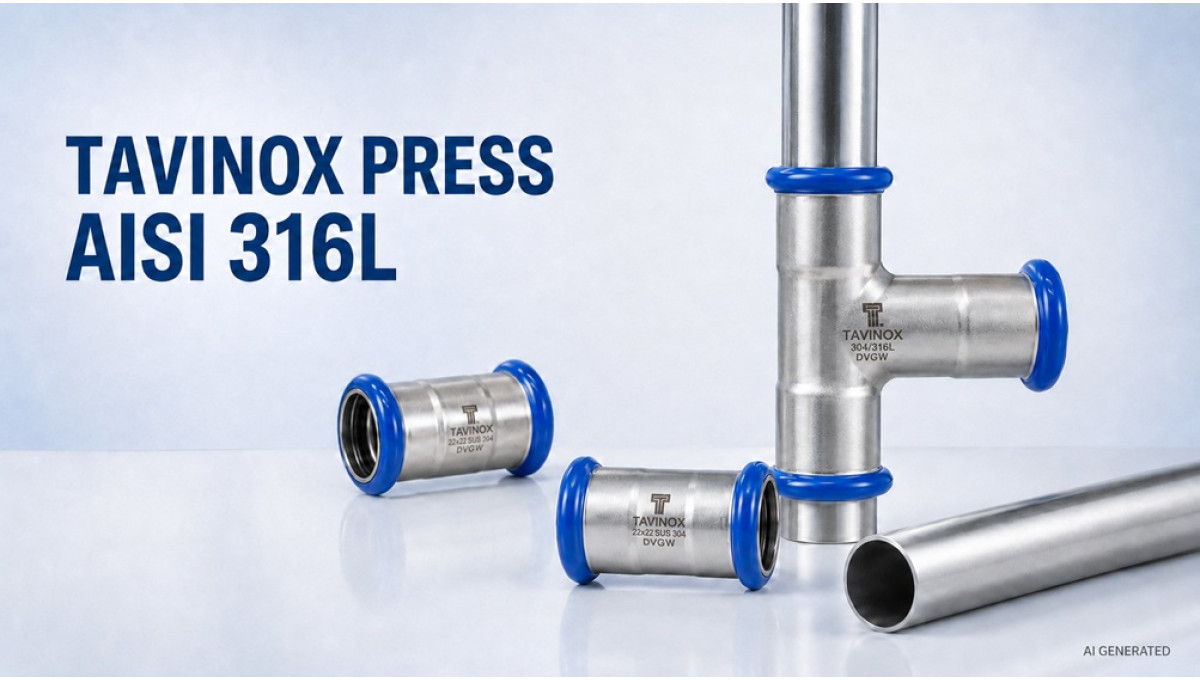

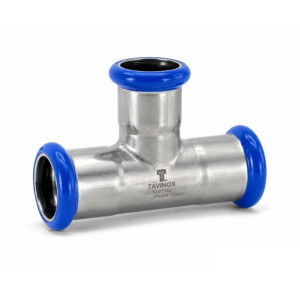

TAVINOX PRESS je profesionální lisovací systém z nerezové oceli AISI 316L určený pro rychlou montáž rozvodů pitné vody, vytápění, chlazení, stlačeného vzduchu a vybraných průmyslových médií. Spoje vznikají bez svařování, pájení a otevřeného plamene. Tvarovky používají rozšířený lisovací profil M, standardně jsou vybaveny EPDM těsněním s funkcí Leak Detect a modrým indikátorem nezalisovaného spoje.
TAVINOX PRESS je profesionální lisovací systém z nerezové oceli AISI 316L pro rozvody pitné vody, vytápění, chlazení, stlačeného vzduchu a vybrané průmyslové aplikace. Tvarovky používají rozšířený profil M, standardní EPDM těsnění s funkcí Leak Detect a modrý indikátor, který usnadňuje kontrolu nezalisovaných spojů.
| Vlastnost | Provedení TAVINOX PRESS | Význam pro instalaci |
|---|---|---|
| Materiál tvarovek | AISI 316L / EN 1.4404 | Vysoká korozní odolnost a vhodnost pro pitnou vodu i náročnější provozy |
| Lisovací profil | M | Možnost využít běžně rozšířené kompatibilní čelisti, kroužky a lisovací stroje |
| Standardní těsnění | Černý EPDM O-kroužek | Pitná voda, teplá voda, topení, chlazení a další schválené aplikace |
| Kontrola spoje | Modrý indikátor + Leak Detect | Vizuální kontrola a odhalení nezalisovaného spoje při tlakové zkoušce |
| Rozměrová řada | 15 až 108 mm | Domovní, komerční i větší technické rozvody |
TAVINOX PRESS je ucelený systém přesných nerezových trubek a lisovacích tvarovek. Trubka se zasune do lisovacího hrdla a spoj se následně vytvoří mechanickým zalisováním. Není potřeba svařování, pájení, lepení ani otevřený plamen.
Uvnitř tvarovky je uložen těsnicí O-kroužek. Při úplném lisovacím cyklu se tvarovka přesně deformuje kolem trubky a současně stlačí těsnění. Vznikne pevný a trvale těsný spoj, který není určen k opakovanému rozebírání.
Systém je vhodný pro nové rozvody, rekonstrukce, instalační šachty, technické místnosti, komerční budovy i provozy, ve kterých je důležitá čistá montáž a dlouhá životnost potrubí.
Tvarovky jsou vyrobeny z austenitické nerezové oceli AISI 316L, která odpovídá evropskému materiálovému označení EN 1.4404. Obsah chromu umožňuje vznik přirozené pasivní vrstvy, která chrání povrch materiálu před korozí. Přítomnost molybdenu dále zvyšuje odolnost proti bodové a štěrbinové korozi, zejména v prostředí s chloridy.
Oproti běžné nerezové oceli AISI 304L nabízí 316L vyšší korozní rezervu pro pitnou vodu, chemické čištění a náročnější technologické prostředí. Právě proto se 316L používá v instalacích, u kterých je kladen důraz na hygienu, spolehlivost a dlouhodobou životnost.
| Vlastnost | AISI 304L | AISI 316L |
|---|---|---|
| Označení EN | 1.4307 | 1.4404 |
| Molybden | Ne | Ano |
| Korozní odolnost | Vysoká | Velmi vysoká |
| Typická volba | Uzavřené topné soustavy | Pitná voda a náročnější prostředí |
| Odolnost vůči chloridům | Nižší | Vyšší |
TAVINOX PRESS používá dva kontrolní prvky, které pomáhají odhalit opomenuté zalisování ještě před zakrytím potrubí.
Modrý indikátor a Leak Detect nejsou totožné funkce. První poskytuje vizuální kontrolu, druhá pomáhá nezalisovaný spoj odhalit prostřednictvím viditelného úniku média. Ani jedna z nich nenahrazuje řádnou tlakovou zkoušku celé instalace.
Rozvody studené i teplé pitné vody, cirkulace teplé vody, bytové domy, školy, nemocnice a komerční objekty.
Lokální i dálkové vytápění, topná voda, vodní chlazení a směsi vody s glykolem v povolené koncentraci.
Bezolejový stlačený vzduch, nemedicínské vakuum, dešťová voda a další média schválená technickou dokumentací.
Upravená, změkčená nebo částečně deionizovaná voda a vybrané provozní kapaliny po ověření chemické kompatibility.
Provozní podmínky se vždy posuzují podle konkrétní aplikace, použitého těsnění a aktuální technické dokumentace. Následující tabulka shrnuje základní hodnoty uváděné pro systém TAVINOX PRESS 316L.
| Aplikace | Médium | Tlak | Teplota |
|---|---|---|---|
| Pitná voda | Studená a teplá pitná voda | 10 bar | max. 95 °C |
| Studená pitná voda | Pitná voda | až 16 bar | max. 25 °C |
| Vytápění | Topná voda | až 16 bar | max. 110 °C |
| Solární systémy | Voda / glykol, max. 50/50 % | 6 bar | −35 až +110 °C |
| Vodní chlazení | Voda / glykol | 6 bar | od −10 °C |
| Bezolejový stlačený vzduch | Stlačený vzduch | 10 bar | max. 60 °C |
| Materiál | Barva | Typické použití | Teplotní rozsah materiálu | Leak Detect |
|---|---|---|---|---|
| EPDM | Černá | Pitná voda, topení, chlazení, voda–glykol | −55 až +120 °C | Ano |
| FKM | Hnědá | Vybrané oleje, paliva, chemikálie a vyšší teploty | −20 až +160 °C | Ne |
| HNBR | Podle provedení | Vybrané plyny, oleje, paliva a hydraulické kapaliny | Podle konkrétního schválení | Podle provedení |
Samotná výměna těsnění nemění vodní tvarovku na certifikovanou plynovou nebo chemickou tvarovku. Pro speciální médium musí být ověřená kompatibilita celého systému.
Tvarovky TAVINOX PRESS jsou určeny pro přesné nerezové trubky odpovídající rozměrům normy EN 10312, série 2. Nerezové trubky AISI 316L nabízené na Obchod‑VTP.cz mají odpovídající vnější průměry a tloušťky stěn. Ve shodných rozměrech jsou proto s tvarovkami TAVINOX PRESS rozměrově kompatibilní.
| Vnější průměr trubky | Tloušťka stěny | Odpovídající tvarovka |
|---|---|---|
| 15 mm | 1,0 mm | TAVINOX 15 mm |
| 18 mm | 1,0 mm | TAVINOX 18 mm |
| 22 mm | 1,2 mm | TAVINOX 22 mm |
| 28 mm | 1,2 mm | TAVINOX 28 mm |
| 35 mm | 1,5 mm | TAVINOX 35 mm |
| 42 mm | 1,5 mm | TAVINOX 42 mm |
| 54 mm | 1,5 mm | TAVINOX 54 mm |
| 76,1 mm | 2,0 mm | TAVINOX 76,1 mm |
| 88,9 mm | 2,0 mm | TAVINOX 88,9 mm |
| 108 mm | 2,0 mm | TAVINOX 108 mm |
Technická rozměrová kompatibilita nemusí automaticky znamenat stejné záruční podmínky jako při použití kompletního systému jednoho výrobce. Pokud je pro projekt rozhodující systémová záruka nebo konkrétní certifikace, doporučujeme kombinaci trubek a tvarovek před objednáním ověřit.
V kategorii lisovacích tvarovek TAVINOX AISI 316L lze vybírat přímé spojky, oblouky, kolena, T-kusy, redukce, závitové přechody, převlečné spoje, nástěnná kolena, křížení, přírubové přechody i koncová víčka.
TAVINOX PRESS nabízí tvarovky s vnitřními i vnějšími závity. Podle technické dokumentace jsou připojovací vnitřní závity zpravidla válcové, zatímco vnější závity jsou kuželové podle EN ISO 7-1 a EN 10226-1. Upevňovací závity podle ISO 228-1 jsou válcové.
U každé tvarovky je potřeba ověřit konkrétní značení závitu. Závitový spoj se těsní materiálem vhodným pro dopravované médium, teplotu a použitou kombinaci kovů.
Funkce Leak Detect usnadňuje nalezení opomenutého spoje, ale nenahrazuje řádnou tlakovou zkoušku. Zkouška se provádí podle projektu, druhu média, platných předpisů a aktuální dokumentace výrobce.
Technický manuál doporučuje u vodovodních rozvodů hydrostatickou zkoušku přibližně 1,5násobkem provozního tlaku po dobu 30 minut. Všechny spoje musí během zkoušky zůstat odkryté. Zjištěný nezalisovaný spoj lze dokončit až po bezpečném snížení tlaku na atmosférickou hodnotu a po ověření, že je trubka stále zasunuta až na doraz.
Před uvedením vodovodu do provozu je nutné systém důkladně propláchnout čistou vodou. Pokud má potrubí zůstat po zkoušce delší dobu mimo provoz, musí být postup naplnění a hygienického zabezpečení přizpůsoben skutečnému provozu.
AISI 316L nabízí vysokou korozní odolnost, ale ani tento materiál není neomezeně odolný vůči chloridům. Technická dokumentace uvádí pro pitnou vodu obsah chloridů do 250 mg/l. U ostatních vod, například technologických, nemá při použití TAVINOX PRESS koncentrace překročit 600 mg/l.
Riziko chloridové koroze se zvyšuje s teplotou. U technologické vody, bazénových provozů, chemických výparů nebo silně mineralizované vody proto musí vhodnost systému posoudit projektant nebo technické oddělení.
Izolace přicházející do kontaktu s nerezovým potrubím musí být určena pro nerez a nesmí uvolňovat chloridy. Potrubí je současně potřeba chránit před kondenzací, agresivními stavebními materiály, zamrznutím a mechanickým poškozením.
Nerezové potrubí mění svoji délku podle provozní teploty. U krátkých tras může pohyb vyrovnat přirozené vedení potrubí. Dlouhé přímé úseky však vyžadují správně navržené pevné a posuvné body, dilatační ramena nebo kompenzátory.
Nerezový systém lze vhodnými přechody spojovat s jinou nerezovou ocelí, mědí a slitinami mědi. Zvýšenou pozornost vyžaduje přímé napojení na uhlíkovou ocel, kde může vznikat galvanická nebo kontaktní koroze. V takovém případě se používá vhodný oddělovací přechod a postup podle projektu.
Řezačky, pilníky a odhrotovače určené pro nerez nesmí být znečištěny částicemi z běžné oceli. Přenesené mikroskopické částice mohou na povrchu nerezu vytvořit místa s bodovou korozí.
Určete dopravovanou kapalinu nebo plyn, běžnou teplotu i krátkodobé provozní špičky.
Dimenzi nenavrhujte pouze podle stávajícího závitu. Zohledněte průtok, rychlost proudění a tlakové ztráty.
Tvarovka musí přesně odpovídat vnějšímu průměru a předepsané tloušťce stěny trubky.
Pro vodu se běžně používá EPDM. Pro chemikálie nebo vysoké teploty ověřte speciální těsnění.
Ověřte profil M, rozměr čelisti, lisovací sílu stroje a potřebný adaptér pro velké rozměry.
U pitné vody, plynu, požárních systémů a průmyslu ověřte schválení celé sestavy pro danou aplikaci.
Ano. Nabízené trubky AISI 316L mají ve shodných dimenzích odpovídající vnější průměry a tloušťky stěn. Tvarovka i trubka musí mít vždy stejný skutečný vnější průměr.
TAVINOX PRESS používá profil M. Čelist musí zároveň odpovídat rozměru tvarovky a výkonu použitého lisovacího stroje.
Jde o vizuální indikátor zalisování. Pomáhá při kontrole najít tvarovku, u které ještě nebyl správně dokončen lisovací cyklus.
Jde o konstrukci standardního EPDM O-kroužku. Nezalisovaný spoj při tlakové zkoušce záměrně propouští médium, aby jej bylo možné před zakrytím instalace najít.
Ano. Pro pitnou vodu se používají tvarovky AISI 316L se standardním černým EPDM těsněním schváleným pro kontakt s pitnou vodou.
Ano. Technická dokumentace uvádí kompatibilitu se změkčenou, dekarbonizovanou a odsolenou vodou. U průmyslových aplikací je přesto nutné posoudit konkrétní chemické složení média.
Běžné vodní provedení nelze automaticky použít pro plyn. Plynová instalace vyžaduje odpovídající těsnění, označení a platnou certifikaci celé sestavy pro daný plyn a provozní tlak.
Správně provedený lisovaný spoj běžnou údržbu nevyžaduje. Rozhodující je profesionální montáž, tlaková zkouška a dodržení povolených provozních podmínek.
TAVINOX PRESS spojuje vysokou korozní odolnost nerezové oceli AISI 316L s rychlou bezplamennou montáží. Profil M umožňuje využít rozšířené lisovací nástroje a kombinace modrého indikátoru s funkcí Leak Detect výrazně usnadňuje kontrolu hotové instalace.
Systém je vhodný pro pitnou vodu, vytápění, chlazení, upravenou vodu, bezolejový stlačený vzduch a další schválené aplikace. Díky široké nabídce spojek, kolen, T-kusů, redukcí a závitových přechodů lze sestavit kompletní rozvod od malého domovního potrubí až po rozsáhlejší technickou instalaci.
Vyberte si lisovací tvarovky TAVINOX AISI 316L a doplňte je o kompatibilní nerezové trubky AISI 316L.
Pokud si nejste jistí dimenzí, typem závitu, těsněním nebo vhodností systému pro konkrétní médium, kontaktujte specialisty Obchod‑VTP.cz. Pomůžeme ověřit kompatibilitu trubek, tvarovek, lisovacích čelistí i provozních parametrů.
