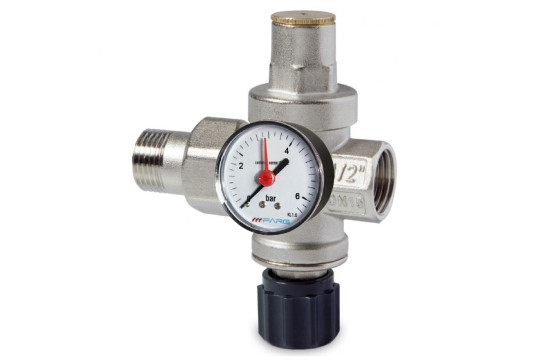

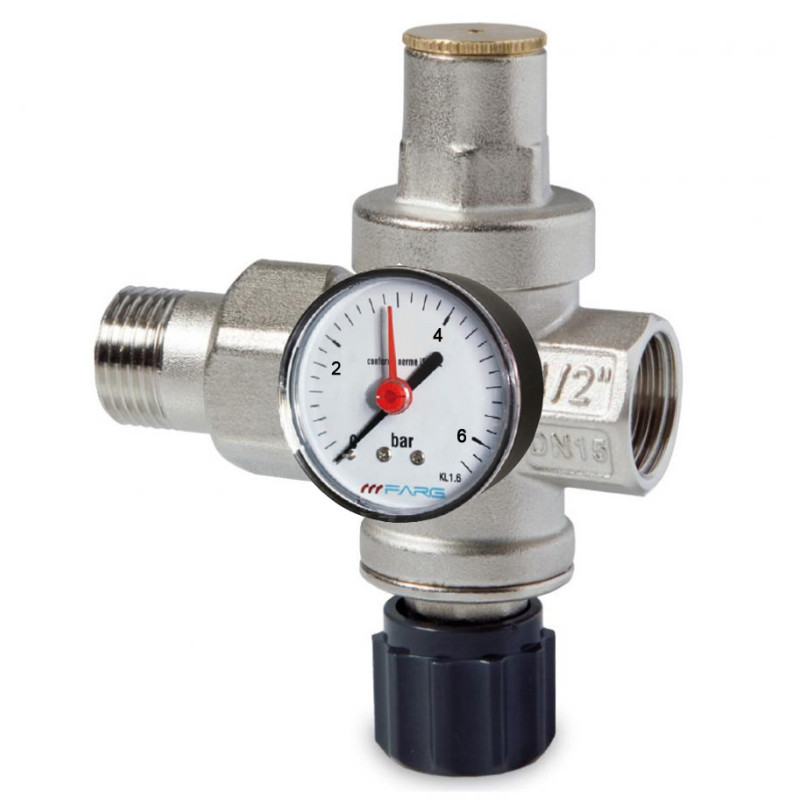

F.A.R.G. EASYFILL 403 – Automatická dopouštěcí armatura pro topné systémy 1/2"

Popis produktu

F.A.R.G. EASYFILL 403 je kompaktní automatická dopouštěcí armatura určená pro uzavřené otopné soustavy, kde zajišťuje automatické udržování nastaveného tlaku v systému. Díky pístovému mechanismu s kompenzační komorou automaticky doplňuje vodu při poklesu tlaku a zabraňuje tak provozním problémům způsobeným nedostatečným množstvím topného média.

Je ideální pro:

• rodinné domy,
• bytové domy,
• kotelny,
• tepelná čerpadla,
• průmyslové topné systémy,
• uzavřené chladicí okruhy.

Konstrukce je vyrobena z kvalitní mosazi a obsahuje integrovaný nerezový filtr a zpětnou membránu proti zpětnému proudění vody.

Hlavní výhody

Automatické dopouštění topného systému

Udržování konstantního provozního tlaku

Integrovaný nerezový filtr

Vestavěná zpětná ochrana (non-return systém)

Kompaktní rozměry

Jednoduché nastavení výstupního tlaku

Možnost připojení manometru

Vhodné pro pitnou vodu

Vyrobeno v Itálii

Technické parametry

Princip funkce

EASYFILL pracuje podobně jako redukční ventil.

Uvnitř armatury působí proti sobě dvě síly:

• tlak vody ze vstupu, který uzavírá ventil,
• pružina, která ventil otevírá.

Pokud tlak v otopné soustavě poklesne pod nastavenou hodnotu, ventil se automaticky otevře a dopustí potřebné množství vody. Po dosažení požadovaného tlaku se opět uzavře.

K čemu slouží

Automatické dopouštění vody do:

• plynových kotlů,
• kotelen,
• systémů podlahového vytápění,
• tepelných čerpadel,
• uzavřených topných okruhů,
• chladicích soustav.

Používá se všude tam, kde je potřeba zabránit poklesu tlaku v systému.

Montáž

Doporučené zapojení:

Přívod vody → uzavírací ventil → zpětná klapka → filtr → EASYFILL → uzavírací ventil → topný systém

Výrobce doporučuje instalovat EASYFILL mezi dva kulové ventily pro snadnější servis a údržbu.

Směr proudění

Při montáži musí směr proudění vody odpovídat šipce vyznačené na těle armatury.

Polohy montáže

Díky pístové konstrukci lze armaturu montovat:

horizontálně

vertikálně

na stoupající i klesající potrubí

Důležité je pouze dodržení směru proudění podle šipky na těle ventilu. Doporučuje se montáž s regulační hlavou směrem dolů nebo do strany pro snadnější servis filtru. (Výrobce polohu výslovně neomezuje.)

Nastavení dopouštěcího tlaku

Z výroby je ventil nastaven na:

1,5 bar

Nastavení lze změnit:

1. Sejmout horní krytku.
2. Imbusovým klíčem otáčet regulačním šroubem:
   • po směru hodinových ručiček = zvýšení tlaku,
   • proti směru hodinových ručiček = snížení tlaku.
3. Hodnotu kontrolovat na manometru.
4. Po seřízení vrátit krytku zpět.

Diference dopouštění

Ventil začne dopouštět při poklesu tlaku pod nastavenou hodnotu.

Příklad:

• nastavený tlak: 1,5 bar
• tlak v soustavě klesne pod 1,5 bar
• EASYFILL automaticky otevře průtok
• po dosažení 1,5 bar se uzavře

Výrobce neuvádí přesnou hysterezi (diferenci spínání), pouze rozsah nastavitelného výstupního tlaku 0,2–4 bar.

Doporučení pro instalaci

Vstupní tlak

Vstupní tlak musí být minimálně:

o 1 bar vyšší než požadovaný výstupní tlak.

Příklad:

• výstupní tlak 1,5 bar
• minimální vstupní tlak 2,5 bar

Expanzní nádoba

Výrobce doporučuje instalaci expanzní nádoby pro kompenzaci změn objemu vody při zahřívání.

Filtrace

Pro ochranu sedla ventilu je vhodné před EASYFILL zařadit mechanický filtr. Přestože ventil obsahuje vlastní filtr, externí filtrace prodlužuje životnost zařízení.

Údržba

Doporučuje se alespoň jednou ročně:

1. Uzavřít přívod vody.
2. Uzavřít ventil za EASYFILL.
3. Odšroubovat spodní víčko.
4. Vyjmout a vyčistit nerezový filtr.
5. Zkontrolovat těsnění O-kroužků.
6. Opět sestavit armaturu.

Rozměry

Připojení: 1/2" G (DN15)
