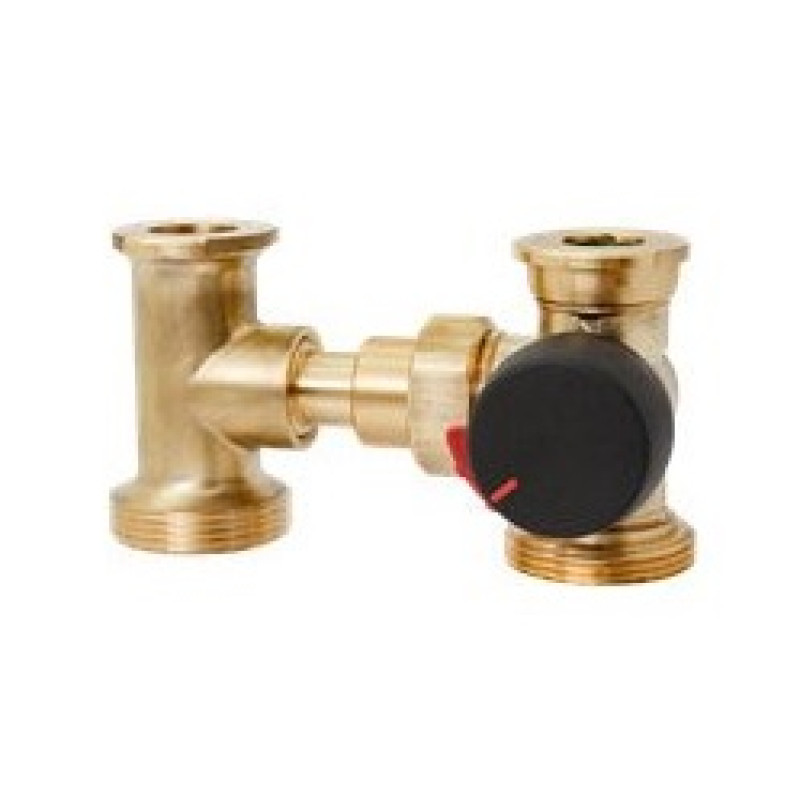

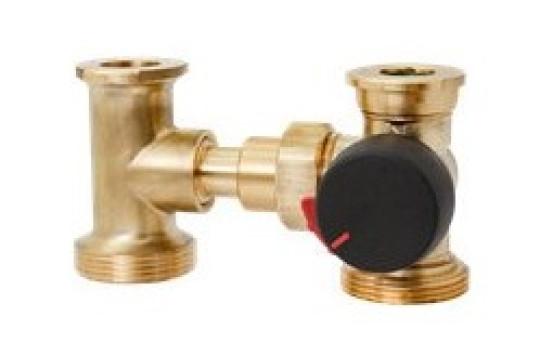

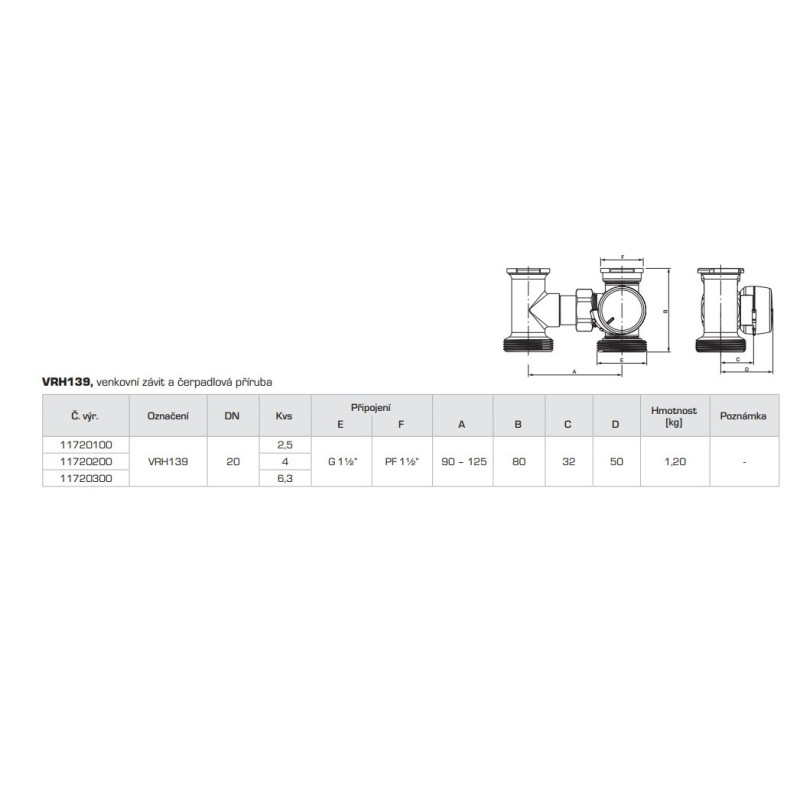

ESBE VRH 139 Trojcestný ventil DN 20 - 2xPM 6/4" + 2xG 6/4" Kvs 2,5 m3/h

Popis

• Nastavitelný paralelní rozměr

• Osy otočné o 180° umožňují šikmou instalaci

• Zabraňuje chybám při instalaci • Možnost změn směru vedení Řada VRH130 označuje kompaktní a flexibilní směšovací ventily s nízkou netěsností navržené pro instalace v omezeném prostoru. Ventily jsou vyrobeny z kvalitní mosazi PN 10. K dispozici s přírubou čerpadla v kombinaci s vnějším závitovým připojením velikosti DN 20.

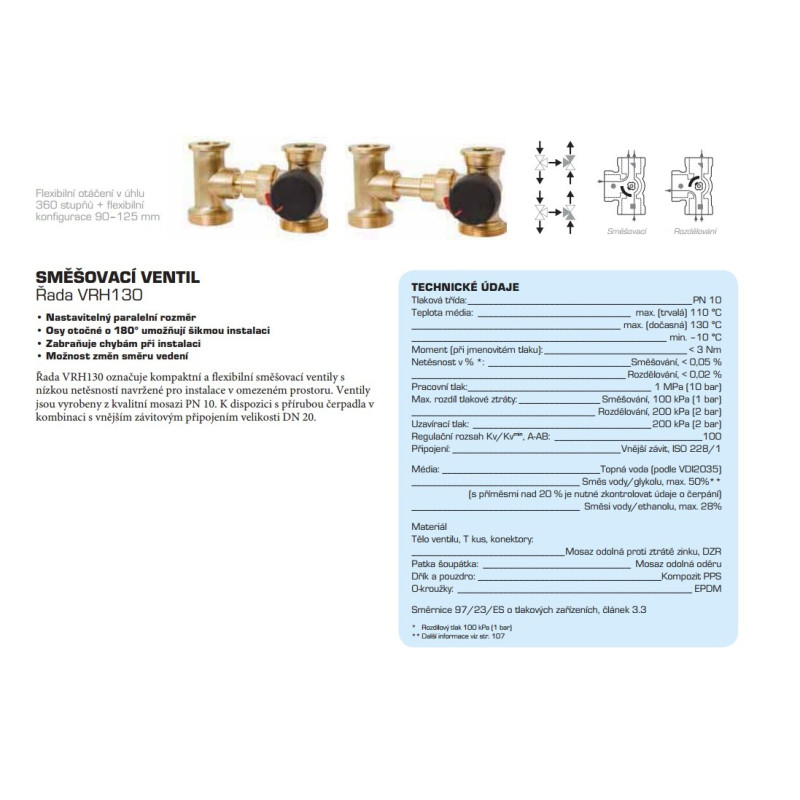

TECHNICKÉ ÚDAJE

Tlaková třída: ____________________________________________PN 10

Teplota média: ______________________________ max. (trvalá) 110 °C

_________________________________________ max. (dočasná) 130 °C

__________________________________________________ min. –10 °C

Moment (při jmenovitém tlaku): ____________________________ < 3 Nm

Netěsnost v % *: ____________________________Směšování,< 0,05 %

__________________________________________ Rozdělování, < 0,02 %

Pracovní tlak: ____________________________________ 1 MPa (10 bar)

Max. rozdíl tlakové ztráty: ________________ Směšování, 100 kPa (1 bar)

____________________________________ Rozdělování, 200 kPa (2 bar)

Uzavírací tlak: ___________________________________200 kPa (2 bar)

Regulační rozsah Kv/Kvmin, A-AB: _____________________________100

Připojení: _________________________________Vnější závit, ISO 228/1

Média: _______________________________Topná voda (podle VDI2035)

_________________________________ Směs vody/glykolu, max. 50%**

(s příměsmi nad 20 % je nutné zkontrolovat údaje o čerpání)

_________________________________ Směsi vody/ethanolu, max. 28%

Materiál

Tělo ventilu, T kus, konektory:

______________________________Mosaz odolná proti ztrátě zinku, DZR ¨

Patka šoupátka: _____________________________ Mosaz odolná oděru

Dřík a pouzdro: ____________________________________Kompozit PPS

O-kroužky: ______________________________________________ EPDM

Směrnice 97/23/ES o tlakových zařízeních, článek 3.3
