Modelové označení SUMOBOX na první pohled odkazuje na objem nádrže, ale samotný počet litrů pro správný výběr nestačí. Jednotlivé stanice se liší způsobem instalace, počtem čerpadel, provozní rezervou i dostupnými variantami SHREDD a BEST INOX. V tomto srovnání zjistíte, kdy dává smysl kompaktní SUMOBOX 500, proč má model 750 dvě čerpadla a kdy se vyplatí podzemní stanice 1000 nebo 2000.
Modelové označení SUMOBOX na první pohled odkazuje na objem nádrže, ale samotný počet litrů pro správný výběr nestačí. Jednotlivé stanice se liší způsobem instalace, počtem čerpadel, provozní rezervou i dostupnými variantami SHREDD a BEST INOX. V tomto srovnání zjistíte, kdy dává smysl kompaktní SUMOBOX 500, proč má model 750 dvě čerpadla a kdy se vyplatí podzemní stanice 1000 nebo 2000.

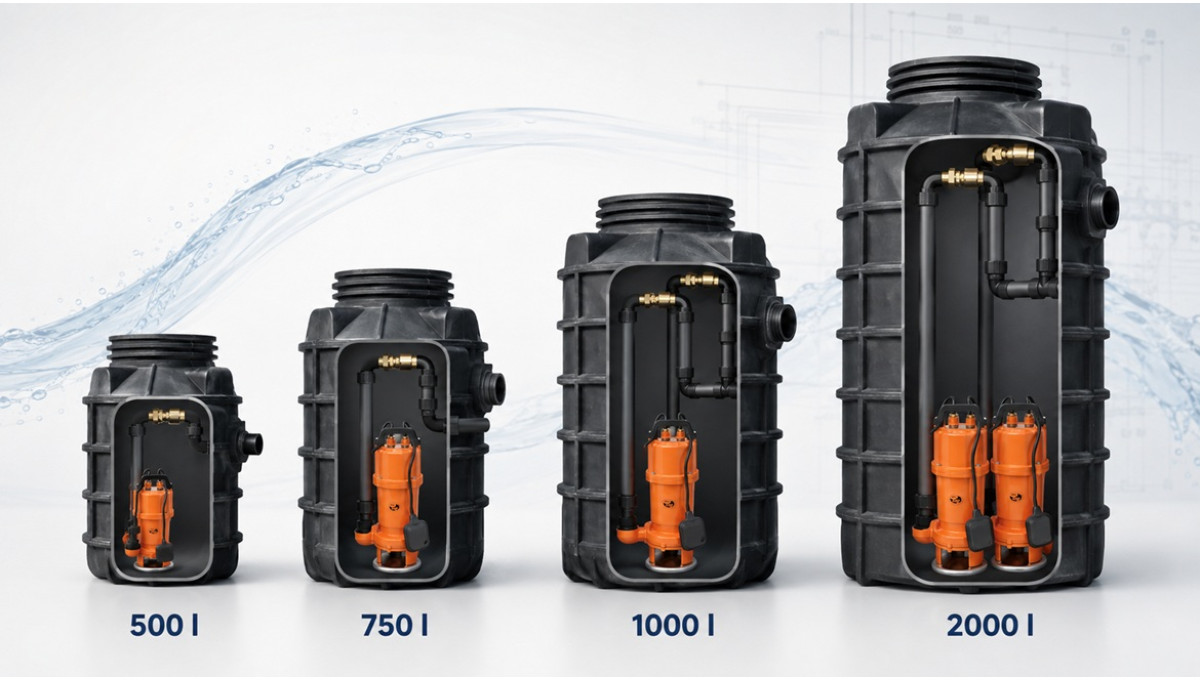

| Model | Objem | Počet čerpadel | Provedení a umístění | Typické použití | Hlavní výhoda |
|---|---|---|---|---|---|
| SUMOBOX 500 | 500 l | 1× SHREDD nebo BEST INOX | Nadzemní PE nádrž | Menší objekt, lokální přečerpávání, technické zázemí | Kompaktní rozměry a jednoduchý servis |
| SUMOBOX 750 | 750 l | 2× SHREDD nebo 2× BEST INOX | Kompaktní dvoučerpadlový box; montáž podle aktuálního návodu | Objekt s požadavkem na vyšší provozní jistotu nebo větší okamžitý přítok | Dvě čerpadla již v kompaktním objemu |
| SUMOBOX 1000 | 1000 l | 1× nebo 2× SHREDD/BEST INOX | Samonosná podzemní bezesvá nádrž | Rodinný dům, rekreační objekt, menší provoz | Vyvážený objem, variabilní počet čerpadel |
| SUMOBOX 2000 | 2000 l | 1× nebo 2× SHREDD/BEST INOX | Samonosná podzemní bezesvá nádrž | Větší nebo nepravidelný přítok, požadavek na delší akumulační rezervu | Největší zásobní objem řady |
Přečerpávací stanice se používá tam, kde odpadní voda nemůže odtékat do kanalizace, čistírny nebo navazujícího potrubí samospádem. Voda nejprve přitéká do sběrné nádrže. Po dosažení nastavené hladiny sepne plovákový spínač a ponorné kalové čerpadlo vytlačí obsah výtlačným potrubím do výše položeného místa.
Řada SUMOBOX kombinuje polyetylenovou nádrž, ponorné čerpadlo, plovákové řízení a výtlačné propojení. Uvnitř je šroubení umožňující snazší odpojení čerpadla při kontrole nebo servisu. U porovnávaných variant se běžně setkáte s napájením 230 V, desetimetrovým kabelem, maximální teplotou čerpaného média 40 °C, nátokem DN 110 a výtlakem 2"

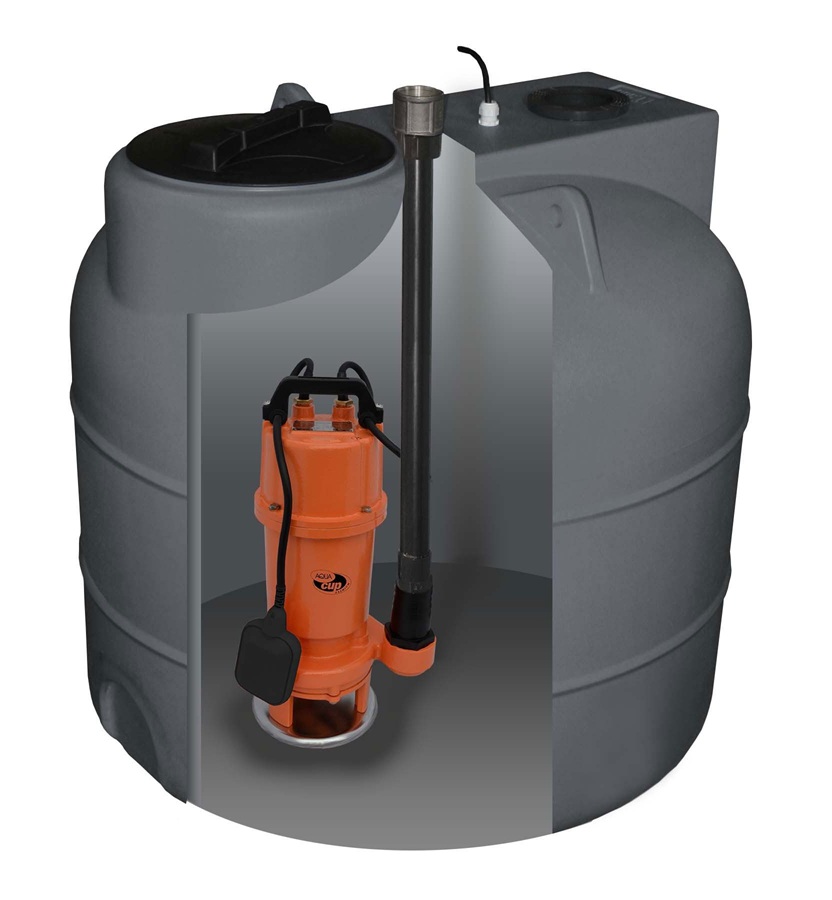

SUMOBOX 500 používá polyetylenovou nádrž o objemu 500 l. AQUACUP ji výslovně označuje jako nadzemní. To je zásadní informace: model 500 není možné automaticky považovat za menší variantu podzemní šachty 1000. Má jiný tvar, konstrukci a určený způsob instalace.
Nádrž má plastové víko pro přístup k čerpadlu, nátok DN 110 a výtlačné připojení 2". U varianty SHREDD jsou podle technických údajů orientační rozměry A 970 mm a B 880 mm. Při návrhu je nutné pracovat s aktuálním výkresem konkrétní varianty, protože rozměrová písmena sama o sobě neříkají, jaký montážní prostor bude potřeba pro armatury a servis.
Pro splaškovou vodu s rizikem vláknitých příměsí se volí provedení SHREDD s řezacím zařízením. Varianty BEST INOX jsou vhodné pro silně znečištěnou vodu a vyšší průtok, ale nemají nahrazovat drtič tam, kde je vláknina hlavním problémem.

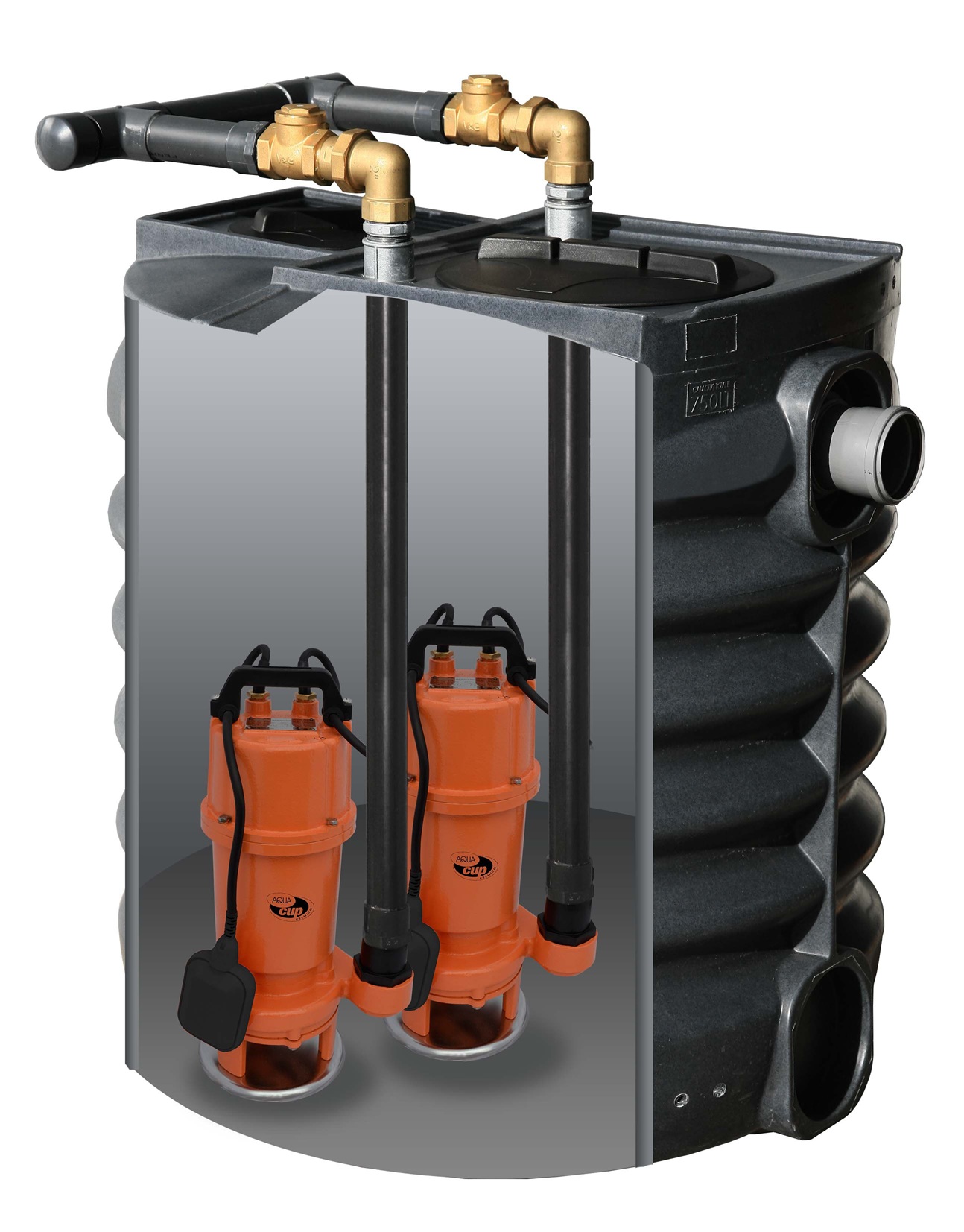

SUMOBOX 750 je koncipován jako dvoučerpadlová stanice. Objem nádrže činí 750 l a výrobce nabízí provedení se dvěma čerpadly SHREDD nebo se dvěma čerpadly BEST INOX. Právě počet čerpadel je jeho největší odlišností: proti jednočerpadlovému modelu 500 získává provoz větší rezervu a možnost rozdělit zatížení mezi dva stroje.
U aktuálně uváděných variant jsou rozměry A 1100 mm, B 1350 mm a B1 1160 mm, nátok má 110 mm a výtlak 63 mm / 2". Tyto hodnoty je nutné číst společně s rozměrovým výkresem výrobce. Uložení, obsyp, ochranu proti vztlaku a zatížení poklopu vždy řešte podle montážního návodu – samotné označení „box“ není povolením k libovolnému zakopání.
Dvě čerpadla mohou být využita pro střídání, zálohu nebo společný chod při vysokém přítoku, ale konkrétní funkce závisí na zapojení řízení. U kritického provozu proto neřešte pouze dvě čerpadla v nádrži. Důležitý je také rozvaděč, signalizace vysoké hladiny, motorové jištění, nezávislé plováky a způsob přepnutí při poruše.
SUMOBOX 750 dává smysl zejména tam, kde je provozní jistota důležitější než co největší akumulační objem. Může jít o menší provoz, rekreační areál, objekt s nepravidelnými špičkami nebo místo, kde by odstavení jediného čerpadla rychle způsobilo problém.

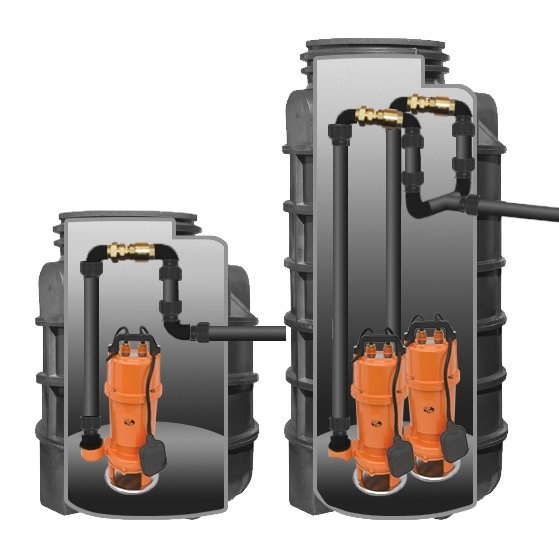

SUMOBOX 1000 je první z porovnávaných modelů, který AQUACUP výslovně popisuje jako samonosnou šachtu určenou pro podzemní umístění. Nádrž je vyrobena technologií rotomoulding, tedy jako jeden bezesvý celek bez svaru na plášti. To omezuje počet potenciálně citlivých spojů a vytváří konstrukci vhodnou pro uložení do terénu podle montážního předpisu.

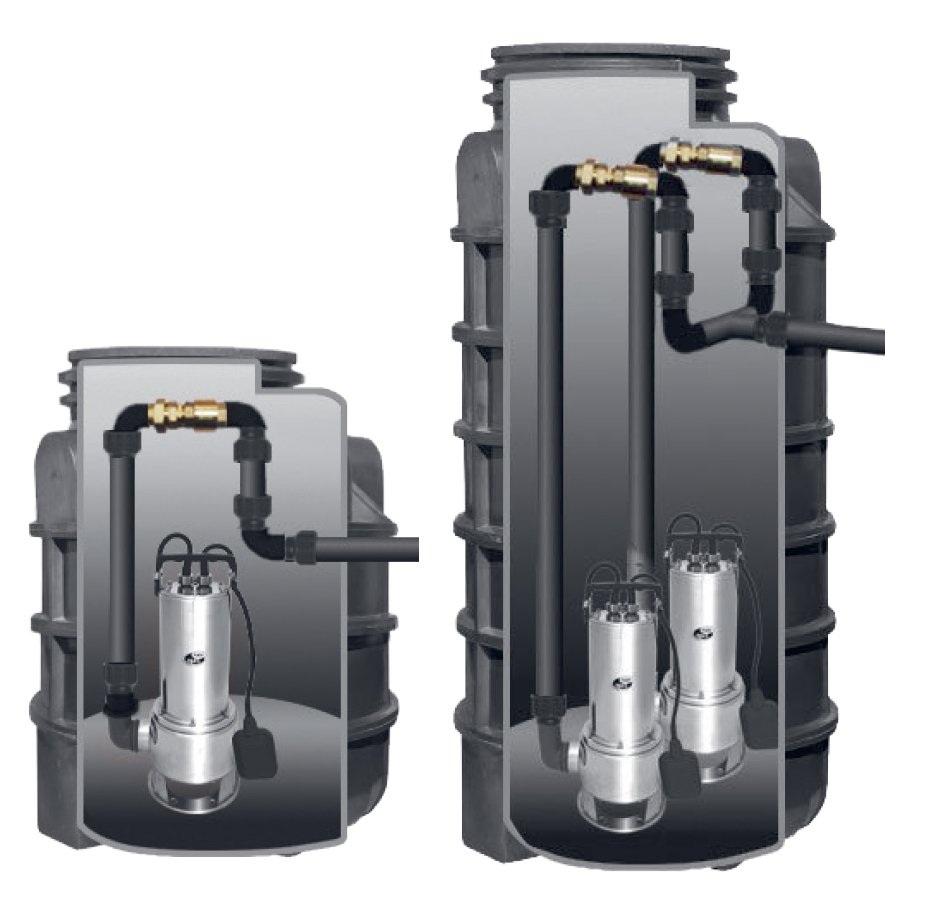

Objem 1000 l představuje praktický kompromis mezi velikostí výkopu, počtem sepnutí a rezervou při nárazovém přítoku. Stanici lze nakonfigurovat s jedním nebo dvěma čerpadly SHREDD, BEST INOX 1100 či BEST INOX 1500. Pro běžný rodinný dům proto není nutné automaticky sahat po objemu 2000 l – nejprve se posuzuje přítok, výtlak, požadovaná rezerva a dostupnost servisu.
Ekonomičtější sestava pro běžný objekt, pokud je přípustná krátká provozní odstávka a je zajištěn servis. Vhodnost musí potvrdit hydraulický výpočet a provozní režim.
Vyšší provozní jistota, možnost střídání a rezerva pro špičkový přítok. Rozumná volba tam, kde nelze odpadní vody při poruše jednoduše omezit.
SUMOBOX 2000 používá stejnou koncepci bezesvé podzemní polyetylenové nádrže, ale nabízí dvojnásobný jmenovitý objem proti modelu 1000. Větší nádrž pomáhá zachytit nárazový přítok, prodlužuje čas do dosažení havarijní hladiny a může snížit četnost spínání. To se hodí u objektů s nepravidelným provozem, více odběrnými místy nebo s vyšším požadavkem na rezervu.
Větší objem však znamená větší stavební prostor a při příliš malém běžném přítoku také delší zdržení splašků. Proto 2000 l není automaticky „bezpečnější“ pro každý rodinný dům. Nádrž se má vybírat tak, aby čerpadla spínala v rozumných intervalech a odpadní voda ve stanici zbytečně dlouho nestagnovala.
Stejná nádrž může mít výrazně odlišné provozní vlastnosti podle instalovaného čerpadla. Rozhodující není jen příkon. Sledujte charakter odpadní vody, požadovaný průtok při skutečné dopravní výšce, průchodnost oběžného kola a riziko vláknitých nečistot.
| Čerpadlo | Příkon jednoho čerpadla | Q max jednoho čerpadla | H max | Konstrukce a vhodné použití |
|---|---|---|---|---|
| SHREDD 1100 | 1100 W | 18 m³/h | 16 m | Řezací zařízení; splaškové vody s rizikem vlákniny. Vyšší dopravní výška, menší maximální průtok než BEST INOX 1500. |
| BEST INOX 1100 | 1100 W | 21 m³/h | 16 m | Celonerezové kalové čerpadlo pro silně znečištěnou vodu; bez řezacího nože. |
| BEST INOX 1500 | 1500 W | 30 m³/h | 14 m | Vyšší maximální průtok, nerezové provedení a odolnost ve ztížených podmínkách; bez řezacího nože. |
SHREDD volte, pokud je rozhodující schopnost zpracovat vláknité příměsi. Oběžné kolo a řezací nůž jsou podle AQUACUP z ocelí ZG35 a ZG40Cr. BEST INOX volte, pokud potřebujete nerezové kalové čerpadlo a vyšší průtok znečištěné vody. U řady BEST INOX výrobce uvádí oběžné kolo z AISI 304 a zvýšenou odolnost proti abrazivním příměsím.
Jedno čerpadlo znamená jednodušší a levnější sestavu. Pro běžný rodinný dům může být zcela dostačující, pokud je správně nadimenzováno a případná servisní odstávka nepředstavuje nepřijatelné riziko.
Dvě čerpadla mají tři možné přínosy:
Samotná přítomnost dvou čerpadel ještě negarantuje plnohodnotnou redundanci. Společné potrubí, napájení nebo jeden řídicí prvek mohou zůstat společným místem poruchy. U důležitého provozu doplňte nezávislou signalizaci vysoké hladiny a přesně definujte, co má automatika při závadě udělat.
Čísla 18, 21 nebo 30 m³/h jsou maximální průtoky při velmi malém protitlaku. Hodnoty 14 nebo 16 m představují maximální dopravní výšku, při které už se průtok blíží nule. Čerpadlo v reálné stanici pracuje mezi těmito krajními body.
Pro výběr je potřeba určit:
Teprve součet geodetické výšky a tlakových ztrát vytvoří potřebnou celkovou dopravní výšku. Ta se porovná s křivkou konkrétního čerpadla. Pokud jsou v nádrži dva stroje, jejich jmenovité maximální průtoky se sice v katalogu sčítají na 36, 42 nebo 60 m³/h, ale skutečný společný průtok závisí na odporu výtlaku a způsobu paralelního zapojení.
SUMOBOX 500 instalujte jako nadzemní stanici v souladu s návodem. U SUMOBOX 1000 a 2000 výrobce uvádí samonosnou podzemní bezesvou šachtu bez potřeby dalšího statického zajištění v běžných podmínkách. Toto tvrzení však nenahrazuje posouzení konkrétního místa. Vysoká hladina podzemní vody, jílovité podloží, svah, pojezd vozidel nebo mimořádné zatížení mohou vyžadovat zvláštní stavební řešení a ochranu proti vztlaku.
Pro podzemní modely 1000 a 2000 lze podle AQUACUP doplnit prodloužení hrdla. Používejte pouze kompatibilní díl a před objednáním zkontrolujte potřebnou délku, výšku přítoku a budoucí přístup k čerpadlům. Na Obchod‑VTP.cz je dostupné například prodloužení hrdla 1000 mm pro SUMOBOX 1000 a 2000.
Na výtlaku má být zpětná klapka, uzavírací armatura a rozebíratelné spojení. Potrubí musí být podepřeno tak, aby svou hmotností nezatěžovalo těleso čerpadla. Poklop a hrdlo musí zůstat přístupné; nad čerpadlem je potřeba prostor pro jeho bezpečné vytažení.
Napájení musí mít odpovídající jištění a proudový chránič podle projektu a místních předpisů. Kabelové spoje nepatří volně do vlhkého prostoru. U dvoučerpadlové stanice doporučujeme řízení s alternací, samostatnou ochranou každého motoru a alarmem vysoké hladiny. Pro objekty, které nesmí zůstat bez odvodu splašků, zvažte i vzdálenou signalizaci nebo záložní napájení.
Nádrž není uzavřený tlakový zásobník. Musí být správně odvětraná přes kanalizační systém, aby se omezil zápach, podtlak a hromadění plynů. Odvětrání neveďte k oknům, dveřím ani místům běžného pobytu.
SUMOBOX 500 Jedno čerpadlo, kompaktní objem a dobrý servisní přístup. Předpokladem je vhodný nadzemní prostor a dostatečná rezerva.
SUMOBOX 750 Dvě čerpadla v objemu 750 l. Vhodné, když je klíčová provozní jistota a automatické střídání.
SUMOBOX 1000 Podzemní provedení s jedním nebo dvěma čerpadly. Pro mnoho domovních instalací představuje nejvyváženější variantu.
SUMOBOX 2000 Větší akumulační rezerva pro špičky, skupinový provoz nebo delší dobu potřebnou k zásahu.
Aktuální dostupnost a cenu vždy ověřte přímo u produktu. Pokud si nejste jistí variantou, připravte délku a průměr výtlaku, převýšení, počet napojených osob nebo zařízení, typ odpadní vody a požadavek na záložní provoz.
AQUACUP popisuje SUMOBOX 500 jako nadzemní nádrž. Pro podzemní instalaci jsou výslovně určeny samonosné modely 1000 a 2000. Model 500 nezakopávejte bez písemného potvrzení výrobce a montážního řešení.
SUMOBOX 750 má objem 750 l a je standardně dvoučerpadlový. SUMOBOX 1000 má větší akumulační objem, je určen pro podzemní instalaci a lze jej objednat s jedním i dvěma čerpadly. Volba proto závisí na místě instalace i požadované záloze.
Pro běžný rodinný dům často vyhoví SUMOBOX 1000, ale rozhoduje výpočet a požadovaná nouzová rezerva. Model 2000 je vhodný při větším či nepravidelném přítoku, více napojených objektech nebo tam, kde má obsluha potřebovat delší čas na zásah.
Pokud může odpadní voda obsahovat vláknité příměsi a výpočet odpovídá výkonu 18 m³/h a 16 m. Řezací čerpadlo však není určeno k pravidelnému čerpání hygienických potřeb, textilií nebo vlhčených ubrousků.
Když potřebujete vysoký průtok znečištěné vody a maximální dopravní výška kolem 14 m je pro soustavu dostatečná. Pro vlákninu je vhodnější SHREDD; BEST INOX nemá řezací nůž.
Ne. Záleží na řízení. Mohou se střídat, druhý může fungovat pouze jako záloha nebo se může připojit při vysoké hladině. Funkci je potřeba určit už v projektu rozvaděče.
Je to součet maximálních katalogových průtoků při velmi malém protitlaku. Skutečný průtok bude dán pracovními body obou čerpadel a odporem společného výtlačného potrubí; obvykle bude nižší.
Pro splaškovou stanici jej důrazně doporučujeme. U dvoučerpadlového nebo důležitého provozu má být alarm nezávislý na běžném spínání čerpadel a ideálně signalizovat poruchu ještě před zaplavením přítoku.
Četnost závisí na zatížení a charakteru odpadní vody. Po uvedení do provozu je vhodné provést první kontroly v kratších intervalech a podle množství usazenin nastavit servisní plán. Kontroluje se plovák, čerpadlo, řezací mechanismus, zpětná klapka, těsnost, kabely a usazeniny v nádrži.
SUMOBOX 500 je kompaktní nadzemní varianta s jedním čerpadlem. SUMOBOX 750 přidává druhé čerpadlo a s ním možnost zálohy nebo střídání. SUMOBOX 1000 je univerzální podzemní řešení pro rodinné domy a menší objekty. SUMOBOX 2000 nabízí největší akumulační rezervu pro větší, nepravidelné nebo provozně citlivé instalace.
Definitivní volbu vždy spojte s hydraulickým výpočtem. Z nádrže, čerpadla, výtlačného potrubí, armatur, plováků a řízení musí vzniknout jeden funkční celek. Nejlevnější stanice podle objemu může být drahá, pokud čerpadlo nepracuje ve správném bodě; naopak zbytečně velká nádrž nemusí provozu přinést žádnou výhodu.
Pro návrh si připravte převýšení, délku a průměr výtlaku, počet napojených osob nebo zařízení, typ odpadní vody a požadavek na jedno či dvě čerpadla. Prohlédněte si přečerpávací stanice na Obchod‑VTP.cz nebo si nechte doporučit konkrétní sestavu.
