2026-07-23 17:55:18 · David Slimařík
PUSH-FIT tvarovky představují moderní způsob spojování vícevrstvého potrubí PEX-AL-PEX. Trubka se po správné přípravě jednoduše zasune do tvarovky – bez lisovacího stroje, pájení, svařování nebo lepení. Systém RIIFO F6 PUSH-FIT je určen pro rozvody pitné vody a vytápění v rodinných domech, bytech, komerčních objektech i při rekonstrukcích. Nabízí rychlou montáž, kontrolu správného zasunutí a maximální katalogový tlak 10 bar při teplotě až 95 °C.

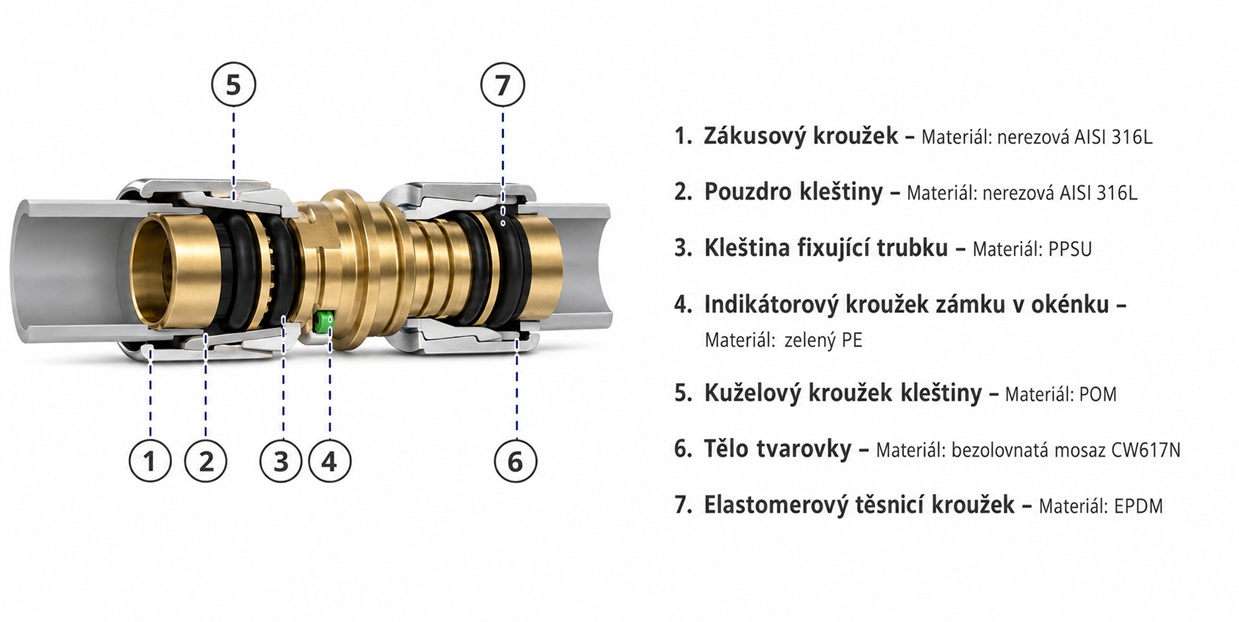

PUSH-FIT neboli nástrčné tvarovky umožňují spojit vícevrstvou trubku PEXAL pouhým zasunutím do připraveného hrdla. Uvnitř tvarovky se nachází těsnicí a fixační mechanismus, který trubku zachytí, utěsní a zabrání jejímu samovolnému vysunutí.
Na rozdíl od klasických lisovacích tvarovek není nutné používat elektrickou nebo akumulátorovou lisovačku ani lisovací čelisti. Odpadá také práce s otevřeným plamenem, závitování, svařování a lepení.
Samotné spojení správně připravené trubky zabere zpravidla jen několik sekund. Celkový čas montáže závisí především na řezání, přípravě potrubí, přístupnosti místa a následné tlakové zkoušce.
PEXAL je běžné označení pro vícevrstvé potrubí PEX-AL-PEX. Skládá se z vnitřní a vnější plastové vrstvy, mezi kterými se nachází hliníková vrstva.
Tato konstrukce spojuje výhody plastového a kovového potrubí:
PEX-AL-PEX potrubí se používá zejména pro rozvody studené a teplé vody, otopné soustavy a připojení zařizovacích předmětů.
Po zasunutí trubky do tvarovky proběhnou současně tři důležité kroky:
Spojení proto není závislé na správně zvoleném lisovacím profilu ani na dostatečném stlačení lisovací čelisti. Stále však záleží na správném řezu, přípravě trubky a dodržení montážního postupu.
| Parametr | Hodnota podle katalogu |
|---|---|
| Určené potrubí | Vícevrstvé trubky PEX-AL-PEX |
| Dostupné průměry | 16, 20, 26 a 32 mm |
| Maximální tlak | 10 bar |
| Maximální teplota | 95 °C |
| Těsnění | EPDM |
| Materiál těla | Mosaz CW617N |
| Nerezové součásti | AISI 316/316L |
| Použití | Pitná voda a vytápění |
| Způsob spojení | Nástrčné PUSH-FIT |
| Deklarovaná životnost | Až 50 let |
| Záruka | Až 25 let při splnění podmínek výrobce |
Uvedené hodnoty představují maximální katalogové parametry tvarovek. Pro návrh soustavy je vždy rozhodující nejslabší článek – trubka, tvarovka, armatura, těsnění nebo připojené zařízení. Maximální tlak a maximální teplotu proto nelze automaticky považovat za doporučený trvalý provozní bod celé instalace.
Systém je vhodný především pro:
Pro plyn, stlačený vzduch, chemické kapaliny, solární systémy nebo jiné speciální aplikace lze tvarovky použít pouze tehdy, pokud je dané médium a provozní podmínky výslovně schválí výrobce.
Největší výhodou je absence lisovačky a lisovacích čelistí. To snižuje počáteční náklady a usnadňuje práci v místech, kam se s lisovacím nářadím špatně dostává.
Pojem „montáž bez nářadí“ se týká samotného spojení. Pro správnou přípravu potrubí jsou stále potřeba vhodné nůžky nebo řezák a případně kalibrátor či odhrotovač podle montážních požadavků výrobce trubky.
Po správném připravení trubky trvá její zasunutí do tvarovky pouze několik sekund. Výhoda je výrazná zejména u většího počtu spojů, oprav nebo rekonstrukcí.
Při instalaci se nepoužívá otevřený plamen, lepidlo ani svařování. Nevznikají okuje, kouř ani nečistoty spojené s pájením nebo řezáním závitů.
Zelený indikátor viditelný v kontrolním okénku pomáhá ověřit, že byla trubka zasunuta do správné polohy. Tím se omezuje riziko nedokončeného spoje.
PUSH-FIT spojky a teleskopické spojky jsou praktické při opravách potrubí, kde není možné trubky výrazně odsunout od sebe nebo použít rozměrné nářadí.
Mosazné tělo, nerezové fixační prvky a EPDM těsnění vytvářejí spoj vhodný pro vodovodní a topné instalace. Systém má deklarovanou životnost až 50 let při dodržení provozních a montážních podmínek.
Design tvarovek získal také ocenění Red Dot Design Award a iF Design Award.
Sortiment umožňuje sestavit běžný rozvod vody nebo vytápění bez přechodu na jiný spojovací systém:
Základní rozměrová řada zahrnuje průměry 16, 20, 26 a 32 mm. Ne všechny typy a závitové kombinace však musí být dostupné ve všech dimenzích.
Zkontrolujte vnější průměr, tloušťku stěny a konstrukci trubky. Nestačí, aby měla trubka pouze stejný jmenovitý průměr. Musí být potvrzena její kompatibilita s daným PUSH-FIT systémem.
Použijte ostré nůžky nebo řezák určený pro vícevrstvé potrubí. Šikmý nebo deformovaný řez může poškodit těsnicí kroužky.
Konec musí být čistý, kulatý a bez otřepů. Kalibraci a sražení vnitřní hrany proveďte podle pokynů výrobce trubky a tvarovky. Ostrá hliníková nebo plastová hrana může při zasouvání poškodit EPDM těsnění.
Uvnitř nesmí být písek, prach, kovové špony ani jiné nečistoty. Nepoužívejte poškozenou tvarovku nebo výrobek s uvolněným těsněním.
Trubku zasouvejte rovně a bez násilného vychylování. Zatlačte ji až do konečné polohy. Správné zasunutí ověřte prostřednictvím kontrolního okénka a indikátoru.
Lehkým zatažením ověřte mechanické zachycení trubky. Tvarovku po sestavení zbytečně neprotáčejte ani nezatěžujte tahem.
Dodržte předepsané vzdálenosti objímek, minimální poloměry ohybu a možnost teplotní roztažnosti. Tvarovka nesmí nahrazovat podporu potrubí.
Každý nově instalovaný rozvod musí být před zakrytím, zazděním nebo uvedením do provozu řádně odzkoušen podle projektové dokumentace a platných pravidel.
Dvě trubky se stejným vnějším průměrem mohou mít rozdílnou tloušťku stěny nebo konstrukci. Vždy ověřte kompatibilitu celého systému.
Nerovná hrana může poškodit těsnění a způsobit pozdější únik vody.
Pokud trubka nedosáhne koncové polohy, nemusí být správně zachycena ani utěsněna. Proto je důležitá kontrola indikátoru.
Písek, prach a kovové částice mohou poškodit EPDM kroužky nebo vytvořit cestu pro drobný únik vody.
Hodnoty 10 bar a 95 °C jsou maximální parametry uvedené pro tvarovky. Provozní podmínky musí odpovídat také použitému potrubí a ostatním částem soustavy.
Ani vizuálně správně provedený spoj nenahrazuje tlakovou zkoušku celé instalace.
PUSH-FIT, lisovací, nebo svěrné tvarovky?
| Vlastnost | PUSH-FIT | Lisovací tvarovky | Svěrné tvarovky |
|---|---|---|---|
| Vytvoření spoje | Zasunutím | Stlačením lisovačkou | Dotažením matice |
| Speciální nářadí | Bez lisovačky | Lisovačka a správná čelist | Montážní klíče |
| Rychlost montáže | Velmi vysoká | Vysoká | Nižší |
| Práce ve stísněném prostoru | Velmi dobrá | Závisí na přístupu čelistí | Nutný prostor pro klíče |
| Riziko špatného profilu čelistí | Není | Ano | Není |
| Kontrola spojení | Indikátor zasunutí | Kontrola zalisování | Kontrola dotažení |
| Typické použití | Nové rozvody, opravy a rekonstrukce | Rozsáhlé profesionální instalace | Přístupné a servisovatelné spoje |
Při výběru sledujte především:
Závitové spoje těsněte materiálem vhodným pro danou instalaci. Při utahování vždy přidržujte tělo tvarovky, aby se krouticí moment nepřenášel do připojené PEXAL trubky.
Ne. Samotné spojení vzniká zasunutím trubky do tvarovky. Potřebujete však vhodné nářadí pro čisté uříznutí a případnou kalibraci či odhrotování potrubí.
Ano, systém RIIFO F6 je podle katalogových podkladů určen pro rozvody pitné vody. Při instalaci musí být použito kompatibilní potrubí a dodržen předepsaný postup.
Ano. Katalog uvádí použití pro vytápění, maximální tlak 10 bar a maximální teplotu 95 °C. Skutečné provozní hodnoty je nutné posoudit podle celé soustavy.
Samotné zasunutí správně připravené trubky trvá jen několik sekund. K tomu je nutné připočítat řezání, přípravu potrubí, kontrolu a tlakovou zkoušku.
Pouze tehdy, pokud je jejich kompatibilita výslovně potvrzena. Shodný vnější průměr automaticky neznamená správný a bezpečný spoj.
PUSH-FIT spoj je vhodné považovat za trvalý. Po demontáži nebo poškození fixačního mechanismu použijte novou tvarovku, pokud výrobce konkrétní varianty nestanoví jinak.
Pouze pokud to dovoluje dokumentace daného systému. Před zakrytím musí proběhnout tlaková zkouška a spoj musí být chráněn před mechanickým poškozením a nevhodnými stavebními materiály.
PUSH-FIT tvarovky pro PEX-AL-PEX potrubí přinášejí rychlý a čistý způsob montáže vodovodních a topných rozvodů. Nepotřebují lisovací stroj, otevřený plamen ani svařování. Správně připravená trubka se jednoduše zasune do tvarovky a její poloha se ověří pomocí kontrolního indikátoru.

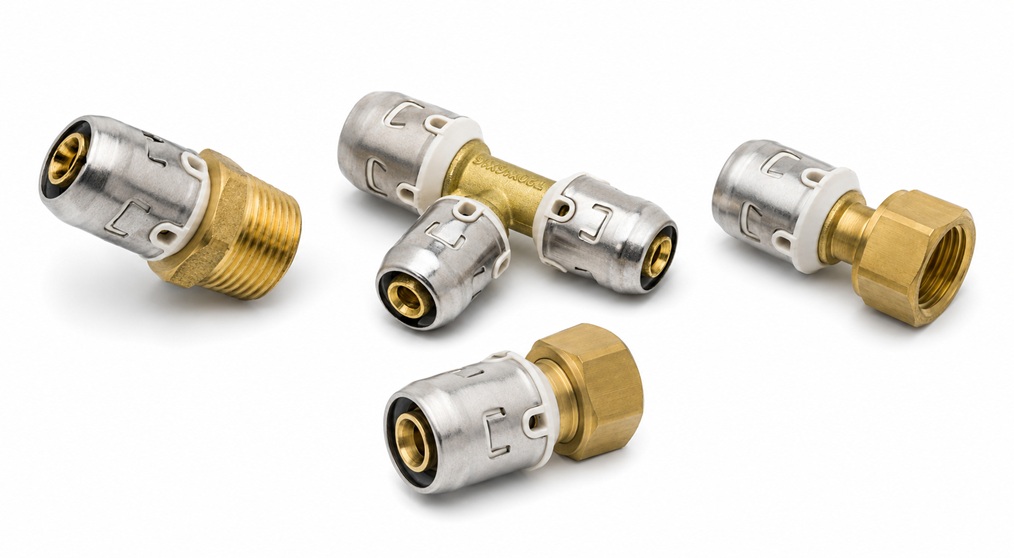

Systém PUSH-FIT nabízí spojky, kolena, T-kusy, redukce, závitové přechody, Eurokonus i opravné teleskopické spojky v průměrech 16–32 mm. Díky tomu je vhodný jak pro nové instalace, tak pro rychlé opravy a rekonstrukce.
PUSH-FIT PEXAL tvarovky zakoupíte exkluzivně v Obchodě VTP. Při výběru konkrétní varianty vždy zkontrolujte rozměr potrubí, typ závitu a požadované provozní parametry.
