K čemu slouží bazénové čerpadlo?

Bazénové čerpadlo vytváří proudění vody v celém filtračním okruhu. Voda prochází předfiltrem čerpadla, pískovou nebo kartušovou filtrací a případně také další technologií, například solinátorem, ohřevem, výměníkem nebo automatickým dávkováním bazénové chemie.

Řada AQUACUP SWIMMING je tvořena odstředivými filtračními čerpadly určenými k přepravě většího množství bazénové vody při nižší dopravní výšce. Čerpadla mají předfiltr mechanických nečistot a jsou vhodná pro pískové i kartušové filtrace. Výrobce u této řady uvádí maximální teplotu čerpané kapaliny 45 °C.

Proč nestačí obyčejné zahradní čerpadlo?

Bazénové čerpadlo je uzpůsobeno pro dlouhodobou cirkulaci vody a spolupráci s filtračním systémem. Integrovaný předfiltr zachytí vlasy, listí a další větší nečistoty dříve, než se dostanou do hydraulické části čerpadla nebo do filtrační nádoby.

Čerpadla AQUACUP SWIMMING mají těleso a oběžné kolo z technopolymeru, hřídel motoru z nerezové oceli AISI 304 a mechanickou ucpávku v kombinaci keramika–grafit. Motor je vybaven tepelnou ochranou a je určen pro nepřetržitý provoz S1.

Podle čeho vybrat bazénové čerpadlo?

1. Spočítejte objem bazénu

Nejdříve potřebujete znát množství vody, které má čerpadlo přepravovat.

Obdélníkový bazén

Délka × šířka × průměrná hloubka = objem v m³

Příklad:

8 × 4 × 1,5 = 48 m³

Kruhový bazén

3,14 × poloměr² × průměrná hloubka = objem v m³

Příklad pro bazén o průměru 4,6 m a hloubce 1,2 m:

3,14 × 2,3² × 1,2 = přibližně 20 m³

Údaj o objemu je pouze začátek. Čerpadlo musí mít dostatečný výkon také po započtení odporu filtrace, potrubí a armatur.

2. Určete potřebný skutečný průtok

Základní orientační výpočet je:

Objem bazénu ÷ požadovaná doba jednoho oběhu = potřebný průtok

Má-li bazén objem 30 m³ a chcete celý objem přečerpat za 5 hodin:

30 ÷ 5 = 6 m³/h

Výsledných 6 m³/h je požadovaný skutečný provozní průtok, nikoliv maximální průtok čerpadla uvedený v katalogu.

Maximální průtok Q max se měří za podmínek s velmi malým odporem systému. Jakmile musí čerpadlo překonávat filtraci, potrubí, kolena a výškový rozdíl, dodávaný průtok klesá. Čerpadlo proto nelze vybírat pouze podle nejvyššího čísla v technické tabulce.

3. Přizpůsobte čerpadlo filtrační nádobě

Čerpadlo a filtrační nádoba musí tvořit správně navrženou dvojici.

Příliš slabé čerpadlo:

• nedokáže zajistit dostatečný průtok,
• prodlužuje potřebnou dobu filtrace,
• může zhoršit promíchání bazénové chemie,
• nemusí správně propláchnout pískovou náplň.

Příliš silné čerpadlo:

• může překročit povolený průtok filtrační nádoby,
• zvyšuje tlak v systému,
• může protlačovat jemné nečistoty přes filtrační médium,
• spotřebuje více elektrické energie,
• může zbytečně namáhat ventily, hadice a potrubí.

Vždy porovnejte provozní průtok čerpadla s maximálním povoleným průtokem filtrace. Údaj na čerpadle nemá být automaticky co nejvyšší.

4. Započítejte dopravní výšku a tlakové ztráty

Dopravní výška neznamená pouze skutečný výškový rozdíl mezi hladinou bazénu a čerpadlem. Zahrnuje také odpor, který vytvářejí:

• písková nebo kartušová filtrace,
• délka potrubí,
• malý průměr potrubí,
• kolena, T-kusy a uzavírací ventily,
• zpětná klapka,
• solinátor,
• UV lampa,
• výměník nebo solární ohřev,
• dávkovací a měřicí zařízení,
• zanesený předfiltr nebo filtrační náplň.

Čím vyšší jsou tlakové ztráty, tím větší hydraulickou rezervu musí čerpadlo mít.

Řada AQUACUP SWIMMING nabízí podle modelu maximální dopravní výšku od 10 do 16 metrů.

5. Zvolte správný průměr připojení

Malý průměr potrubí zvyšuje rychlost proudění a tlakové ztráty. Výkonné čerpadlo proto nemusí přinést očekávaný průtok, pokud je připojeno přes dlouhou a úzkou hadici.

Model SWIMMING 550 má připojení 6/4". Výkonnější modely SWIMMING 800-1, 900-1 a 1100-1 používají připojení 2", tedy přibližně 50 mm.

Při návrhu potrubí:

• zbytečně nezmenšujte průměr hned za čerpadlem,
• omezte počet ostrých kolen,
• používejte plnoprůtočné armatury,
• sací potrubí udržujte co nejkratší a dokonale těsné,
• respektujte připojení filtrační nádoby.

6. Předfiltr mechanických nečistot

Předfiltr zachycuje větší nečistoty dříve, než se dostanou do oběžného kola a filtrace. Je důležitý zejména při provozu bazénu v blízkosti stromů, při častém výskytu hmyzu nebo při vysávání dna.

Čerpadla SWIMMING mají integrovaný předfiltr mechanických nečistot. Podle návodu výrobce je nutné jej při znečištění vyjmout a propláchnout. Zanesený koš omezuje průtok a může vést k hlučnějšímu provozu nebo nedostatečné cirkulaci vody.

Výběr čerpadla AQUACUP SWIMMING

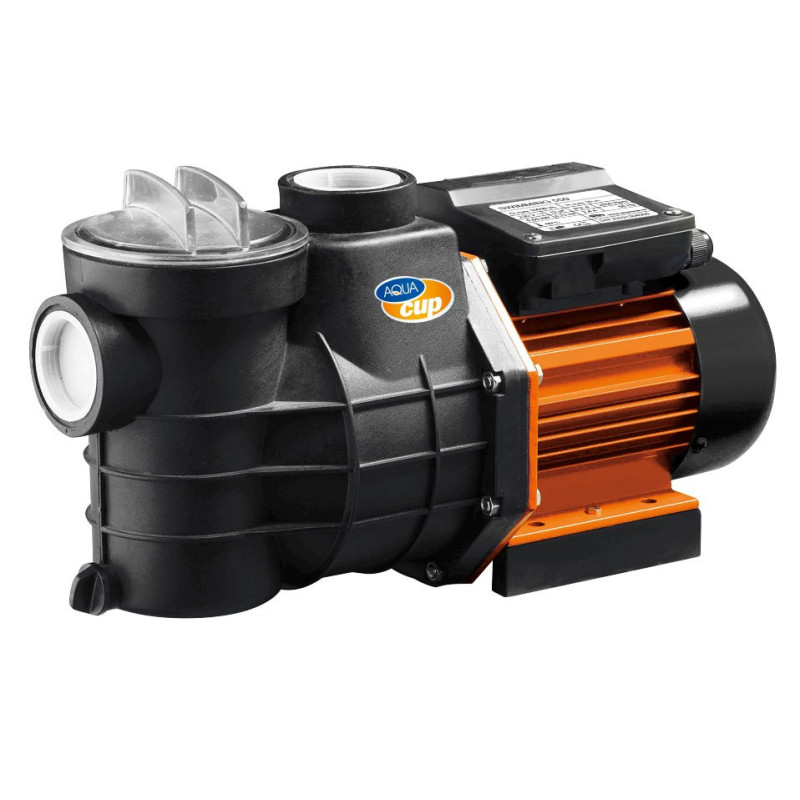

AQUACUP SWIMMING 550

Základní model pro jednodušší bazénové okruhy

SWIMMING 550 má příkon 550 W, maximální průtok 10 500 l/h a maximální dopravní výšku 10 m. Připojení je 6/4" a součástí je 1,5m přívodní kabel. Výrobce jej uvádí pro bazény do objemu 30 m³ a pro pískové i kartušové filtrace.

Vhodné použití:

• menší a středně velké domácí bazény,
• kratší potrubní trasy,
• filtrace umístěná blízko bazénu,
• jednoduchý okruh bez velkého množství příslušenství,
• systémy s nižšími tlakovými ztrátami.

SWIMMING 550 je vhodný tam, kde není potřeba vysoká dopravní výška a prioritou je úspornější základní řešení.

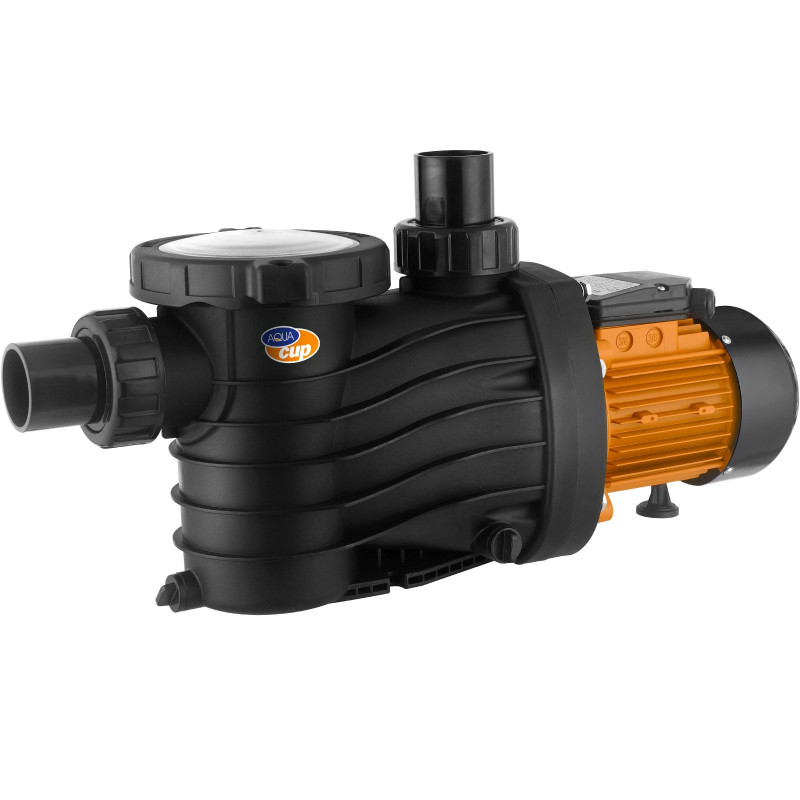

AQUACUP SWIMMING 800-1

Vyšší průtok a 2" připojení

SWIMMING 800-1 má příkon 800 W, maximální průtok 19 200 l/h a dopravní výšku až 12 m. Je vybaven 2" připojením, mechanickým předfiltrem, tepelnou ochranou a 1,5m kabelem.

Vhodné použití:

• bazénové okruhy s potrubím 50 mm,
• větší pískové filtrace,
• delší vedení mezi bazénem a technologií,
• systémy vyžadující vyšší průtok než SWIMMING 550,
• zapojení s mírně vyššími tlakovými ztrátami.

Model 800-1 představuje vhodný mezistupeň pro zákazníky, kteří chtějí vyšší hydraulickou rezervu, ale nepotřebují nejvýkonnější provedení řady.

AQUACUP SWIMMING 900-1

Pro okruhy s vyšším odporem

SWIMMING 900-1 nabízí příkon 900 W, maximální průtok 20 400 l/h a dopravní výšku až 14 m. Připojení je 2" a konstrukce odpovídá ostatním modelům řady SWIMMING.

Vhodné použití:

• delší bazénové rozvody,
• filtrace umístěná dále od bazénu,
• technologie s větším počtem armatur,
• systémy s ohřevem nebo dalšími prvky,
• instalace vyžadující vyšší tlakovou rezervu.

Oproti modelu 800-1 nabízí SWIMMING 900-1 především vyšší dopravní výšku. To může být důležité tam, kde se průtok snižuje kvůli odporu potrubí a připojené technologie.

AQUACUP SWIMMING 1100-1

Nejvyšší výkon a dopravní výška v řadě

SWIMMING 1100-1 má příkon 1 100 W, maximální průtok 21 600 l/h a dopravní výšku až 16 m. Používá 2" připojení a je vhodný pro pískové i kartušové filtrace.

Vhodné použití:

• hydraulicky náročnější bazénové okruhy,
• delší potrubní trasy,
• větší množství armatur a příslušenství,
• vyšší výškový rozdíl,
• situace, kdy je potřeba největší tlaková rezerva řady SWIMMING.

Nejsilnější model není automaticky nejlepší volbou pro každý bazén. Před nákupem je nutné ověřit, zda jeho provozní průtok nepřekročí maximální průtok použité filtrační nádoby.

Porovnání čerpadel AQUACUP SWIMMING

Technické parametry vycházejí z údajů AQUACUP a produktových stránek Obchod-VTP.

Jak vybrat konkrétní model?

Jednoduchý okruh a krátké potrubí

Pro menší bazén s filtrací umístěnou blízko skimmeru může být vhodný SWIMMING 550. Nabízí nižší příkon a dostatečný výkon pro méně náročný okruh.

Potrubí 50 mm a vyšší požadovaný průtok

Pro instalaci s 2" připojením a větší filtrační nádobou je vhodné začít porovnáním modelu SWIMMING 800-1.

Delší trasa nebo připojený ohřev

Při vyšších tlakových ztrátách může být vhodnější SWIMMING 900-1, který nabízí dopravní výšku až 14 m.

Nejnáročnější okruh v rámci řady

Pokud je technologie vzdálenější, potrubí složitější nebo je v systému více zařízení, nabízí největší rezervu SWIMMING 1100-1. Vždy však musí být kompatibilní s průtokem filtrační nádoby.

Kam bazénové čerpadlo umístit?

Výrobce doporučuje instalovat čerpadla SWIMMING v uzavřeném prostoru nebo je alespoň chránit před nepříznivým počasím. Čerpadlo má stát na stabilním podstavci a musí zůstat přístupné pro čištění předfiltru a vypuštění vody.

Ideální umístění:

• suchá a větraná technologická šachta,
• prostor chráněný před deštěm,
• stabilní pevný podklad,
• co nejblíže k bazénu,
• místo s dostatkem prostoru pro servis,
• poloha mimo riziko zaplavení.

Čerpadlo nezakrývejte způsobem, který by znemožnil chlazení motoru.

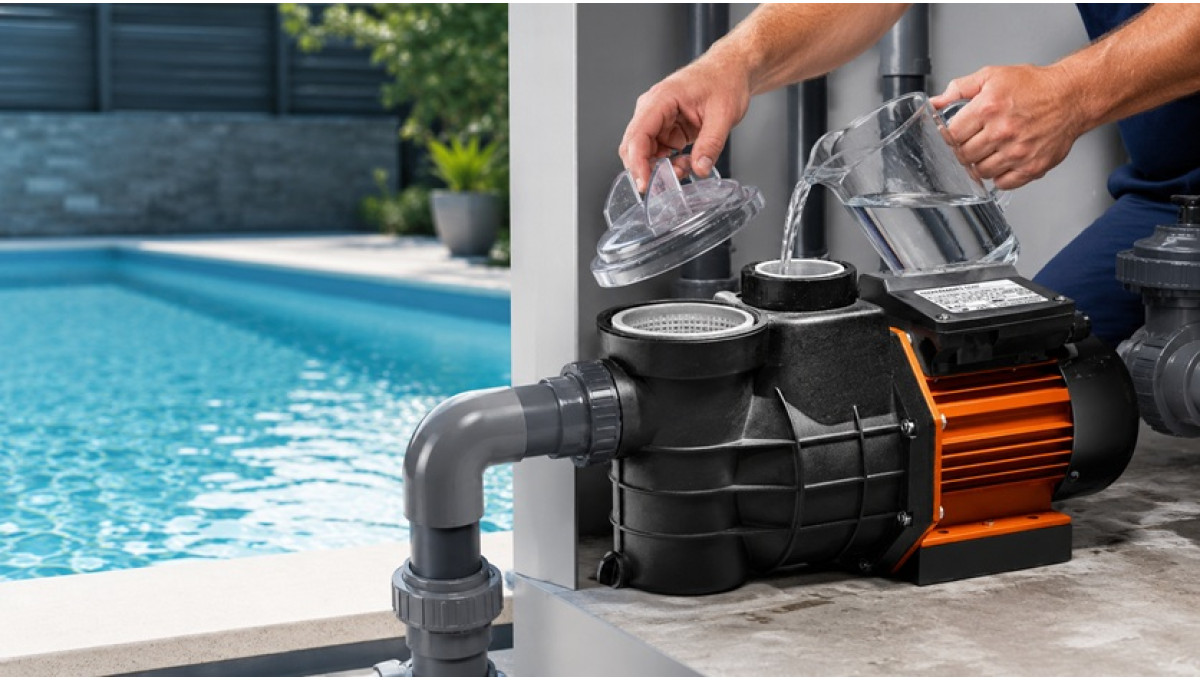

Jak bazénové čerpadlo správně spustit?

Před prvním spuštěním musí být těleso čerpadla a sací potrubí naplněné vodou. Řada SWIMMING se podle návodu zavodňuje přes vlasový předfiltr. Po zavodnění se uzavře víko, čerpadlo se připojí k elektrické síti a výtlačná větev se otevírá postupně.

Doporučený postup:

1. Zkontrolujte těsnost sacího potrubí.
2. Otevřete víko předfiltru.
3. Naplňte těleso čerpadla a sací potrubí vodou.
4. Zkontrolujte čistotu koše předfiltru.
5. Správně usaďte těsnění a uzavřete víko.
6. Nastavte ventil filtrace do požadované polohy.
7. Spusťte čerpadlo.
8. Sledujte tlak na manometru a proudění vratnými tryskami.

Čerpadlo nenechávejte dlouhodobě pracovat bez vody. Chod nasucho může poškodit mechanickou ucpávku a hydraulickou část.

Elektrická bezpečnost

Čerpadla SWIMMING pracují s napětím 230 V. Návod výrobce požaduje připojení zásuvky přes proudový chránič s citlivostí 30 mA. Pokud je čerpadlo připojené k elektrické síti, nesmí se v bazénu nacházet osoby. Před údržbou musí být zařízení vždy odpojeno od napájení.

Elektrickou instalaci v blízkosti bazénu musí provést osoba s odpovídající odbornou způsobilostí a podle požadavků platných pro bazénové prostředí.

Jak dlouho má bazénové čerpadlo běžet?

Doba provozu závisí na:

• objemu bazénu,
• skutečném průtoku soustavy,
• teplotě vody,
• intenzitě koupání,
• množství nečistot,
• použité bazénové chemii,
• výkonu filtrace.

Potřebnou dobu lze orientačně spočítat:

Objem bazénu ÷ skutečný průtok = doba jednoho oběhu

Bazén o objemu 30 m³ při skutečném průtoku 6 m³/h:

30 ÷ 6 = 5 hodin

Během horkých dnů a při intenzivním koupání může být potřeba filtraci provozovat déle. Výhodné je rozdělit provoz do více intervalů během dne.

Nejčastější chyby při výběru

Výběr podle příkonu motoru

Vyšší počet wattů neznamená automaticky vhodnější čerpadlo. Rozhoduje průtok při skutečné dopravní výšce.

Použití maximálního průtoku jako reálného

Q max je krajní hodnota. Po připojení filtrace a potrubí bude skutečný průtok nižší.

Příliš silné čerpadlo k malé filtraci

Nadměrný průtok může zhoršit kvalitu filtrace a překročit povolené zatížení nádoby.

Příliš malé potrubí

Úzké potrubí vytváří velké tlakové ztráty. Výkon motoru se pak nepromítne do odpovídajícího průtoku.

Chybějící nebo zanesený předfiltr

Zanesený koš omezuje sání. Pravidelně jej kontrolujte a proplachujte.

Provoz bez zavodnění

Před spuštěním musí být čerpadlo i sací potrubí naplněné vodou.

Umístění bez ochrany proti počasí

Řada SWIMMING má být instalována v uzavřeném prostředí nebo chráněna před nepříznivými povětrnostními vlivy.

Údržba bazénového čerpadla

Pravidelná údržba pomáhá udržet průtok a prodloužit životnost zařízení.

Kontrolujte zejména:

• koš předfiltru,
• těsnění víka,
• těsnost sacího potrubí,
• neobvyklý hluk a vibrace,
• průtok vratnými tryskami,
• tlak na filtrační nádobě,
• elektrický kabel,
• stav spojů a ventilů.

Při zazimování vypusťte vodu z tělesa pomocí výpustné zátky. Čerpadlo nesmí zůstat naplněné vodou v prostoru, kde hrozí zamrznutí. Řada SWIMMING je vybavena snadno přístupnou výpustnou zátkou.

Jak silné čerpadlo potřebuji k bazénu?

Záleží na objemu vody, požadované době cirkulace, výkonu filtrační nádoby a tlakových ztrátách. Nejprve vypočítejte požadovaný skutečný průtok a následně vyberte čerpadlo, které jej dosáhne při odporu vaší soustavy.

Mohu použít silnější čerpadlo, než doporučuje filtrace?

Nedoporučuje se překračovat maximální průtok filtrační nádoby. Silnější čerpadlo může zvýšit tlak a zhoršit zachytávání jemných částic.

Je AQUACUP SWIMMING vhodný k pískové filtraci?

Ano. Modely SWIMMING jsou výrobcem určeny pro pískové i kartušové filtrace a jsou vybaveny předfiltrem mechanických nečistot.

Je čerpadlo samonasávací?

Výrobce u řady uvádí sací schopnost až 8 m. Před spuštěním je ale nutné čerpadlo a sací potrubí zavodnit přes předfiltr.

Může být čerpadlo venku?

Má být instalováno v uzavřeném prostoru nebo alespoň chráněné před deštěm a nepříznivým počasím.

Jak poznám zanesený předfiltr?

Může se snížit průtok, čerpadlo může být hlučnější a do vratných trysek proudí méně vody. Po odpojení napájení koš vyjměte a propláchněte.

Může čerpadlo běžet nepřetržitě?

Motor řady SWIMMING je výrobcem uváděn pro nepřetržitý provoz S1. Skutečný provozní režim však nastavte podle objemu bazénu, průtoku filtrace a potřeby údržby vody.

Shrnutí: jaké bazénové čerpadlo vybrat?

Při výběru postupujte v tomto pořadí:

1. Spočítejte objem bazénu.
2. Určete požadovaný skutečný průtok.
3. Zkontrolujte maximální průtok filtrace.
4. Započítejte délku a průměr potrubí.
5. Zohledněte výškový rozdíl a připojenou technologii.
6. Vyberte odpovídající dopravní výšku.
7. Zkontrolujte průměr připojení.
8. Zajistěte ochranu čerpadla před počasím a mrazem.

Pro jednodušší okruh může být vhodný AQUACUP SWIMMING 550. Pro potrubí 50 mm a vyšší požadovaný průtok lze zvolit SWIMMING 800-1. Model SWIMMING 900-1 přidává vyšší dopravní výšku a SWIMMING 1100-1 nabízí největší hydraulickou rezervu celé řady.
