Černá a uhlíková ocel – Kde dominuje, jak ji spojovat a na co si dát pozor?

Pokud plánujete rozvody vytápění, chlazení nebo průmyslové instalace, černá ocel (a její moderní tenkostěnná varianta zvaná uhlíková ocel / C-Steel) představuje materiálového šampióna. Vyznačuje se obrovskou pevností, minimální tepelnou roztažností a především vynikajícím poměrem ceny a výkonu.

I když je černá ocel pro uzavřené teplovodní okruhy doslova požehnáním, v nepravých rukách a na špatném místě může způsobit katastrofu. Stačí ji vystavit neustálému přísunu čerstvého kyslíku nebo ji použít na pitnou vodu a podlehne korozi.

V tomto článku si rozebereme, jaké typy černé oceli existují, kde je jejich ideální místo, jak fungují moderní lisovací systémy z uhlíkové oceli a jak zabránit tomu, aby vám potrubí zrezivělo.

Co je to černá ocel a v jakých formách se s ní setkáte?

V oboru TZB (technické zařízení budov) se pojem „černá ocel“ používá pro nelegovanou konstrukční ocel bez povrchové úpravy nebo s vnějším zinkováním. Najdete ji nejčastěji v těchto dvou základních formách:

A. Závitová černá ocel a litinové fitinky

Závitový systém z černé oceli představuje tradiční a mimořádně spolehlivé řešení. Skládá se ze silnostěnných ocelových trubek se závitem a spojovacích tvarovek (fitinek) z černé temperované litiny.

Kde se používá a proč po ní sáhnout?

• Ideální pro topení: Černé fitinky jsou určené primárně pro vytápěcí systémy (ústřední topení, kotelny, rozvody k radiátorům či akumulačním nádržím). Skvěle snáší vysoké teploty i tlakové rázy.
• Proč ne pozink na topení? Pozinkované fitinky jsou vhodné pouze pro studenou vodu (max. do 35 °C). Při vyšších teplotách dochází k degradaci zinkové vrstvy a zrychlené korozi litiny, proto do topení patří výhradně černá ocel.

Jak fungují závity?

Trubky a fitinky využívají standardizované trubkové závity (dle ISO 7-1). Vnější závity na trubkách jsou kuželové, zatím co vnitřní závity ve fitinkách jsou válcové nebo kuželové. Díky tomuto tvaru do sebe závity při utahování pevně klínovitě dosedají a vytvářejí stabilní mechanický spoj.

Postup montáže pro kutila (Krok za krokem)

1. Vizuální kontrola: Před montáží vždy zkontrolujte fitinku i závit trubky. Poškozený kus nikdy nemontujte do systému.
2. Těsnění závitu: Na vnější závit namotejte vhodné těsnicí vlákno nebo teflonovou pásku. Navíjejte rovnoměrně proti směru hodinových ručiček. (Pozor: výrobci moderních litinových fitinek u dodržení normy EN 10242 výslovně zakazují použití klasického česaného technického konopí).
3. Našroubování rukou: Fitinku nejprve chytněte lehce rukou na 2 až 3 závity. Tím získáte jistotu, že jde rovně a nestřihnete závit přes zub.
4. Dotažení s rozumem: Spoj dotáhněte vhodným klíčem odpovídající velikosti. Litina je velmi pevná v tlaku, ale nepřeje jí nadměrné páčení – při přílišném utažení může fitinka prasknout.

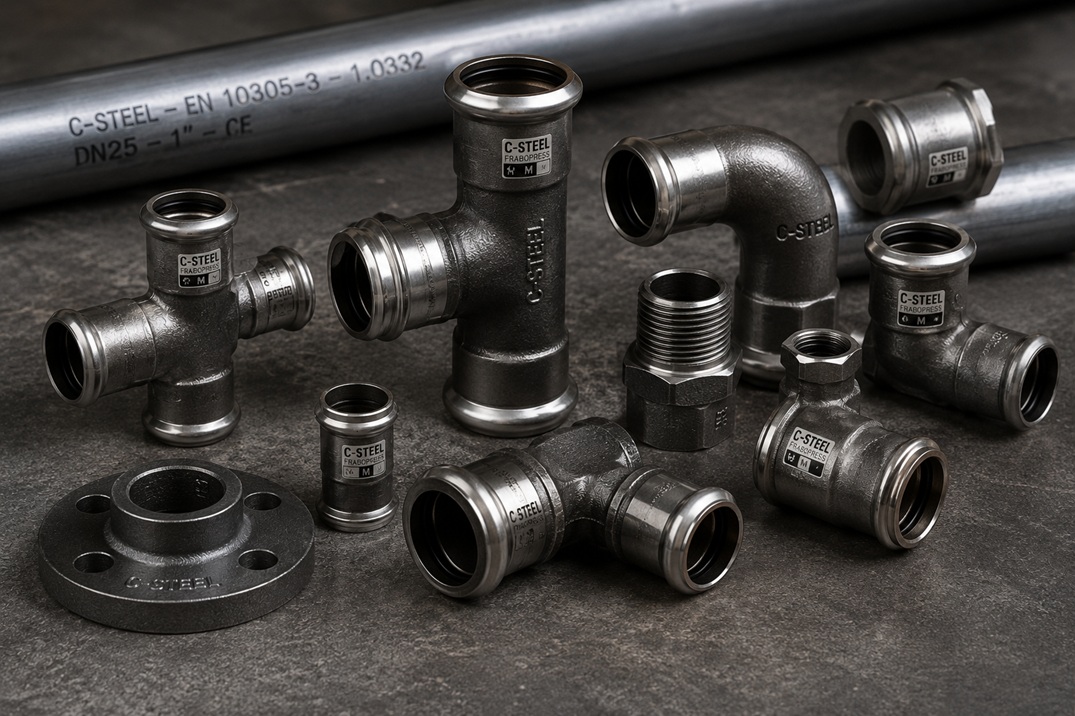

B. Lisovaná uhlíková ocel (C-Steel)

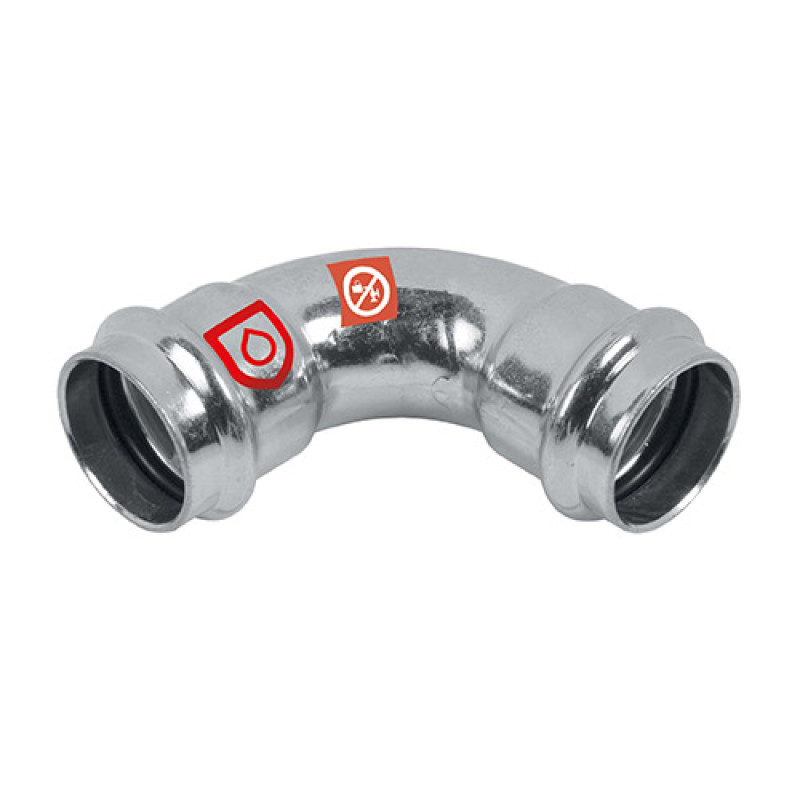

Moderní tenkostěnný systém trubek a tvarovek určený k rychlému spojování lisováním. Trubky jsou zevnitř černé (neuhlíkové) a zvenku galvanicky pozinkované pro ochranu před vzdušnou vlhkostí.

• Charakteristika: Lehká, estetická, s přesnými rozměry a bleskovou montáží bez použití plamene.
• Spojování: Lisováním pomocí systémových tvarovek s EPDM nebo Viton O-kroužkem pomocí lisovacích kleští.

Kde černá ocel DOKONALE funguje?

Černá ocel potřebuje pro svou dlouhověkost jediné: uzavřený systém bez přístupu kyslíku. Jakmile se voda v uzavřeném topném okruhu tzv. „odkysličí“, koroze se zastaví a trubky vydrží desítky let.

• Uzavřené teplovodní okruhy (Ústřední vytápění): Přívody k radiátorům, podlahovému topení, páteřní rozvody v kotelnách, strojovnách a bytových domech.
• Uzavřené okruhy chlazení a klimatizace: S použitím odpovídající parotěsné izolace.
• Stlačený vzduch: Pro suchý stlačený vzduch bez agresivních kondenzátů.
• Solární systémy a primární okruhy tepelných čerpadel: (Při použití tvarovek se speciálním tepluvzdorným těsněním).

Kde černou ocel NIKDY nepoužívat?

1. Rozvody pitné a teplé užitkové vody (TUV):

Černá ani uhlíková ocel NEMAJÍ atest na pitnou vodu. Voda s obsahem rozpouštěného kyslíku způsobuje okamžitou korozi, voda hnědne rezivými částicemi a dochází k rychlému proděravění stěn trubky. Na pitnou vodu patří výhradně nerez, měď, plastohliník nebo PPR!

 2. Otevřené systémy:

Místa, kde voda přichází do trvalého styku se vzduchem (např. staré otevřené expanzní nádoby, beztlaké nádrže).

3. Vlhké prostory bez vnější ochrany:

Pokud tenkostěnnou uhlíkovou ocel (C-Steel) uložíte do trvale vlhkého zdiva nebo ji necháte neizolovanou v chladicím okruhu, vnější vlhkost zkondenzuje na povrchu trubky a pozinkovanou vrstvu časem prožere koroze zvenčí.

Spojování černé oceli: Svařování vs. Závity vs. Lisování (C-Steel)

Proč je lisovaná uhlíková ocel (C-Steel) tak populární?

Lisování tenkostěnné uhlíkové oceli zkracuje čas montáže až o 60 % ve srovnání se svařováním nebo řezáním závitů.

• Pozor na profil čelistí: Stejně jako u ostatních lisovaných kovů si musíte dát pozor na profil lisovacích čelistí.
• Bezpečnostní O-kroužek (LBP): Lisovací tvarovky mají funkci detekce nezalisovaného spoje – pokud na spoj zapomenete, při tlakové zkoušce voda ihned viditelně protéká.

Srovnání materiálů pro rozvody vytápění

Jak zajistit černé oceli 100letou životnost? (Rady z praxe)

Aby vám systém z černé oceli fungoval bez jediného problému, dodržujte tato tři základní pravidla:

1. Používejte inhibitory koroze: Do topné vody v uzavřeném okruhu vždy přidejte kvalitní chemický inhibitor koroze a vodního kamene. Ten upraví pH vody a vytvoří na vnitřní stěně trubky ochranný film.
2. Pečlivě izolujte proti kondenzaci: Pokud používáte uhlíkovou ocel na chlazení nebo prochází-li potrubí chladnými prostory (sklep, garáž), musíte trubky neprodyšně obalit kaučukovou parotěsnou izolací. Zabráníte tím přístupu vzdušné vlhkosti k pozinkovanému povrchu a korozi zvenčí.
3. Při montáži odhrotujte hrany: Před zasunutím trubky do lisovací tvarovky C-Steel vždy pečlivě odhrotujte vnější i vnitřní hranu. Ostrá hrotitá hrana by při zasouvání mohla proříznout těsnicí O-kroužek uvnitř tvarovky.

Pozor na závity: Proč černá ocel a litina fungují jinak než mosaz?

Na první pohled vypadají závity na černé ocelové trubce a na mosazném ventilu stejně. Měří se na palce (, , , ), ale jejich geometrie a způsob těsnění se zásadně liší.

Zatímco většina běžných mosazných tvarovek používá válcové závity, černé ocelové a temperované litinové tvarovky využívají závity kuželové (kónické).

1. Válcový závit (G / ISO 228-1) – Typický pro MOSAZ

• Jak vypadá: Průměr závitu je po celé jeho délce stejný (je to válec).
• Jak funguje: Vnější a vnitřní závit do sebe hladce zašroubujete po celé délce. Závit sám o sobě spoj neukotví na krev ani neutěsní na principu stlačení kovu.
• Způsob těsnění: Spoléhá se buď na ploché těsnění (dosedací plochu na čele tvarovky), těsnicí O-kroužek, nebo na vyplnění mezery teflonovou nití či konopím.

2. Kuželový / Kónický závit (R / Rp / ISO 7-1 / EN 10226-1) – Typický pro ČERNOU OCEL a LITINU

• Jak vypadá: Vnější závit na černé ocelové trubce se směrem ke konci mírně zúží (tvoří kužel s úhlem ). Vnitřní závit v černé/litinové tvarovce je buď válcový (Rp), nebo rovněž kuželový (Rc).
• Jak funguje: Při zašroubovávání dochází k tomu, že se kužel vnějšího závitu zakousne a klinovitě vzpříčí uvnitř vnitřního závitu. Vznikne obrovský mechanický tlak „kov na kov“.
• Způsob těsnění: Primárně těsní samotný mechanický vzniklý klín v kombinaci s klasickým instalaterským konopím a těsnicí pastou (např. Unipak). Konopí se namotá do závitu, pasta ho zvláční a při zašroubování se vlákna lisují do mikroprostorů.

Smrtelné nebezpečí pro mosaz: Zákaz šroubování ocelového kužele do mosazi!

Nejčastější drahá chyba z praxe vzniká, když řemeslník nebo kutil vezme černou ocelovou trubku s kuželovým závitem (R) a začne ji vší silou šroubovat do mosazné tvarovky s vnitřním válcovým závitem (G).

Co se stane?

1. Ocelový kužel působí uvnitř mosazného kroužku jako klín.
2. Jelikož je ocel nesrovnatelně tvrdší než mosaz, při dotažení klíčem vyvine obrovský rozpínavý tlak směrem ven.
3. Mosazná tvarovka praskne! Trhlina často není vidět ihned, ale projeví se až po natlakování systému nebo při první teplotní změně vody, kdy se mosaz roztáhne a potrubí vyteče.

???? Pravidlo z praxe: Pokud potřebujete spojit černou ocel/litinu s mosazí, nikdy nedotahujte kuželový ocelový závit do mosazného těla "na krev". Pro přechod mezi ocelí a mosazí vždy používejte k tomu určené mosazné nebo bronzové přechodky s plochým dosedáním nebo prevencí proti roztržení.
