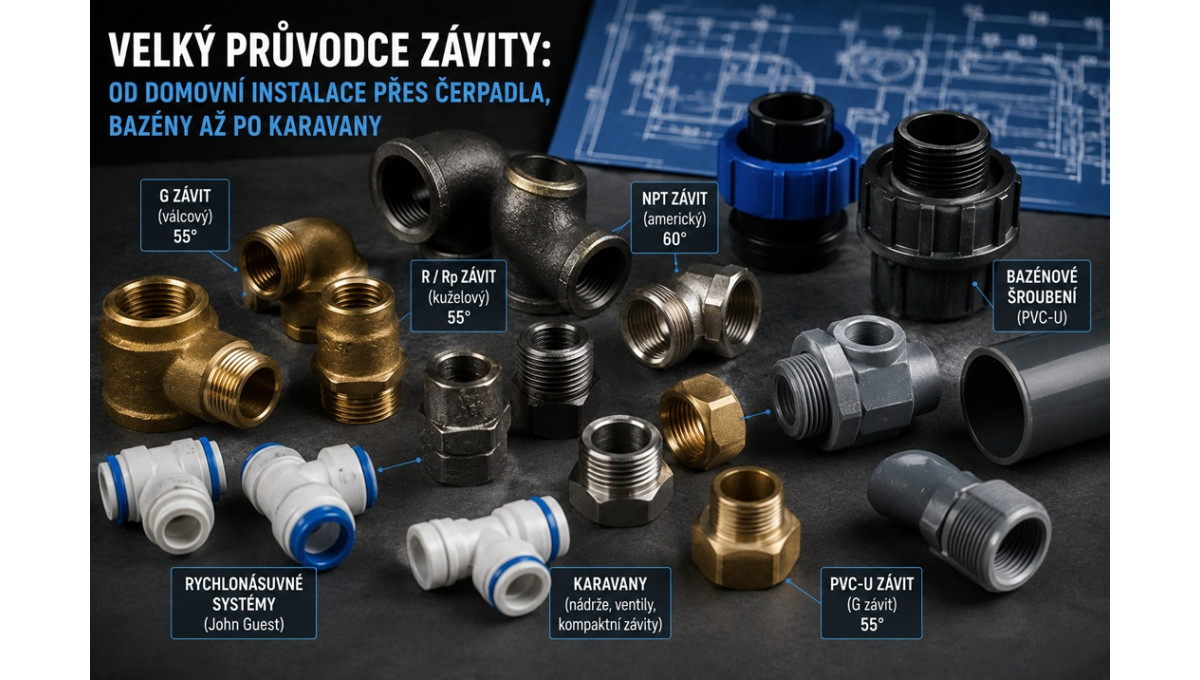

Závity: Od domovní instalace přes čerpadla a bazény až po karavany

V tomto velkém průvodci si přehledně rozebereme, s jakými závity se můžete potkat, v čem se liší a jak je správně kombinovat i těsnit, abyste nepředělávali práci dvakrát.

Evropská klasika: Trubkové závity (G a R / Rp)

Toto je absolutní základ, se kterým se setkáte u 90 % běžných vodovodních fitinků, ventilů, radiátorů a evropských čerpadel. Jedná se o tzv. Whitworthův trubkový závit s vrcholovým úhlem 55°.

A. Válcový trubkový závit – Označení „G“ (BSP)

• Jak funguje: Závit je po celé délce stejně široký (válcový).
• Kde ho najdete: Mosazné a nerezové tvarovky, vodovodní baterie, rohové ventily, běžná domovní čerpadla, zahradní kohouty.
• Jak se těsní: Jelikož závit sám o sobě nepěchuje kov na kov, těsní se primárně na čelní dosedací plochu (pomocí plochého těsnění či O-kroužku) nebo po závitu (teflonovou nití, páskou či konopím).

B. Kuželový trubkový závit – Označení „R“ (vnější) a „Rp“ (vnitřní)

• Jak funguje: Vnější závit (R) se směrem ke konci mírně rozšiřuje/zužuje (je kónický). Vnitřní závit (Rp) bývá válcový. Při zašroubování dochází ke klínovému efektu.
• Kde ho najdete: Fitinky z černé oceli, temperované litiny, lisované systémy (C-Steel, nerez), těžká průmyslová čerpadla.
• Jak se těsní: Klínovým stlačením v kombinaci s instalatérským konopím a těsnicí pastou nebo teflonovou nití.

Americká past: Závity NPT (National Pipe Taper)

Přivezli jste si čerpadlo z dovozu, americkou tlakovou nádobu, zařízení pro bazény nebo díly pro karavan z USA? Zde na vás číhá nejčastější past: Závit NPT.

• V čem je zrada: NPT závit vypadá na prvotní pohled téměř stejně jako evropský závit G nebo R. Používá ale vrcholový úhel 60° (místo evropských 55°) a u většiny dimenzí má jiné stoupání (počet závitů na palec).
• Co se stane při zaměnění: Pokud se pokusíte zašroubovat tvarovku se závitem G do závitu NPT, zašroubujete ji na 2 až 3 otáčky a pevně se kousne. Pokud ji natlačíte silou pomocí klíče, strhnete hřebeny závitu nebo plastové tělo čerpadla roztrhnete.

 Jak poznat NPT? Pokud máte díl z USA, Kanady nebo asijský import určený pro americký trh, zbystřete. NPT závity vyžadují speciální přechodky NPT / BSP (G).

Bazénová technologie a PVC-U: Šroubení a hrubé plastové závity

U bazénů, solárního ohřevu a pískových filtrací se klasická mosaz používá minimálně – agresivní bazénová chemie (a zejména slaná voda z chlorinátorů) by ji rychle zničila. Používá se PVC-U.

A. Převlečné matice a šroubení (Trapezoiďáky / Buttress threads)

• Kde je najdete: Připojení bazénových čerpadel (Speck, Hansa, Aqua Technix), 6cestných ventilů pískových filtrací, solárních desek.
• Charakteristika: Velké, hrubé plasty s vysokým stoupáním, které slouží k dotažení rukou (bez použití nářadí).
• Jak těsní: Přednosti těchto závitů nejsou těsněny v závitu! Závit slouží pouze jako stahovací mechanizmus, který přitlačí čelo trubky k tělu čerpadla/filtru přes silný gumový O-kroužek.
• Chyba z praxe: Lidé tyto plastové převlečné matice často omotávají teflonovou páskou. To je chyba! Teflon v závitu způsobí, že matici nedotáhnete dostatečně hluboko a O-kroužek uvnitř nezatěsní.

B. Standardní závitové přechodky PVC-U (G závit)

Tvarovky z PVC-U (např. vnější závit 1 1/2" × lepení 50 mm) využívají klasický trubkový závit G.

• Pozor na materiál: Při šroubování PVC-U tvarovky do litinového nebo mosazného čerpadla těsněte výhradně teflonovou nití nebo PTFE páskou. Konopí po namočení bobtná a plastovou tvarovku by roztrhlo!

Karavany, obytná auta a lodě: Džungle kompaktních rozvodů

V karavanech je málo místa, šetří se každý gram a tlak vody z čerpadla bývá nižší (obvykle 1,1 až 2,4 bar). Proto se zde potkáte se specifickými systémy:

A. Rychlonásuvné systémy (John Guest / Speedfit)

• Rozvody bývají vedeny v pevnějších trubkách (nejčastěji průměr 12 mm).
• Tvarovky často nemají závit vůbec, trubka se do nich pouze zasune. Pokud závit mají, jde o drobné metrické nebo G 1/2" / G 3/8" rozměry z plastu.

B. Závity u nádrží na vodu (DIN 96 / Kanystrové závity)

• Nádrže na čistou a odpadní vodu: Často využívají velkoprůměrové plastové uzávěry se širokým stoupáním (např. DIN 96 – průměr hrdla cca 96 mm).
• Pod těmito víky jsou často průchodky s klasickým G 1/2" nebo G 3/4" závitem pro ponorná čerpadla.

C.  POZOR na plynové závity v karavanu (Levý závit!)

• I když tento článek pojednává o vodě, v karavanech se vodovodní rozvody kříží s plynovými.
• Plynové závity (G 1/4" LH, M20x1,5): Mají LEVÝ ZÁVIT (utahují se proti směru hodinových ručiček) a bývají označené zářezem na matici. Nikdy se je nesnažte spojovat s vodovodními díly!

Čerpadla a domácí vodárny: Sání vs. Výtlak

Čerpadla jsou průsečíkem všech výše uvedených kategorií.

• Sací hrdlo (Sání): Bývá většinou větší (nejčastěji 1" nebo 5/4"). U ponorných i povrchových čerpadel se zde setkáte s vnitřním válcovým závitem (G). Zde je extrémně důležitá 100% těsnost proti přisávání vzduchu, jinak čerpadlo nezabere.
• Výtlačné hrdlo (Výtlak): Bývá menší (nejčastěji 1" nebo 3/4").
• Plastové příruby a hlavy čerpadel: Mnoho moderních zahradních čerpadel má tělo z plastu. Při šroubování mosazné nebo nerezové vsuvky do plastového těla čerpadla postupujte s nejvyšší opatrností!

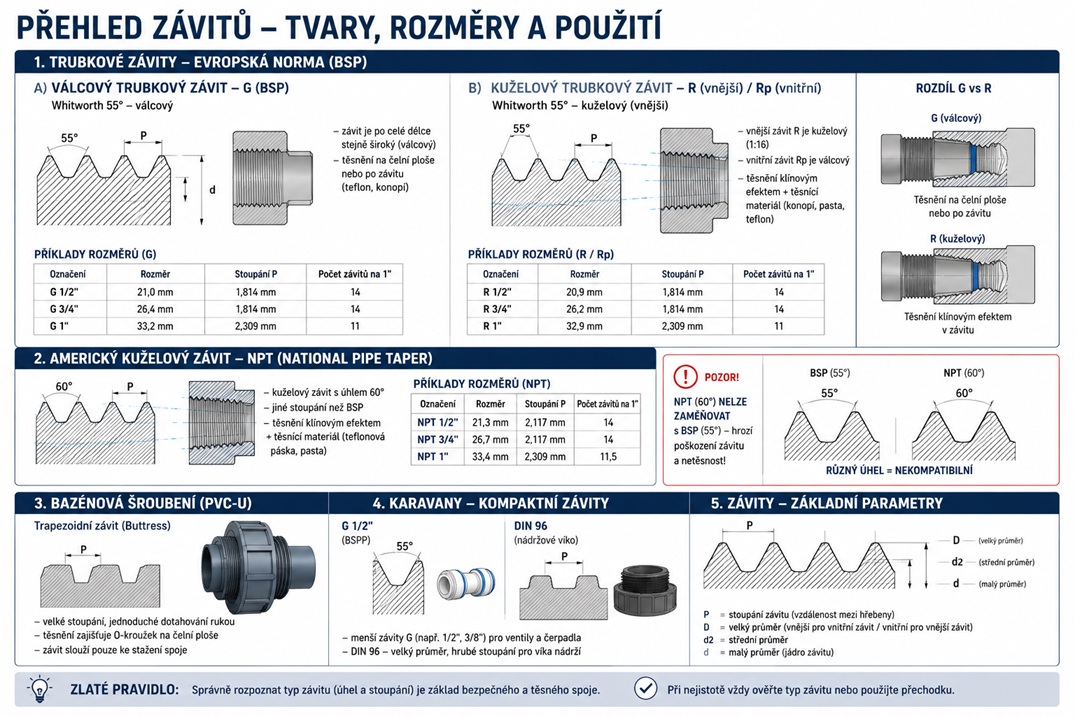

Přehledná tabulka závitů pro rychlou orientaci

Plynové závity: Pravý vs. Levý a v čem je hlavně rozdíl?

U plynových instalací se potkáte se dvěma základními světy: stacionární rozvody zemního plynu v budovách a mobilní/tlakové systémy propan-butanu (PB).

A. Domovní zemní plyn (Klasické závity G, R, Rp)

U domovních rozvodů zemního plynu se používají stejné základní rozměry závitů jako u vody (1/2", 3/4", 1"), ale platí pro ně přísnější normy (např. EN 10226-1):

• Závity jsou rozměrově shodné s vodovodními, ale všechny armatury musejí mít certifikaci pro plyn (odolnost vůči tlaku, teplotě a požáru).
• Používají se pravé závity (utahují se po směru hodinových ručiček).

B. Propan-butan, tlakové lahve a karavany (LEVÉ ZÁVITY – LH)

Všechny systémy pracující s tlakovým propan-butanem (LPG) využívají bezpečnostní levé závity (Left Hand – LH):

• Proč jsou levé? Jde o záměrný bezpečnostní prvek. Zabraňuje tomu, aby si kutil omylem připojil plynovou láhev na vodovodní nebo vzduchovou armaturu.
• Jak je poznat?
• Převlečná matice má na svých hranách vyfrézovaný drážkový zářez (vizuální označení levého závitu).
• Závit utahujete proti směru hodinových ručiček (doleva).
• Nejčastější rozměry v praxi:
• W 21,8 × 1/14" LH: Standardní závit na ventilu 5kg, 10kg a 33kg PB lahví v ČR.
• G 3/8" LH: Závit na malých 2kg PB lahvích (přímé připojení bez jednoúčelového ventilu).
• G 1/4" LH: Standardní připojovací závit pro plynové vařiče, grily a regulátory tlaku v karavanech.
• M20 × 1,5 LH: Často využívaný u vysokotlakých hadic v karavanech (systémy Truma, GOK).

Zlatá pravidla šroubování a těsnění (Jak neudělat chybu)

1. Kovový MALE (vnější) do plastového FEMALE (vnitřního) = RIZIKO:

Pokud šroubujete kovový vnější závit do plastového vnitřního závitu, plastové tělo se při dotažení snadno rozštípne. Použijte raději plastovou přechodku nebo utahujte výhradně rukou a těsněte jemnou teflonovou nití.

2. Konopí NEPATŘÍ na plast:

Instalatérské konopí při kontaktu s vodou nabobtná. Plastovou tvarovku rozpínající se konopí spolehlivě roztrhne. Na plast používejte teflonovou nit (např. Loctite 55) nebo teflonovou pásku.

3. Rozlišujte těsnění V ZÁVITU a MIMO ZÁVIT:

Pokud má tvarovka čelní rovnou plochu nebo drážku pro O-kroužek (např. převlečné matice, flexi hadičky, bazénová šroubení), závit samotný se netěsní. Těsnění se vkládá na čelo a závit slouží pouze jako stahovací prvek.

4. Zkontrolujte stoupání před použitím síly:

Pokud závit po 1 až 2 otáčkách drhne, zastavte. Zkontrolovali jste, zda nekombinujete NPT a G závit, nebo zda nemáte poškozený první hřeben?
