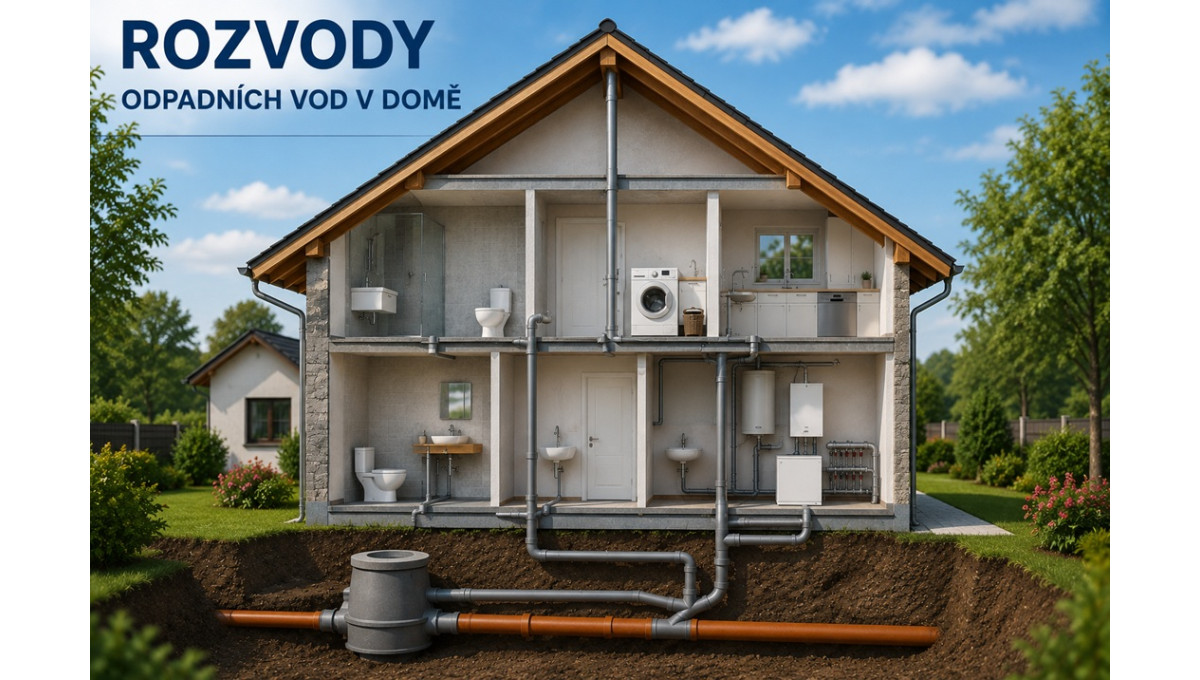

Rozvody odpadních vod v domě

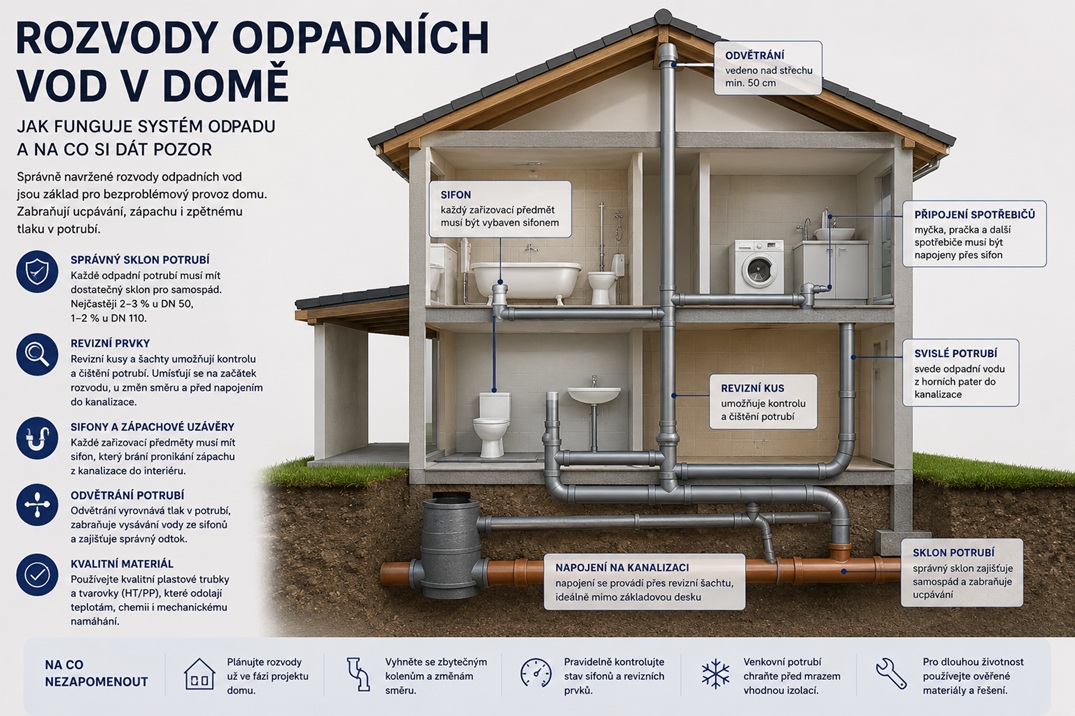

Rozvody odpadních vod v domě: Jaké normy a pravidla je nutné dodržet?

Odpadní potrubí patří mezi části domu, které po dokončení většinou nejsou vidět. Právě proto bývají chyby při montáži velmi nepříjemné a nákladné. Špatně navržená kanalizace může způsobovat zápach, hlučnost, pomalé odtékání vody, opakované ucpávání nebo dokonce vytékání odpadní vody zpět do objektu.

Vnitřní kanalizace musí splňovat požadavky českých a evropských technických norem, zejména souboru ČSN EN 12056, který upravuje navrhování, dimenzování, montáž a provoz gravitačních odvodňovacích systémů v budovách.

Podívejme se na nejdůležitější zásady, které by měl znát každý stavebník i instalatér.

1. Správný spád potrubí je základ

Nejčastější chybou bývá špatný sklon odpadního potrubí.

Mnoho lidí si myslí, že čím větší spád, tím lépe. Ve skutečnosti musí být spád navržen tak, aby voda odnášela i pevné nečistoty.

Příliš malý spád

Pokud voda teče pomalu: pevné nečistoty se usazují, potrubí se zanáší, vznikají časté ucpávky.

Příliš velký spád

Pokud voda odtéká příliš rychle: kapalina uteče, pevné částice zůstávají v potrubí, vznikají usazeniny.

Proto normy vyžadují správné dimenzování a sklon potrubí podle jeho průměru a účelu.

Jak by to mělo být?

U běžné domovní kanalizace se doporučuje:

Správně

Potrubí DN110 od WC dlouhé 5 metrů:

• začátek potrubí = 100 cm
• konec potrubí = 92 cm

Spád = 8 cm na 5 metrů

Špatně

Potrubí DN110 se spádem 10 cm na metr.

Voda odteče příliš rychle a pevné částice zůstávají v potrubí.

2. Každý zařizovací předmět musí mít sifon

Sifon není pouze kus plastu pod umyvadlem.

Jeho úkolem je vytvořit vodní uzávěru, která zabraňuje pronikání kanalizačních plynů do interiéru.

Bez sifonu se mohou objevovat: nepříjemné pachy, bakterie, zvýšená vlhkost.

Normy kladou velký důraz právě na hygienické požadavky a ochranu proti pronikání zápachu z kanalizace.

Jak by to mělo být?

Sifon musí být pod každým: umyvadlem, dřezem, vanou, sprchovým koutem, kondenzačním kotlem, pračkou.

Správně

Kuchyňský dřez:

Dřez → sifon → odpadní potrubí

Špatně

Dřez napojený hadicí přímo do odpadu bez sifonu.

Výsledek: zápach z kanalizace, pronikání plynů do interiéru.

3. Kanalizace musí být odvětraná

Mnoho problémů vzniká kvůli špatnému odvětrání stoupaček.

Když voda padá svislým potrubím, vytváří podtlak a přetlak.

Pokud systém není správně odvětraný: vysávají se sifony, vzniká zápach, odtok je hlučný, dochází ke kolísání tlaku v potrubí.

Proto bývá hlavní stoupačka vyvedena nad střechu objektu. Odvětrání kanalizace je jedním ze základních požadavků vnitřních kanalizačních systémů.

Jak by to mělo být?

Hlavní kanalizační stoupačka:

WC → stoupačka DN110 → pokračování nad střechu

Odvětrání musí být vyvedeno nad střechu objektu.

Správně

Dvoupodlažní dům:

WC v přízemí + koupelna v patře → jedna odvětraná stoupačka DN110.

Špatně

Stoupačka ukončená na půdě.

Po čase se objeví: zápach, bublání v odpadech, vysávání sifonů.

4. Musí být zajištěna možnost čištění

Každá kanalizace se může jednou ucpat.

Proto musí být navržena tak, aby ji bylo možné vyčistit.

Používají se: čistící kusy, revizní tvarovky, přístupné revizní šachty.

Projektování kanalizace musí počítat s budoucí údržbou a přístupností systému.

Jak by to mělo být?

Revizní kus se doporučuje: na patě stoupačky, před delšími vodorovnými úseky, za několika změnami směru.

Správně

WC → koleno → revizní kus → hlavní odpad.

Špatně

Pět metrů potrubí pod podlahou bez jediného revizního otvoru.

V případě ucpání je nutné rozebírat podlahu.

5. Správné dimenzování potrubí

Každý druh odpadu vyžaduje jiný průměr potrubí.

Například:

• umyvadlo používá menší dimenzi,
• vana větší,
• WC největší.

Častou chybou při rekonstrukcích bývá poddimenzování potrubí.

Následkem může být: pomalé odtékání, hlučnost, časté zanášení.

Dimenzování kanalizace řeší norma ČSN EN 12056-2.

Jak by to mělo být?

Umyvadlo-DN40 nebo DN50

Kuchyňský dřez-DN50

Sprcha-DN50

Vana-DN50

Pračka-DN50

WC-DN110

Hlavní stoupačka-DN110

6. Zákaz ostrých změn směru

Odpadní voda by měla proudit co nejplynuleji.

Proto se doporučuje:

✅ dvě kolena 45°

místo

❌ jednoho kolena 90°

Důvod je jednoduchý: menší odpor proudění, nižší riziko ucpání, snadnější čištění.

7. Ochrana proti zpětnému vzdutí

Při silných deštích nebo přetížení veřejné kanalizace může dojít ke zpětnému vzdutí odpadních vod.

To představuje jedno z největších rizik zejména pro: sklepy, suterény, technické místnosti.

Řešením bývají: zpětné klapky, přečerpávací stanice, ochranné armatury.

Jak by to mělo být?

Pokud je WC nebo koupelna pod úrovní veřejné kanalizace:

• instalace zpětné klapky,
• případně přečerpávací stanice.

Příklad

Sklepní koupelna:

WC → zpětná klapka → kanalizace

Bez klapky může při přívalovém dešti dojít k vytopení sklepa splaškovou vodou.

Normy řeší také ochranu budov proti zaplavení a zpětnému toku odpadních vod.

8. Potrubí musí být správně kotveno

Odpadní potrubí se při změnách teplot roztahuje a smršťuje.

Jak by to mělo být?

Přibližné rozteče objímek:

DN50-každých 0,5–0,8 m

DN110-každých 1–1,5 m

Pokud není správně upevněno: vzniká hluk, mohou se uvolnit spoje, dochází k deformacím.

9. Pozor na hluk z kanalizace: Jak zajistit dokonale tichou domácnost?

Když se řeší komfort bydlení, často myslíme na zateplení nebo trojskla v oknech. Na co se ale pravidelně zapomíná, je akustika vnitřní kanalizace. Asi nikdo nechce v obývacím pokoji nebo ložnici poslouchat, že v patře zrovna někdo spláchl toaletu nebo že doprala pračka.

Hluk v kanalizačním potrubí vzniká nárazem odpadní vody o stěny trubek (zejména v místech změn směru a ve svislých svodech) a následným přenosem vibrací do stavební konstrukce.

Naštěstí existují 3 osvědčené způsoby, jak hluk z kanalizace spolehlivě vyřešit:

1. Základ úspěchu: Použijte odhlučněné (nehlučné) potrubí

Zapomeňte na klasické šedé HT trubky v místech, kde potrubí prochází obytnými místnostmi. Standardní tenkostěnné trubky fungují jako ozvučnice a hluk bezproblémově propouští.

• Řešení: Použijte speciální odhlučněné kanalizační systémy (např. Rehau Raupiano, Wavin AS+ nebo Skolan). Tyto trubky jsou vyrobeny z materiálu s vysokou hustotou (plněného minerály), mají zesílenou stěnu a speciální akustické odbočky, které tlumí nárazy vody.
• Tip z praxe: Rozdíl v hlučnosti mezi běžným a odhlučněným potrubím je až několikanásobný (snížení hluku pod hranici 20 dB, což je úroveň šepotu).

2. Správné kotvení aneb Přerušte akustické mosty

Sebelepší tichá trubka nebude fungovat, pokud ji ke zdi připevníte obyčejnou plastovou nebo kovovou objímkou napevno. Vibrace z protékající vody se pak přenesou přímo do stěn domu.

• Řešení: Pro upevnění potrubí používejte výhradně akustické objímky s gumovou tlumicí vložkou.
• Při montáži tichých systémů se používá kombinace tzv. předpjatých pevných objímek a volných objímek, které zamezují šíření strukturálního hluku do zdiva.

3. Akustická izolace potrubí

Pokud již máte klasické potrubí namontované a nechcete ho kompletně měnit, nebo chcete tichý systém ještě více pojistit před zazděním či zakrytím sádrokartonem, sáhněte po izolaci.

• Řešení: Obalte stoupačky a svody speciální akustickou izolací (např. minerální vlnou s vysokou objemovou hmotností nebo speciálními kaučukovými pásy s tlumicí vrstvou).
• Důležité: Izolace musí být souvislá, bez vynechaných míst v detailech kolem kolen a odboček.

Nezapomeňte na větrání kanalizace

Hluk (především nepříjemné "pukání" a glgání v syfonech) může způsobovat i podtlak v potrubí, pokud systém nemá správně vyřešené odvětrání nad střechu. Když voda zaplní celý průřez trubky, vytvoří podtlak, který vysaje vodu ze syfonů umyvadel či sprch, což doprovází silný hluk a následný zápach. Řešením je vyvedení stoupačky nad střechu nebo montáž přivzdušňovacího ventilu.Co se vyplatí použít při montáži?

Pro kvalitní a dlouhodobě bezproblémovou kanalizaci se doporučuje použít:

• kvalitní HT potrubí,
• kanalizační kolena 45°,
• revizní kusy,
• odvětrávací hlavice,
• zpětné klapky,
• kanalizační tvarovky renomovaných výrobců.

Právě snaha ušetřit na materiálu bývá jedním z důvodů pozdějších problémů.

Shrnutí

Dobře navržená kanalizace není vidět, není slyšet a člověk o ní prakticky neví. Aby tomu tak bylo, musí být dodrženy základní technické zásady:

• správný spád potrubí,
• dostatečné odvětrání,
• vhodné dimenzování,
• možnost čištění,
• ochrana proti zpětnému vzdutí,
• kvalitní materiály a armatury.

Právě chyby v těchto oblastech bývají nejčastější příčinou problémů s domácí kanalizací.
