Rádce kutila i profesionála: Jak namontovat PE potrubí, aby neteklo, a jak se vyhnout fatálním chybám?

V tomto specializovaném průvodci se zaměříme na praktické rady z terénu. Podíváme se na správný výběr potrubí podle typu půdy, detailní postup montáže, nejčastější chyby a rychlou první pomoc, když začne téct armatura či zahradní kohout.

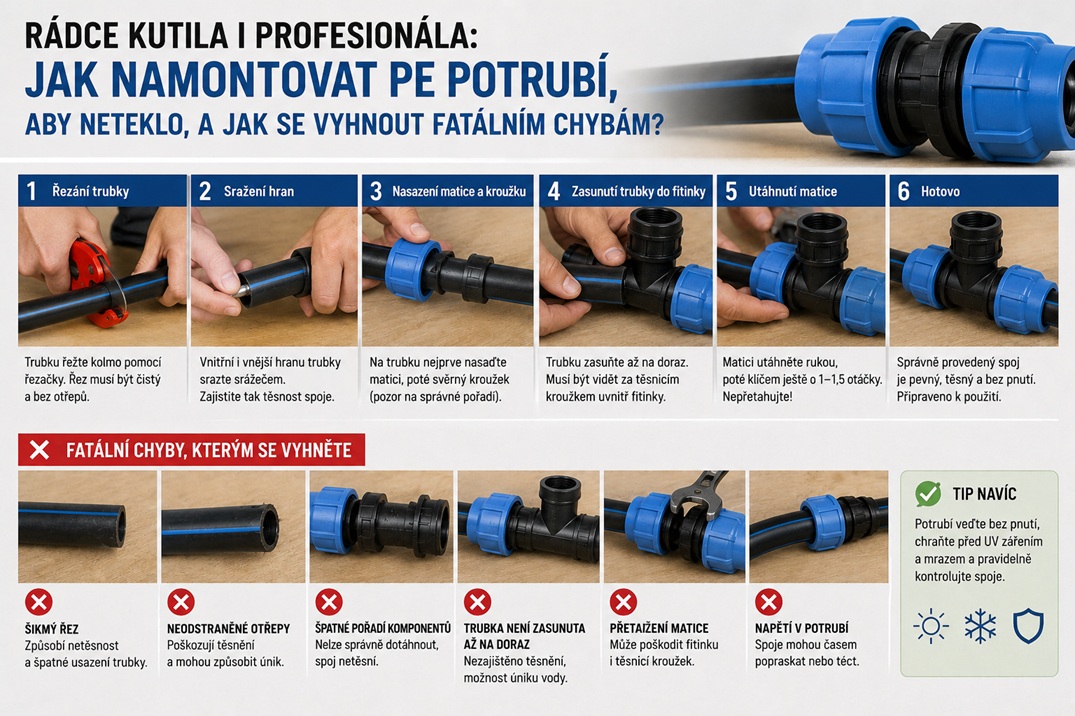

1. Správný postup montáže svěrných spojek step-by-step

Nejčastější příčinou tekoucích spojů není vadný materiál z obchodu, ale nesprávný postup při kompletaci. Dodržením těchto 5 kroků zajistíte dokonale těsný spoj na první dobrou:

1.     Rovný řez: Trubku uřízněte speciálními nůžkami na plast přesně kolmo. Šikmý řez zapříčiní, že trubka nedosedne na vnitřní doraz rovnoměrně.

2.     Sražení hrany (Zásadní krok): Nožem, pilníkem nebo odhrotovačem mírně srazte vnější hranu trubky do hladkého úkosu. Pokud to neuděláte, ostrá hrana plastu může při zasouvání proříznout nebo vytrhnout vnitřní gumové těsnění fitinky.

3.     Příprava fitinky: Povolte matici na fitince o několik otáček (nemusíte ji rozebírat celou).

4.     Zatlačení na doraz (Klíčový moment): Zatlačte trubku do fitinky. Ucítíte první odpor – to je gumový těsnicí O-kroužek. Trubku musíte silou protlačit ještě dál (cca 1 až 2 cm) skrz toto těsnění až na pevný vnitřní doraz těla fitinky. Konec plastové trubky můžete pro snazší skluz navlhčit vodou nebo mýdlem.

5.     Dotažení: Plastové a PPS matice dotáhněte pevně rukou (u průměrů nad 32 mm použijte plastový utahovací klíč). Mosazné matice (u klasické mosazi na PE i u univerzální řady GEBO Cobraring) dotáhněte pevně pomocí stranového nebo instalatérského klíče s citem pro daný materiál.

2. Jak vybrat správnou PE trubku podle podloží?

Než kopnete do země, musíte vědět, v jaké půdě bude potrubí uloženo. Výběr správného typu materiálu vám může ušetřit dny těžké práce s prosíváním písku nebo tisíce korun za opravy proříznutého plastu.

Písčité a měkké podloží (Bez kamení)

• Vhodná volba: Klasické PE-HD nebo PE-MD potrubí.
• Rada pro pokládku: V čisté hlíně či písku nehrozí trubkám žádné bodové zatížení. Stačí vykopat rýhu, vyrovnat dno a potrubí bez obav uložit.

Kamenitá, štěrková a stavební suť (Ostré podloží)

• Vhodná volba: Dvouvrstvé potrubí PE-HD PE100RC (např. od českého výrobce LUNAPLAST).
• Rada pro pokládku: Označení RC (Resistance to Crack) garantuje extrémní odolnost proti šíření trhlin a bodovému zatížení ostrými kameny. Toto potrubí má certifikaci pro otevřenou pokládku bez pískového lože. Nemusíte tak kupovat tuny písku na obsyp ani pracně čistit dno výkopu od kamení – trubku položíte přímo do jakéhokoliv náročného terénu.

Bahno, jíl a nestabilní, podmáčená půda

• Vhodná volba: PE-HD PE100RC nebo silnostěnné PE-MD trubky (těžká řada) v kombinaci s mosaznými svěrnými spojkami nebo prémiovými PPS tvarovkami.
• Rada pro pokládku: V bahnitém a jílovitém podloží dochází při střídání sucha a mokra k velkým pohybům a sedání půdy. Obyčejné plastové rychlospojky by mohl tlak posouvajícího se jílu deformovat. Masivní mosazné fitinky nebo tuhé PPS tvarovky udrží spoj stoprocentně fixovaný i v nestabilním terénu.

Pod příjezdové cesty, chodníky a parkovací stání

• Vhodná volba: Silnostěnné PE-MD trubky (PN12,5) nebo PE100RC (PN16).
• Rada pro pokládku: Tam, kde bude nad potrubím projíždět automobil či těžká technika, dochází k permanentním otřesům. Potrubí uložte do dostatečné hloubky a ideálně jej chraňte ještě červenou chráničkou (kopoflex), která pohltí dynamické nárazy z povrchu.

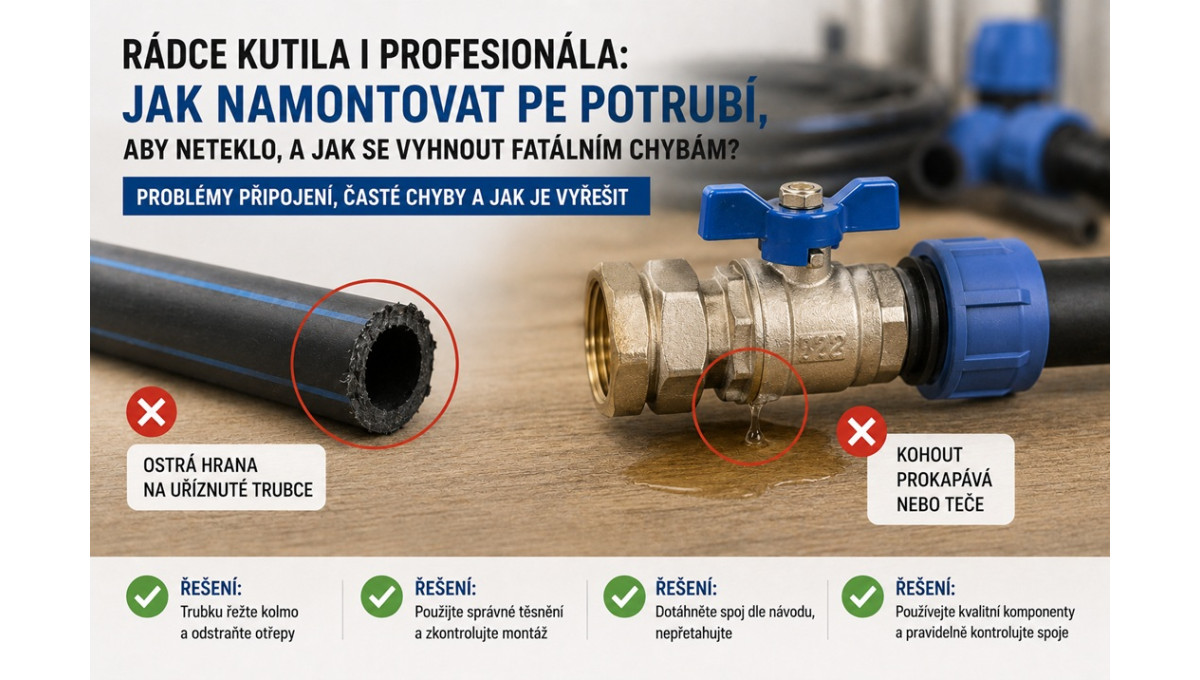

3. Nejobávanější chyby při montáži PE programu

I s těmi nejlepšími trubkami a tvarovkami můžete při montáži splakat nad výdělkem, pokud podceníte zdánlivé detaily. Zde jsou 4 nejčastější prohřešky, kvůli kterým spoje pod zemí nejčastěji selhávají:

• Nedostatečné zatlačení trubky za O-kroužek: Naprostá klasika. Trubka se při zasouvání zasekne o gumový těsnicí kroužek a kutil si myslí, že je na dorazu. Začne utahovat matici, jenže trubka vůbec neprošla skrz těsnění. Spoj pak sice drží mechanicky pohromadě, ale po spuštění tlaku okamžitě teče. Vždy tlačte trubku dál, dokud neucítíte pevný kovový či plastový doraz těla fitinky.
• Ostrá hrana na uříznuté trubce: Pokud trubku uříznete (zejména pilkou na železo) a hranu nezačistíte a mírně nesrazíte nožem do úkosu, stane se z ní břitva. Při zasouvání do fitinky tato ostrá hrana vnitřní gumový O-kroužek buď úplně prořízne, nebo ho vytrhne z jeho drážky a natlačí před sebe. Výsledek je nevratně poškozené těsnění a kapající spoj.
• Přetažení plastových závitů silou: Plastové rychlospojky a PPS tvarovky jsou konstruovány tak, aby do průměru 32 mm stačilo pevné dotažení lidskou rukou, případně speciálním plastovým klíčem. Pokud na plastovou matici nasadíte masivní kovový instalatérský klíč (siko kleště) a zaberete plnou silou, plastový závit strhnete nebo samotné tělo fitinky deformujete či roztrhnete.
• Špatný směr nebo chybějící vnitřní komponenty: Při rozebírání fitinky (např. při jejím čištění nebo zkoušení nanečisto) lidé často popletou pořadí nebo směr vnitřních kroužků. Rozříznutá bílá kleština (svěrný kroužek s břity) musí svým kónickým tvarem vždy směřovat ven k utahovací matici, aby se při jejím dotahování svírala. Pokud ji otočíte obráceně, břity se do trubky nezakousnou a tlak vody trubku z fitinky jednoduše vystřelí.

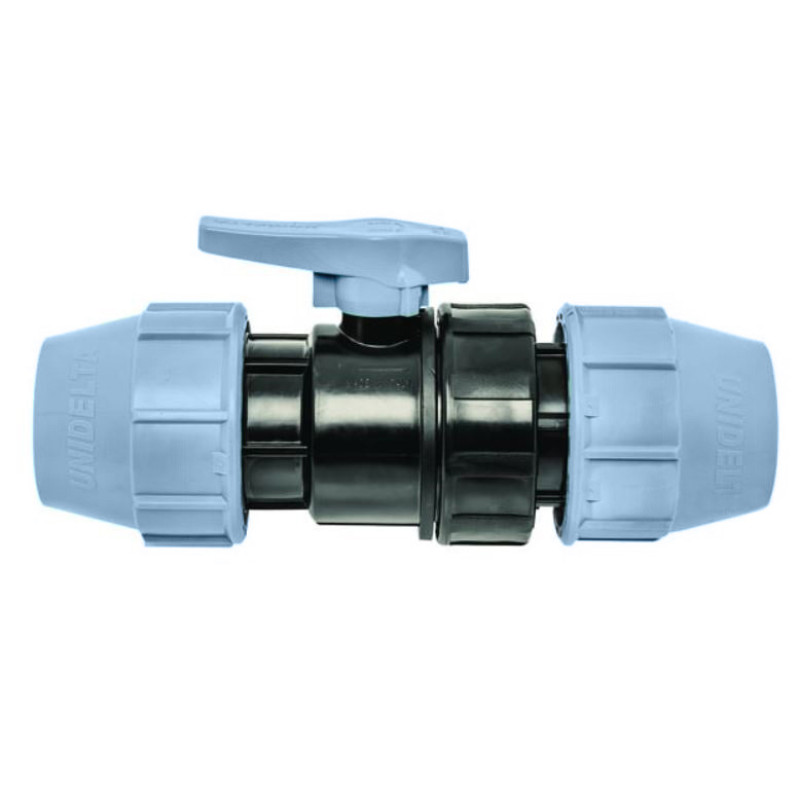

4. První pomoc: Jak vyřešit nejčastější problémy s PE kohoutem?

A. Kohout prokapává nebo teče

Pokud máte na zahradě osazený plastový PE kohout nebo ventil a začala pod ním prosakovat voda, nepanikařte. Ve většině případů netřeba hned kupovat nový díl. Zde je postup, jak problém diagnostikovat a vyřešit:

Zjistěte přesné místo úniku:

• Pokud voda kape kolem trubky (ze svěrné matice), trubka je pravděpodobně málo zasunutá, nebo je poškozený vnitřní O-kroužek.
• Pokud kape ze závitu, kde je kohout našroubovaný na jinou armaturu, selhalo těsnění závitu.
• Pokud kape přímo z těla/otočné páky kohoutu, jde o mechanické opotřebení nebo nečistotu uvnitř mechanismu.

Řešení prokapávání kolem trubky:

1.     Zavřete hlavní přívod vody a vypusťte tlak z potrubí.

2.     Povolte matici kohoutu a vytáhněte trubku.

3.     Zkontrolujte vnitřní gumový O-kroužek. Pokud je suchý, zanesený blátem nebo pískem, důkladně ho očistěte a mázněte silikonovou vazelínou. Pokud je prasklý nebo zkroucený, vyměňte ho za nový.

4.     Srazte hranu trubky a zatlačte ji silou až na úplný doraz za tento kroužek. Matici pevně dotáhněte.

Řešení prokapávání v závitu:

U plastových závitů zapomeňte na klasické instalatérské konopí – to po navlhčení přirozeně nabobtná a obrovským vnitřním tlakem může plastový závit kohoutu roztrhnout. Kohout vyšroubujte, očistěte závit a omotejte jej buď Teflonovou páskou, nebo použijte těsnicí teflonovou šňůru (např. Loctite 55). Našroubujte s citem zpět.

Řešení, když kape zpod ovládací páky (kolem hřídelky):

U levnějších PE kohoutů bývá vnitřní mechanismus pevně nalisovaný a nejde opravit – v takovém případě je nutné kohout vyměnit. U kvalitnějších modelů lze odšroubovat horní matici pod pákou a vyměnit drobný těsnicí kroužek na hřídelce. Často však stačí kohout jen několikrát plně otevřít a zavřít, aby se vyplavil případný kamínek či zrnko písku, které brání dokonalému dovření vnitřního ventilu.

B. Z kohoutu teče jen slabý proud (Ztráta tlaku)

Pokud čerpadlo běží na plný výkon, ale z PE kohoutu voda sotva teče, problémem bývá mechanické ucpání. Plastové rozvody na zahradě často nasávají nečistoty při montáži nebo znečištěnou vodu ze studny či sudu.

• Řešení:

1.     Odšroubujte kohout z potrubí a podívejte se do jeho těla. Velmi často se v něm zasekne kousek plastové špony z nezačištěné trubky, kamínek nebo hlemýžď, který vlezl do hadice během realizace výkopu.

2.     Pokud je v systému před kohoutem zařazen filtr, zkontrolujte a propláchněte jeho vložku.

3.     Zkontrolujte, zda nedošlo k zalomení samotné PE trubky v zemi (např. v ostrém ohybu bez použití kolena) – polyetylen se může při velkém namáhání „přiškrtit“, čímž se dramaticky zmenší vnitřní průtok.

C. S pákou kohoutu nelze otočit (Zatuhlý ventil po zimě)

Pokud necháte kohout přes zimu zavřený a zůstane v něm zbytek vlhkosti, nebo pokud se v něm usadí vodní kámen a řasy, mechanismus (kulový uzávěr) může přes zimu pevně zatuhnout. Pokud na páku zatlačíte silou, plastové madlo snadno ulomíte.

• Řešení:

1.     Nikdy nepoužívejte hrubé násilí nebo kleště přímo na plastovou páku.

2.     Pokuste se tělo kohoutu opatrně prolít teplou vodou (pokud je zatuhlý kvůli vodnímu kameni nebo jemnému mrazíku).

3.     Nastříkejte do mechanismu kolem otočné hřídelky uvolňovač šroubů nebo silikonový olej a nechte ho několik minut působit.

4.     Opatrně poklepávejte na tělo ventilu a zkoušejte pákou hýbat jemně sem a tam (v rozsahu pár milimetrů), dokud se vnitřní kulička neuvolní.

D. Tlak vody vytrhl trubku z kohoutu

Tento fatální problém nastává ve chvíli, kdy se prudce zvýší tlak v systému (např. při rychlém zavření elektromagnetických ventilů závlahy – tzv. vodní ráz), nebo pokud byla montáž odbytá.

• Řešení:

1.     Uzavřete přívod vody a kompletně rozeberte svěrnou matici kohoutu.

2.     Zkontrolujte stav bílého rozříznutého kroužku (kleštiny). Pokud jsou jeho vnitřní plastové nebo kovové břity obroušené a hladké, kroužek už nedokáže trubku udržet a musíte jej vyměnit za nový.

3.     Podívejte se na konec samotné trubky. Pokud je poškozený, poškrábaný nebo zdeformovaný od předchozího vytržení, musíte tento konec (cca 5 cm) rovně odříznout. Kleština se potřebuje zakousnout do panenského, zdravého plastu.

4.     Spoj znovu sestavte v přesném pořadí komponentů a dbejte na to, aby kónický tvar bílé kleštiny směřoval ven k utahovací matici.

5. Často kladené dotazy zákazníků (FAQ)

Mohu PE trubky nechat v zemi přes zimu, nebo popraskají?

Polyetylen je do jisté míry elastický, ale pokud v něm zůstane plný tlak vody a ta zmrzne, led trubku (a hlavně fitinky) dříve či později roztrhá. Zahradní rozvody a závlahy je nutné před zimou kompletně vypustit nebo profouknout kompresorem. Pouze potrubí uložené v nezámrzné hloubce (v ČR cca 80–120 cm pod terénem) je před mrazem v bezpečí po celý rok.

Jaký je rozdíl mezi trubkou s modrým a zeleným pruhem?

• Modrý pruh (případně celomodrá trubka): Je certifikovaná pro rozvody pitné vody. Materiál splňuje přísné hygienické limity a neuvolňuje do vody žádné škodlivé látky.
• Zelený pruh (nebo žlutý/celočerný): Používá se pro užitkovou vodu, dešťovou vodu, závlahy nebo průmyslové účely. Nesmí se používat jako přívod pitné vody do domu.

Mohu kombinovat plastové trubky od jednoho výrobce a plastové fitinky od jiného?

Ano, u PE programu platí přísná standardizace vnějších průměrů trubek (20, 25, 32 mm atd.). Pokud máte trubku o vnějším průměru 32 mm, bude pasovat do jakékoliv svěrné fitinky o rozměru 32 mm na trhu.

Jak hluboko musím PE trubky zakopat, když přes ně občas přejedu autem?

Pokud jde o běžný zahradní rozvod (např. klasické PE-HD), standardní hloubka pro ochranu před běžným mechanickým zatížením na zahradě je cca 30–50 cm. Pokud však trubka vede pod příjezdovou cestou, kde hrozí přejíždění automobilem, měla by jít do hloubky minimálně 80 cm a ideálně by měla být navlečená v ochranné chráničce (tzv. kopoflex trubce), která rozloží tlak okolní zeminy. Pro taková místa rovnou volte silnostěnné PE-MD nebo PE100RC potrubí.

Jaký průměr PE trubky mám zvolit pro zahradní závlahu nebo kohout?

Nejčastější chybou je poddimenzování potrubí.

• Pro krátké rozvody k jednomu zahradnímu kohoutu (do 15 metrů) obvykle stačí průměr 25 mm (odpovídá zhruba 3/4" potrubí).
• Pro hlavní páteřní rozvody závlahových systémů nebo delší trasy vždy sáhněte po průměru 32 mm (odpovídá 1"). Větší průměr výrazně snižuje hydraulické ztráty třením. Pokud byste zvolili příliš úzkou trubku, na jejím konci vám drasticky klesne tlak a postřikovače nebudou mít sílu se vysunout.

Jak utěsnit přechod z plastové PE fitinky na kovový závit (např. mosazný ventil)?

Při přechodu na kovový závit (fitinky s vnějším či vnitřním závitem) buďte opatrní při volbě těsnění. Na plastové závity nikdy nepoužívejte klasické instalatérské konopí. Konopí po styku s vodou nabobtná a jelikož má obrovskou rozpínavou sílu, plastový závit tvarovky spolehlivě roztrhne. Pro spoje plast-kov nebo plast-plast vždy používejte výhradně teflonovou pásku nebo speciální těsnicí teflonovou šňůru.

6. Rychlá pomůcka: Jak správně spočítat palce na milimetry?

Jedním z nejčastějších zádrhelů při nákupu svěrných spojek a trubek je kombinace metrických rozměrů (v milimetrech) a palcových závitů (v palcích / " ). PE trubky se vždy měří podle vnějšího průměru v milimetrech, zatímco ventily, filtry nebo čerpadla mají závity v palcích.

Zde je jednoduchá tabulka, podle které okamžitě poznáte, co k sobě pasuje:

Příklad z praxe: Pokud máte doma hlubinné čerpadlo s výtlačným otvorem 1" (vnitřní závit) a chcete na něj napojit PE trubku o průměru 32 mm, budete potřebovat Svěrnou spojku PE 32 × 1" s vnějším závitem.

7. Jaké nářadí si připravit před začátkem práce?

Montáž PE programu je oblíbená právě proto, že nevyžaduje drahé svářečky. Přesto se vám bude hodit pár základních pomocníků, se kterými půjde práce od ruky:

1.     Nůžky na plastové trubky: Zajistí dokonalý, čistý a kolmý řez bez otřepů. Zapomeňte na pilku na železo, ze které padají špony do potrubí.

2.    Odhrotovač / sražeč hran: Malý plastový nástroj, který během sekundy vytvoří na konci trubky ideální úkos, aby trubka hladce vklouzla přes těsnicí O-kroužek.

3.     Utahovací klíč na PE spojky: Pro průměry trubek od 32 mm výše je dotažení rukou už poměrně namáhavé. Speciální plastový tvarový klíč vám poskytne potřebnou páku, aniž byste poškodili plastovou matici tvarovky.

4.     Teflonová šňůra nebo páska: Pro stoprocentní utěsnění všech přechodových závitů.

Shrnutí: Jak na bezchybný projekt?

Při plánování venkovních rozvodů vody vždy přizpůsobte volbu materiálů podmínkám:

• Na běžný rozvod v čisté zemi použijte klasické PE-HD.
• Do kamenitého podloží bez nutnosti pískování sáhněte po odolném PE100RC od LUNAPLASTU.
• Pod příjezdové cesty patří silnostěnné PE-MD trubky.
• Pro kritické spoje v zemi s vysokými nároky na pevnost zvolte poctivé mosazné spojky na PE nebo prémiové PPS tvarovky.
