Průvodce jednosměrnými ventily: Sací koš vs. sací klapka a jak vybrat správný typ zpětného ventilu

Pojďme si v tom udělat jasno, ukázat si jejich přesné využití a rozebrat jednotlivé konstrukce (od klasického Euroblocku až po nerez), které u nás najdete.

Sací koš vs. sací klapka – Jaký je v nich rozdíl?

Ačkoliv obě součástky slouží k tomu, aby ve studni nepadala voda a čerpadlo neběželo nasucho, každá se montuje jinam a vypadá trochu jinak.

Sací koš (Koncový prvek)

Sací koš se montuje na úplný konec sací hadice nebo trubky, která je ponořená hluboko pod hladinou vody ve studni či nádrži.

• Konstrukce: Skládá se ze samotného zpětného ventilu a jemného nerezového nebo plastového sítka (koše).
• Náležitosti použití: Je naprosto nezbytný tam, kde hrozí nasátí mechanických nečistot (písek, řasy, listí). Sítko chrání oběžné kolo čerpadla před obroušením a zablokováním.
• Tip z praxe: Sací koš nesmí ležet na dně studny v bahně, měl by být zavěšen minimálně 30–50 cm nade dnem.

Sací klapka / Zpětná klapka na potrubí (Průběžný prvek)

Jedná se o samotné těleso ventilu bez filtračního síta. Má z obou stran vnitřní závit (případně přírubu) a montuje se jako průběžný prvek kamkoliv do potrubní trasy.

• Náležitosti použití: Používá se v čistých systémech (kde už je voda přefiltrovaná), na výtlacích čerpadel, před bojlery nebo v systémech ústředního topení. Pokud ji chcete použít ve studni jako sací ventil, musíte mít stoprocentně čistou vodu bez sedimentů, jinak hrozí, že zrnko písku klapku zasekne v otevřené poloze a voda uteče.

Hybrid mezi košem a klapkou

Vedle klasického sacího koše (který má sítko pevně nalisované nebo zalisované do plastu) a čisté zpětné klapky existuje ještě třetí, extrémně praktická varianta:

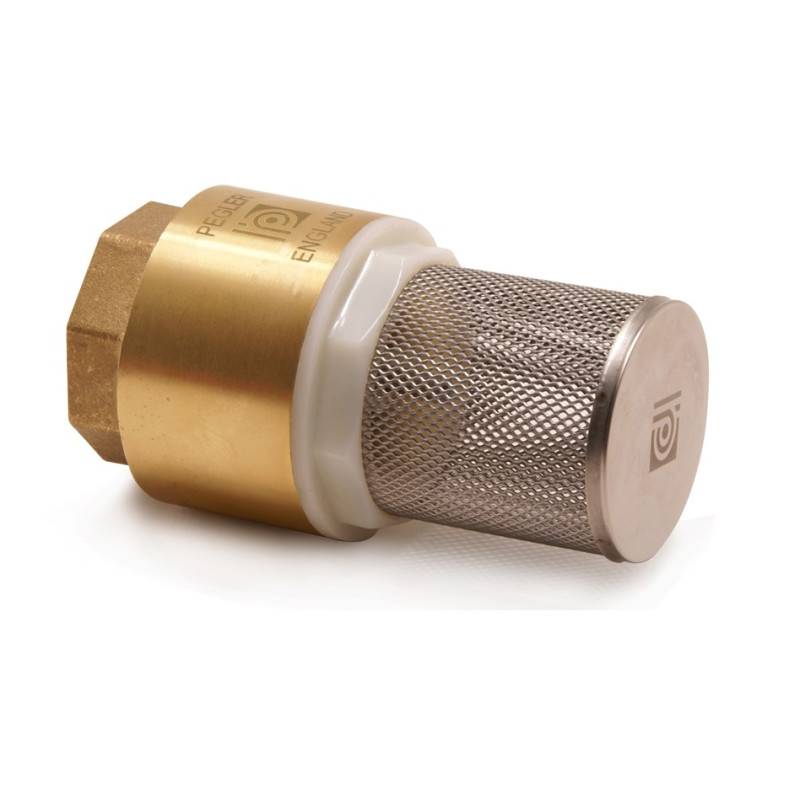

Mosazná sací klapka s nerezovým sítkem

Tento produkt je v podstatě rozebíratelný hybrid. Základem je plnohodnotná mosazná zpětná klapka, která má na svém vstupním vnějším závitu našroubované jemné nerezové síto (koš).

• Náležitosti použití: Je to ideální řešení pro domácí vodárny, zahradní čerpadla a závlahové systémy, kde požadujete maximální spolehlivost mosazného ventilu, ale zároveň potřebujete vodu filtrovat hned na vstupu.
• Obrovská výhoda – Rozebíratelnost: Na rozdíl od běžných levných sacích košů, kde je síto pevně spojené s ventilem, u tohoto typu můžete nerezové sítko ze závitu klapky kdykoliv odšroubovat. To oceníte v momentě, kdy se síto po sezóně zanese slizem či řasami – jednoduše ho sundáte, dokonale vyčistíte kartáčem pod tekoucí vodou (nebo vyměníte) a našroubujete zpět. Samotnou mosaznou klapku pak můžete v případě potřeby použít i samostatně kdekoli na potrubí.
• Tlaková odolnost PN16: Označení PN16 znamená, že tato sací klapka bez problému snese provozní tlak až 16 barů. Je tak dimenzovaná i na silné hydraulické rázy, které vznikají při rychlém sepnutí či vypnutí výkonných čerpadel.

Podrobný rozbor zpětných klapek – Jak se liší typy plováků a konstrukcí?

1. Zpětné klapky typu EUROBLOCK

Jedná se o těžké, robustní mosazné klapky nejvyšší kvality, které jsou standardem pro profesionální instalace.

• Vnitřní konstrukce: Mají masivní mosazný plovák (talířek) s vysoce odolným těsněním a silnou nerezovou pružinu. Celá vnitřní mechanika je navržena pro maximální průtok s minimálním hydraulickým odporem.
• Kde se používají: Ideální pro náročné aplikace – průmyslové rozvody, hlavní výtlaky domácích vodáren, topné systémy a všude tam, kde dochází k vysokému dynamickému namáhání a tlaku. Snadno snesou provozní tlaky 16 až 25 barů (podle dimenze).

2. Klapky s mosazným plovákem (Celomosazné)

Hned po typu Euroblock jde o nejspolehlivější volbu pro běžné domovní rozvody. Plovák (uzavírací kotouč) je vyroben z mosazi.

• Výhody: Obrovská teplotní a mechanická odolnost. Mosazný plovák se nedeformuje ani při dlouhodobém působení horké vody nebo při prudkých tlakových rázech (když čerpadlo sepne a tvrdě udeří do vodního sloupce).
• Kde se používají: Rozvody teplé užitkové vody (TUV), solární systémy, otopné soustavy u kotlů na pevná paliva a zapojení bojlerů.

3.  Klapky s plastovým plovákem

Ekonomická varianta, kde je vnitřní plovák (talířek) vyroben z odolného technického plastu. Pružina zůstává nerezová.

• Výhody: Nižší pořizovací cena a velmi tichý chod (plast na mosazné sedlo nedopadá tak hlasitě jako kov na kov).
• Limity a rizika: Plastový plovák má nižší teplotní odolnost. Pokud v systému stoupne teplota nad 60–80 °C, plast může začít křehnout nebo se mírně deformovat, což vede ke ztrátě těsnosti. Při silných hydraulických rázech hrozí prasknutí vodícího trnu plováku.
• Kde se používají: Výhradně na studenou vodu – zahradní závlahy, dopouštění bazénů, sací trakty ze studní k zahradním čerpadlům.

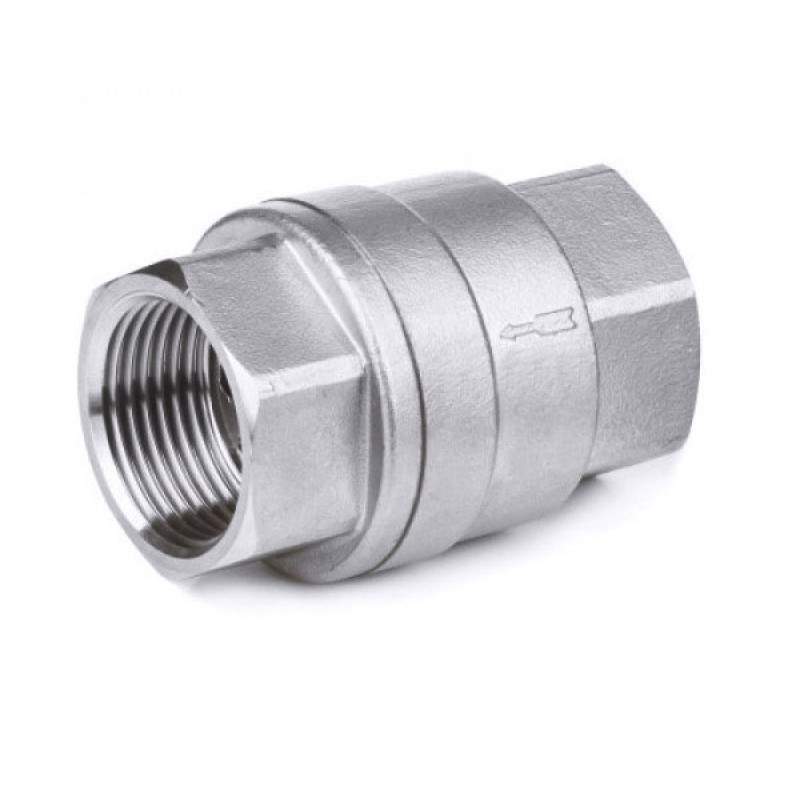

4. Celonerezové zpětné klapky

Špička v oboru. Tělo, plovák i pružina jsou kompletně vyrobeny z nerezové oceli (nejčastěji AISI 304 nebo AISI 316).

• Výhody: Absolutní odolnost vůči korozi, agresivním chemikáliím, kyselinám a extrémním teplotám (často až do 200 °C podle typu těsnění).
• Kde se používají: v chemickém, potravinářském a farmaceutickém průmyslu
• V instalacích s velmi agresivní, kyselou nebo silně mineralizovanou vodou, kde by běžná mosaz podléhala dezinkaci (rozpadu materiálu).
• U hlubinných ponorných čerpadel ve vrtech, kde je ventil trvale pod vodou desítky let a jakákoliv výměna by byla extrémně nákladná.

Přehledná tabulka: Kterou klapku kam osadit?

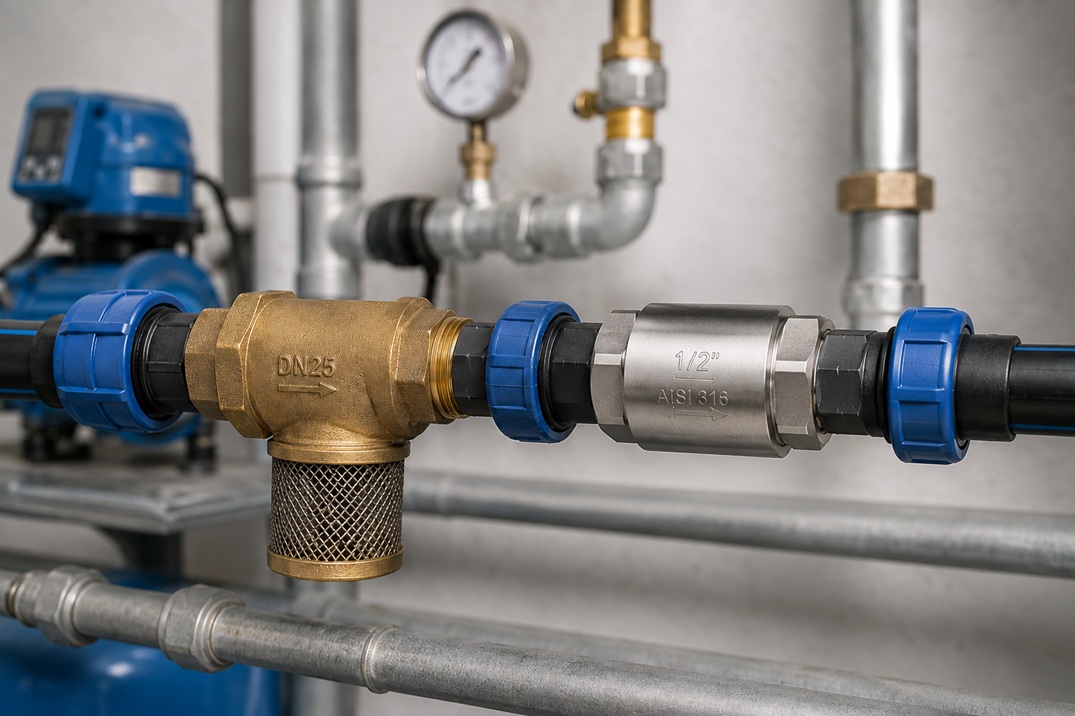

Na co si dát pozor při montáži zakoupených klapek?

1.     Směr šipky: Na těle každé zpětné klapky je vyražená šipka. Ta ukazuje směr, kterým voda může protékat. Pokud klapku namontujete obráceně, systém kompletně zablokujete a voda neproteče ani o milimetr.

2.     Svislá vs. vodorovná montáž: Všechny výše zmíněné pružinové klapky (Euroblock, mosaz, plast, nerez) můžete díky síle vnitřní pružiny montovat v jakékoliv poloze – vertikálně i horizontálně. U gravitačních klapek (bez pružiny) jste však omezeni pouze na vodorovné potrubí.

Pozor na zúžený průtok u levných klapek (Světlost ventilu)

Při nákupu zpětných klapek na internetu lidé často koukají jen na rozměr připojovacího závitu (např. 1"). Levné a neoznačené klapky však mají uvnitř ventilu plastový nebo mosazný mechanismus, který je natolik masivní, že výrazně zúží vnitřní průměr trubky (tzv. světlost).

• Proč je to problém: Pokud má čerpadlo nasávat vodu přes ventil se zúženým průtokem, zvyšuje se hydraulický odpor, čerpadlo ztrácí výkon, více se zahřívá a roste jeho spotřeba elektřiny.
• Výhoda sortimentu V&G a EUROBLOCK: Tyto prémiové klapky z našeho e-shopu jsou navrženy jako plnoprůtokové. Jejich vnitřní konstrukce je rozšířená tak, aby i po osazení plováku zůstal zachován plný průřez potrubí. Čerpadlo tak pracuje s maximální lehkostí.

2. Kombinace materiálů: Mosaz vs. plastové PE fitinky

Sací hadice nebo trubky vedoucí do studny jsou dnes téměř výhradně z černého plastu (polyetylenové trubky PE). Pro jejich spojení se používají plastové svěrné fitinky.

• Jak na správný spoj: Pokud šroubujete mosaznou sací klapku do plastového závitu PE přechodky, musíte být extrémně opatrní. Mosaz je tvrdší než plast. Pokud závit chytnete křivě a zaberete klíčem, mosazný závit ten plastový nevratně prořízne a spoj nebude těsnit.
• Těsnění plastu: Na spoje plast-kov doporučujeme na e-shopu přihodit teflonovou těsnicí šňůru. Klasické instalatérské konopí ve velkém množství může při bobtnání plastový vnitřní závit roztrhnout.

3. Co znamená parametr PN16 a proč na něm záleží?

U produktů, jako je právě V.G. mosazná sací klapka, uvádíme zkratku PN16. Pro běžného laika je to nesrozumitelný kód, přitom jde o certifikát kvality.

• Vysvětlení: Zkratka PN (Pressure Nominal) udává jmenovitý tlak v barech, který součástka bezpečně vydrží při trvalém provozu. PN16 znamená odolnost do 16 barů.
• Proč je to důležité ve studni: Běžný tlak v domácí vodárně je kolem 3 až 4 barů. Proč tedy potřebujete ventil na 16 barů? Když čerpadlo vypne, desítky litrů vody v potrubí se zastaví a gravitací zatlačí zpět. Vznikne takzvaný hydraulický ráz (tvrdý náraz vodního sloupce na klapku). Levné ventily s nižším PN (např. PN6 nebo PN10) pod těmito neustálými údery časem prasknou nebo se jim utrhne vnitřní plovák. Třída PN16 zaručuje, že ventil tyto rány bez problému ustojí po celá desetiletí.
