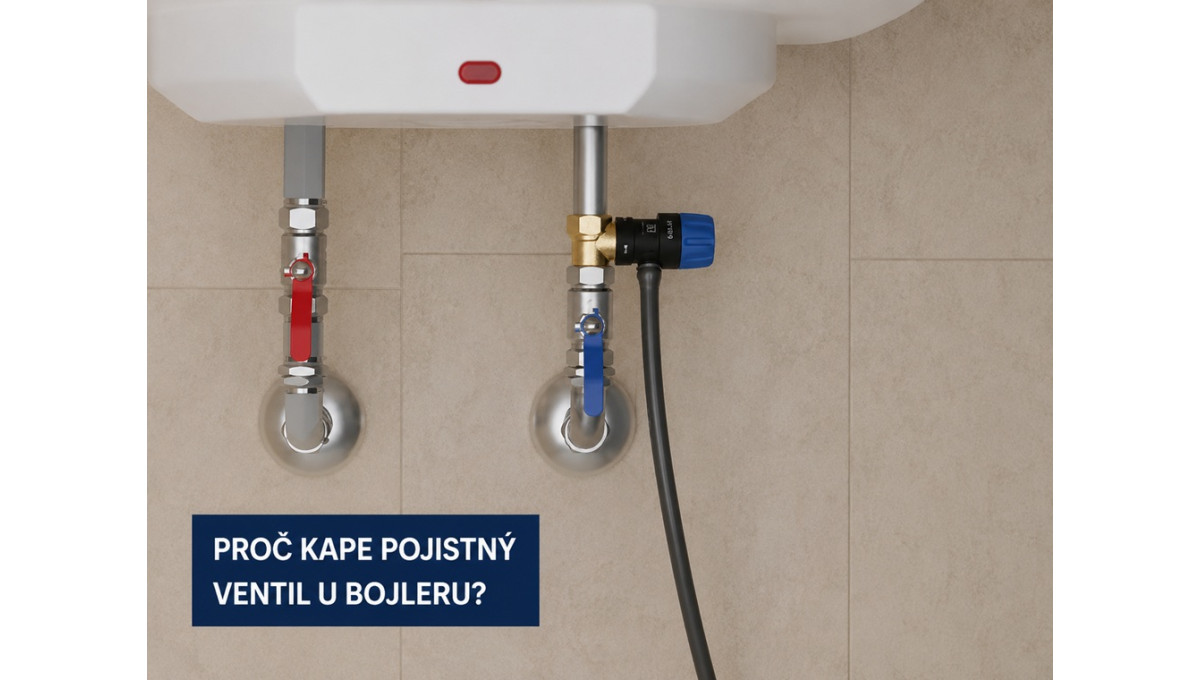

Proč kape pojistný ventil u bojleru?

Proč kape pojistný ventil u bojleru? Velký průvodce příčinami, výpočty a profesionálním řešením

Zná to snad každý instalatér a dříve či později i většina majitelů domů. Přijdete do technické místnosti nebo koupelny a z pojistného ventilu u bojleru vytrvale kape voda. Pro laika to může vypadat jako banální závada, nad kterou stačí mávnout rukou a pod ventil postavit starý kyblík. Pro zkušeného řemeslníka je to ale jasný signál, že v systému teplé užitkové vody (TUV) dochází k nestabilitě.

Pojistný ventil totiž není obyčejný kohoutek – jeho úkolem je chránit drahý ohřívač vody před destrukcí. Pokud kape nepřetržitě, někde v systému je zásadní chyba. Pojďme se podívat na toto téma opravdu do hloubky: od fyzikálních principů přes nejčastější chyby až po pokročilá technická řešení, jako je správný výpočet expanzní nádoby.

Fyziku neoklamete: Proč ventil vůbec musí odpouštět vodu?

Abychom pochopili, proč ventil kape, musíme se podívat na základní fyzikální vlastnosti vody. Voda má tu vlastnost, že při zahřívání zvětšuje svůj objem – dochází k tepelné roztažnosti. Když bojler o objemu 120 litrů ohřeje vodu ze studených 10 °C na provozních 60 °C, její objem se zvětší zhruba o 2 až 3 litry. Protože je vodovodní systém uzavřený a voda je nestlačitelná kapalina, tento „přebytečný“ objem vytvoří v těsně uzavřené nádobě obrovský tlak.

Pokud by v systému nebyl pojistný ventil, tlak by vnitřní nádobu bojleru (smaltovanou či nerezovou) doslova roztrhl. Pojistný ventil (nejčastěji kalibrovaný na tlak 6 nebo 8 barů) funguje jako bezpečnostní pojistka. Jakmile tlak při ohřevu stoupne nad bezpečnou mez, pružina uvnitř ventilu povolí a odpustí malé množství vody, čímž tlak okamžitě srazí.

Důležité pravidlo: Mírné odkapávání vody POUZE během cyklu ohřevu je naprosto normální a správný projev funkce systému. Pokud ale ventil kape nepřetržitě, i když bojler zrovna vodu neohřívá, nebo z něj voda doslova teče proudem, signalizuje to vážnější problém.

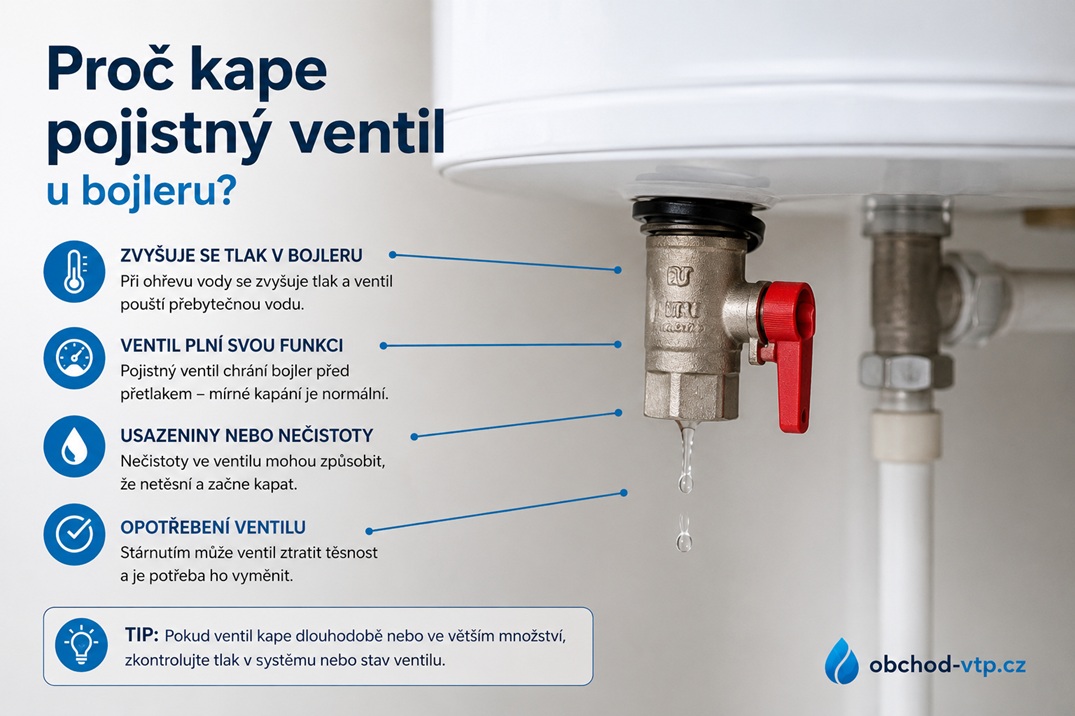

Čtyři hlavní příčiny neustálého odkapávání

1. Příliš vysoký tlak ve vodovodním řadu

Tohle je absolutní klasika v novostavbách, v satelitních městečkách nebo v oblastech, kde vodárny v noci (kdy klesá celkový odběr) zvyšují tlak v potrubí. Pokud tlak studené vody na vstupu do domu dosahuje např. 5,5 baru a vy máte nainstalovaný standardní 6barový pojistný ventil, stačí sebemenší impuls – například hydraulický ráz při rychlém zavření pákové baterie nebo mírné zahřátí vody – a ventil se pootevře. Ventil v tomto případě není rozbitý, jen dělá svou práci, protože vstupní tlak je příliš blízko jeho limitu.

2. Vodní kámen, rez a nečistoty v sedle ventilu

Voda v České republice je na mnoha místech velmi tvrdá a obsahuje rozpuštěné minerály. Když pojistný ventil během ohřevu jemně upustí vodu, na jeho pryžové těsnicí podložce a mosazném sedle se mohou usadit drobné mikročástečky vodního kamene nebo mechanické nečistoty (např. úlomky rzi ze starého potrubí). Ventil pak po poklesu tlaku nedovře stoprocentně. Stačí mikroskopická netěsnost a ventil začne trvale propouštět vodu (tzv. podfukovat).

3. Únava materiálu a opotřebení pružiny

Jako každý mechanický komponent vystavený neustálým změnám tlaků a teplot, i pojistný ventil stárne. Pokud je na svém místě deset let bez jakékoliv údržby, vnitřní ocelová pružina ztrácí svou tuhost (unaví se). Ventil pak začne otevírat při mnohem nižším tlaku, než na jaký byl původně dimenzován – například místo při 6 barech začne propouštět už při 4 barech.

4. Skrytá hrozba: Selhání provozního termostatu

Tohle je nebezpečný scénář, který kutilové často přehlížejí. Pokud provozní termostat bojleru „slepením“ kontaktů přestane vypínat ohřev, topné těleso hřeje vodu neustále dál. Voda v bojleru začne vařit a měnit se v páru. V té chvíli dramaticky roste tlak i teplota a pojistný ventil doslova zachraňuje životy tím, že ze sebe chrlí vařící vodu a páru. Pokud si všimnete, že z ventilu voda spíše teče a z bojleru teče extrémně horká voda (často doprovázená bublavými zvuky), okamžitě bojler odpojte od elektřiny.

Nejčastější chyby kutilů (čeho se rozhodně vyvarovat)

Při snaze vyřešit kapající ventil svépomocí se lidé v praxi dopouštějí chyb, které mohou vést k havárii, vytopení domu nebo zbytečnému vyhození peněz.

• Zaslepení odtoku ventilu zátkou: Nejhorší věc, kterou můžete udělat, je našroubovat na vyústění pojistného ventilu záslepku nebo ho natvrdo ucpat, aby „neteekl“. Tím vyřadíte z provozu jedinou mechanickou ochranu bojleru. Následkem je roztržení vnitřní nádoby, masivní vytopení domu, a v extrémním případě destrukce stěn technické místnosti.
• Neustálá výměna ventilu za nový: Kutil si všimne, že ventil kape. Jde do obchodu, koupí nový, pracně ho vymění... a za dva dny kape i ten nový. Problém totiž nebyl ve ventilu, ale ve vysokém tlaku v řadu nebo absenci expanzní nádoby. Výměna zdravého komponentu za nový nic nevyřeší, pokud neodstraníte pravou příčinu.
• Chybějící odtokové potrubí: Pojistný ventil by měl mít vždy bezpečné vyústění do sifonu nebo kanalizace. Nechat ventil volně kapat na zeď nebo pod něj dávat kbelík, který dříve či později přeteče (např. během dovolené), je časovaná bomba.

Jak problém vyřešit jednou provždy?

Jako profesionálové doporučujeme postupovat systematicky. Zde jsou tři ověřené kroky, jak dát systém do naprostého pořádku.

Kroková diagnostika pro řemeslníky i kutily:

1. Změřte tlak: Našroubujte manometr na přívod studené vody. Pokud je tlak nad 4,5 baru, je jasné, že musíte instalovat redukční ventil.
2. Profoukněte ventil: Každý normovaný pojistný ventil má otočnou krytku nebo nadzvedávací páčku. Několikrát s ní otočte, aby ventilem prudce protekl proud vody. Tento „šokový“ průtok často dokáže vyplavit usazený vodní kámen a ventil po uvolnění opět perfektně sedne.

Pozor: U starých, léta nezkoušených ventilů se může stát, že po tomto pokusu začnou téct ještě víc – v tom případě je pružina či těsnění po smrti a ventil musíte vyměnit.

3. Instalujte redukční ventil tlaku: Redukční ventil instalovaný na patě domu (nebo na přívodu do bojleru) zkrotí divoký tlak z veřejného řadu na stabilních 3 až 4 bary. Tím ulevíte nejen pojistnému ventilu u bojleru, ale ochráníte i kartuše v pákových bateriích, hadice u pračky a myčky.

Expanzní nádoba: Elegantní řešení, které šetří peníze

Pokud chcete mít absolutní klid, nechat pojistný ventil suchý a navíc se chovat ekologicky, doplňte k bojleru expanzní nádobu určenou speciálně pro pitnou a teplou vodu (poznáte ji podle modré nebo bílé barvy, vnitřního hygienického atestu a splnění normy DIN 4807).

Expanzní nádoba obsahuje butylovou gumu (vak) a stlačený plyn (dusík). Když se voda v bojleru zahřívá a zvětšuje svůj objem, nepřejde tento tlak do pojistného ventilu, ale přebytečná voda se jednoduše „natlačí“ do expanzní nádoby, kde stlačí plyn. Jakmile začnete teplou vodu spotřebovávat, plyn vytlačí vodu z nádoby zpět do systému.

Výsledek? Pojistný ventil neupustí ani kapku. Tím šetříte drahocennou pitnou vodu (ročně může bez expanzomatu odtéct do kanálu i několik tisíc litrů čisté vody) a dramaticky prodlužujete životnost celého systému.

Jak správně spočítat velikost expanzní nádoby pro TUV?

Instalatérská poučka říká, že objem expanzní nádoby pro okruh teplé užitkové vody by měl odpovídat zhruba 5 % až 10 % celkového objemu bojleru.

Poznámka pro praxi: Vždy je lepší zvolit expanzní nádobu o stupeň větší než menší. Pokud vám výpočet vyjde na 7,5 litru, sáhněte po 12litrové nádobě. Větší objem znamená menší tlakové výkyvy a delší životnost gumové membrány uvnitř nádoby.

Instalatérská vychytávka: Pozor na správné zapojení komponentů

Při montáži nové sestavy dělají kutilové často chybu v pořadí prvků na potrubí. Pamatujte, že standardní pojistný ventil pro bojlery má v sobě integrovanou zpětnou klapku. Ta brání tomu, aby se teplá a rozpínající se voda tlačila zpět do potrubí studené vody v domě.

Pokud montujete samostatnou expanzní nádobu, musí být umístěna mezi bojler a zpětnou klapku pojistného ventilu. Pokud ji dáte omylem před ventil (směrem k domovnímu rozvodu), expanze nebude fungovat, protože integrovaná zpětná klapka ve ventilu vodu do expanzomatu jednoduše nepustí. Rozvody studené vody tak zůstanou chráněny, ale bojler bude dál trpět vysokým tlakem.

Není ventil jako ventil: Jaké druhy pojistných ventilů v praxi rozlišujeme?

Liší se konstrukcí, použitím i způsobem montáže. Pro správnou funkci bojleru musíte zvolit ten správný typ. Zde je přehled těch nejčastějších:

1. Kombinované bojlerové ventily (Standard pro domácnosti)

Tohle je absolutně nejrozšířenější typ, který zná každý kutil z montážních sad k běžným elektrickým bojlerům. Nejde o pouhý pojistný ventil, ale o tzv. sdruženou armaturu. V jednom mosazném těle v sobě spojuje hned tři funkce:

• Pojistný ventil (který upouští tlak).
• Zpětnou klapku (která brání zpětnému toku teplé vody do řadu studené vody).
• Vypouštěcí ventil (páčku nebo ventil, kterým lze z bojleru v případě potřeby vypustit vodu).

2. Samostatné (solitérní) pojistné ventily

Tyto ventily plní pouze jednu jedinou funkci – hlídají maximální tlak. Nemají v sobě integrovanou zpětnou klapku ani vypouštěcí kohout. V instalatérské praxi se používají u větších systémů, solárních okruhů nebo u velkokapacitních zásobníků.

• Výhoda: Jsou konstrukčně jednodušší a méně náchylné k zanesení.
• Nevýhoda: Instalatér musí zpětný ventil a vypouštěcí t-kus namontovat na potrubí samostatně před tento ventil, což zabírá více místa.

3. Membránové pojistné ventily

Moderní a velmi spolehlivý typ ventilu. Těsnicí prvek zde netvoří jen obyčejná gumička na sedle, ale speciální pryžová membrána, na kterou tlačí kalibrovaná pružina.

• Jsou vysoce odolné vůči nečistotám a vodnímu kameni, protože mechanizmus pružiny je kompletně oddělen od protékající vody.
• Často se používají nejen pro TUV, ale také v topných systémech (kotelny, ústřední topení), kde jsou však kalibrovány na mnohem nižší tlaky (nejčastěji 1,5 až 3 bary).

Pozor na záměnu: Ventil pro topení nepatří na bojler a naopak!

4. Pojistné ventily s pevně nastaveným vs. nastavitelným tlakem

• Pevně nastavené (kalibrované): Z výroby mají pevně daný otevírací tlak (např. 6 bar). Hodnota je vyražená na těle ventilu nebo barevné krytce (např. červená krytka často značí 3 bary pro topení, černá nebo modrá 6/8 barů pro TUV). S tímto tlakem nelze nijak manipulovat, což je z bezpečnostního hlediska ideální.
• Nastavitelné: Umožňují instalatérovi pomocí šroubu upravit stlačení pružiny a tím změnit otevírací tlak podle specifických potřeb objektu. V běžných rodinných domech se s nimi prakticky nesetkáte, své místo mají v průmyslu.

5. Kompaktní bezpečnostní skupiny (pro prémiové instalace)

Pro moderní instalace (např. u tepelných čerpadel nebo velkých stacionárních zásobníků) se používají tzv. bezpečnostní skupiny (bloky). Jde o hotový designový modul, který obsahuje masivní mosazné těleso, ve kterém je již z výroby integrován pojistný ventil, manometr (tlakoměr), zpětná klapka a někdy i uzavírací kohout a připojení pro expanzní nádobu. Celé je to zabalené v polystyrenové izolaci. Pro řemeslníka je to extrémní úspora času při montáži a pro zákazníka estetické řešení v technické místnosti.

Tip pro nákup: Při výběru nového ventilu na našem e-shopu vždy kontrolujte dva základní parametry: závit (nejčastěji 1/2" nebo 3/4") a maximální otevírací tlak v barech, který musí odpovídat štítkovým údajům na vašem bojleru (obvykle 6 bar pro starší nebo smaltované nádoby, 8 bar pro moderní pevné konstrukce).
