Polyfúzní svařováním PPR trubek: Od výběru svářečky po dokonalý spoj

Při správně provedeném polyfúzním svařování dochází ke spájení plastu na molekulární úrovni. Výsledkem není jen pouhé přilepení nebo spojení dvou dílů, ale vytvoření jednoho jediného, dokonalého kusu plastu. Spoj v místě sváru bývá často pevnější než samotná trubka.

V tomto podrobném průvodci si vysvětlíme vše od výběru materiálů až po přesné časy ohřevu a nejčastější chyby, kterým se musíte vyhnout.

 Co je to PPR a jaké typy trubek existují?

Zkratka PPR označuje polypropylen typu 3 (statický kopolymer polypropylenu), který vyniká vysokou pružností a odolností vůči tlaku a teplotě. V praxi se potkáte s několika základními variantami trubek:

A) Celoplastové trubky (Jednovrstvé)

Tradiční PPR trubky určené především pro rozvody studené a teplé vody.

• PN 16 (SDR 7.4): Použitelné pro studenou vodu.
• PN 20 (SDR 6): Silnostěnné trubky pro teplou vodu a ústřední vytápění.

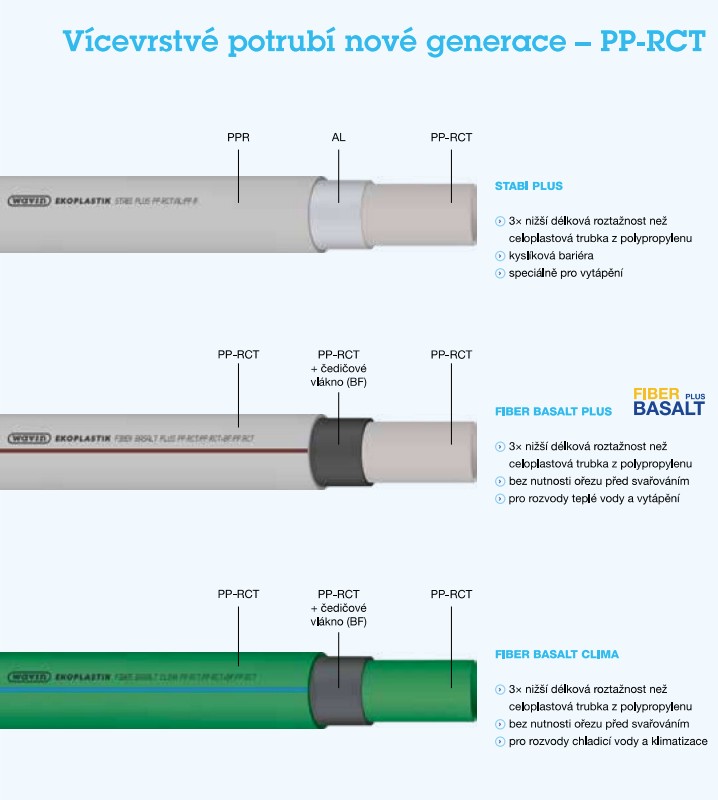

B) Vyztužené trubky (Kombinované)

Moderní PPR trubky (často označované jako PP-RCT), které mají uvnitř doplňkovou vrstvu zamezující tepelné roztažnosti a průniku kyslíku.

• Trubky s čedičovými vlákny (FIBER BASALT PLUS): Vnitřní vrstva obsahuje čedičová vlákna, která trubku zpevňují – rozpíná se až 3× méně než běžný plast. Velkou výhodou při práci je, že ji před svařováním nemusíte ořezávat (seškrabávat vnější vrstvu) a spojujete ji úplně stejně jako obyčejnou plastovou trubku.
• STABI (s hliníkovou folií): Obsahují hliníkovou vrstvu, která nejen 3× snižuje tepelnou roztažnost, ale navíc nepustí do systému kyslík (vytváří tzv. kyslíkovou bariéru). To je klíčové hlavně pro topení a radiátory, které díky tomu zevnitř nekorodují. Mají extrémně nízkou roztažnost a vysokou pevnost. Důležité upozornění: Před svařováním je nutné vnější hliníkovou vrstvu na konci trubky ořezat specializovaným ořezávačem, jinak spoj nebude držet!

Kompletní nákupní seznam: Co všechno budete potřebovat?

Kvalitní svářečka a dobré nářadí jsou základem úspěchu. U plastových trubek závisí výsledek na přesné teplotě a čistotě nástavců.

A) Svářečka a nástavce

1. Polyfúzní svářečka: Může být desková (s trnem ve tvaru desky se otvory pro šrouby) nebo trnová (s kulatým trnem, na který se nástavce nasouvají jako objímky). Pro domácí použití plně postačí přístroj s příkonem 800 W až 1500 W vybavený plynulou regulací teploty.
2. Svařovací nástavce (čelisti): Kovové nástavce potažené kvalitním teflonem (PTFE). Potřebujete párový nástavce pro každý průměr (nástavec na vnější průměr trubky a nástavec na vnitřní průměr tvarovky). Nejběžnější rozměry v rodinných domech jsou 20 mm, 25 mm a 32 mm.

B) Nářadí na dělení a úpravu trubek

1. Ráčnové nůžky na plastové trubky: Umožňují rychlý a čistý řez bez otřepů a plastových pilin.
2. Ořezávač STABI trubek: Speciální přípravek v případě, že pracujete s trubkami vyztuženými hliníkovou fólií.
3. Lihový čistič / Odmašťovací ubrousky: Čistý technický líh nebo isopropanol na odmaštění trubky i tvarovky. Nikdy nepoužívejte ředidla (např. C6000), která rozpouštějí plast!
4. Metr, pravítko a lihový fix: K vyznačení hloubky zasunutí.

Princip polyfúzního svařování: Jak to funguje?

Na rozdíl od pájení mědi, kde do mezery přivádíme roztavený cín, se při polyfúzním svařování nepoužívá žádný doplňkový materiál.

Svářečka se nastaví na konstantní teplotu 260 °C. Při této teplotě dochází k natavení povrchové vrstvy plastu jak na vnější straně trubky, tak na vnitřní straně tvarovky (tvarovka má záměrně o něco menší vnitřní průměr než je vnější průměr trubky).

Jakmile oba díly nahřejete na přesně stanovenou dobu a zasunete je do sebe, plastové řetězce se vzájemně promísí. Po vychladnutí vzniká souvislá monolitická struktura.

Zlaté pravidlo teploty:

Svářečka musí pracovat v rozmezí 250 °C až 270 °C (ideálně 260 °C). Pokud je teplota nižší než 250 °C, plast se dostatečně nenataví a vznikne nespojený „studený“ svár. Pokud teplota překročí 270 °C, dochází k degradaci a spalování polypropylenu, což vede k oslabení a tečení spoje.

Postup svařování krok za krokem + Tabulka časů

Před samotným svařováním si svářečku pevně upevněte do stojanu a zapněte ji. Počkejte, až termostat signalizuje dosažení požadované teploty 260 °C (obvykle zhasnutím nebo rozsvícením kontrolky) a nechte teflonové nástavce ještě cca 5 minut prohřát, aby měly stabilní teplotu v celém objemu.

[1. Zaříznutí trubky] ➔ [2. Odmaštění ploch] ➔ [3. Označení hloubky]

                                                         │

[6. Chladnutí spoje] ◄─ [5. Zasunout bez pootočení] ◄─ [4. Současný ohřev]

Krok 1: Zaříznutí trubky

Trubku zařízněte ráčnovými nůžkami přesně kolmo k její ose. Šikmo zaříznutá trubka způsobuje, že v jedné části tvarovky bude chybět materiál a svár bude oslabený.

Krok 2: Ořezání hliníku (POUZE u STABI trubek)

Pokud používáte trubky PPR STABI s hliníkovou vrstvou, nasaďte na konec trubky ořezávač a otáčejte jím, dokud neodstraníte vnější vrstvu plastu a hliníkové folie v délce zasunutí. U standardních trubek a trubek FIBER tento krok přeskakujete.

Krok 3: Odmaštění a očistění

Konec trubky i vnitřek tvarovky důkladně očistěte a odstraňte mastnotu hadrem nebo ubrouskem napuštěným v technickém lihu. Stejně tak se ujistěte, že jsou čisté teflonové nástavce na svářečce.

Krok 4: Označení hloubky zasunutí (Klíčový krok!)

Pravítkem změřte délku hrdla tvarovky a přeneste tuto hodnotu na konec trubky. Lihovým fixem nakreslete po obvodu trubky čáru (rysku).

• Proč je to důležité? Ryska vám při samotném zasouvání ukáže, jak hluboko můžete trubku do tvarovky zatlačit. Pokud ji zatlačíte příliš hluboko, vytlačený roztavený plast uvnitř potrubí zmenší nebo zcela uzavře průřez trubky!

Krok 5: Současný ohřev trubky a tvarovky

Trubku i tvarovku nasuňte na rozpálené nástavce svářečky současně a bez otáčení.

• Tvarovku nasouvejte na trnový nástavec.
• Trubku zasouvejte do objímkového nástavce až po vyznačenou rysku.
• Čas ohřevu začíná běžet až v momentě, kdy jsou oba díly plně nasunuty na nástavcích v požadované hloubce! Dodržujte přesné časy z tabulky níže.

Krok 6: Spojení (Přestavení a zasunutí)

Po uplynutí času ohřevu oba díly plynule stáhněte z nástavců a ihned je bez jakéhokoliv pootočení zasuňte do sebe až k vyznačené rysce.

• S díly nikdy neotáčejte! Otáčení nůžkově přetrhá natavená polymerová vlákna a svár bude téct.
• Na plynulé zasunutí máte jen několik málo sekund (tzv. čas přestavení).

Krok 7: Fixace a chladnutí

Po zasunutí podržte spoj v pevné poloze bez pohybu po dobu několika sekund (čas fixace). Poté nechte spoj přirozeně vychladnout. Nikdy ochlazování neurychlujte studenou vodou ani obklady!

 Normovaná tabulka časů pro polyfúzní svařování PPR (při 260 °C)

Upozornění pro chladné prostředí:

Pokud svařujete venku nebo v nevytápěné stavbě při teplotě okolního vzduchu pod +5 °C, čas ohřevu se prodlužuje až o 50 %! Při teplotách pod 0 °C je svařování PPR trubek zakázáno, protože plast ztrácí svou houževnatost a křehne.

Podrobný VIDEO návod zde.

Najčastější chyby a jejich následky

Polyfúzní svařování je sice jednoduché, ale neodpouští zbrklost. Zde je přehled nejčastějších selhání:

1. Zúžení nebo úplné zatavení průřezu ("Zatavený svár")

Příčinou je příliš hluboké zasunutí trubky do tvarovky (chybí vyznačená ryska) nebo přehřátí trubky (překročený čas ohřevu). Roztavená hmota se vytlačí dovnitř potrubí a vytvoří neprůchodnou zátku pro vodu.

• Jak tomu předejít: Vždy poctivě kreslete rysku hloubky a přísně počítejte sekundy ohřevu.

2. Pootočení dílů při spojování

Pokud po stažení ze svářečky s tvarovkou nebo trubkou otočíte (jako když šroubujete závit), narušíte homogenitu chladnoucího plastu. Spoj sice může vypadat dobře, ale pod tlakem praskne.

• Jak tomu předejít: Zasouvejte trubku do tvarovky výhradně přímým, přímočarým tahem.

3. Špinavé nebo mastné povrchy

Prach ze stavby, mastnota z rukou nebo piliny z cutru zabrání správnému spájení molekul plastu. Vznikne mikrospára, kterou bude kapat voda.

• Jak tomu předejít: Mějte po ruce stále technický líh a odmašťovací ubrousky. Nástavce na svářečce pravidelně otírejte od zbytků plastu bavlněným hadrem.

4. Spálený teflon na nástavcích

Pokud používáte staré, poškrábané nástavce s odřeným teflonem, roztavený plast se na ně začne lepit a připalovat. Připálené kousky plastu pak znehodnocují další sváry.

• Jak tomu předejít: Na nástavce nepoužívejte kovové nářadí a poškrábané nástavce ihned vyměňte za nové.

Často kladené otázky (FAQ)

Jak správně propojit PPR potrubí s kovem nebo baterií?

K propojení plastového rozvodu s kovovým závitem (např. u kotle, rozdělovače nebo nástěnky pro vodovodní baterii) se používají PPR přechodky s kovovým závitem (vnitřním nebo vnějším). Tyto tvarovky mají v plastovém těle zastříknutý mosazný závitníkový prvek. Závit se těsní běžným způsobem (teflonová páska, těsnicí nit) a plastová strana se přisváří k potrubí.

Jak opravit náhodně provrtanou PPR trubku ve zdi?

Nemusíte vysekávat metry obkladů ani měnit celou trubku. Na opravy provrtaných PPR trubek existuje tzv. opravárenský komplet (opravárenský trn / kolík):

1. Vyseká se pouze malé okénko kolem otvoru.
2. Otvor v trubce se začistí a vyvrtá na přesný průměr (zpravidla 7 nebo 11 mm).
3. Do svářečky se namontuje speciální opravářský nástavec.
4. Nástavcem se nahřeje jak otvor v trubce, tak plastový opravárenský kolík.
5. Kolík se zasune do otvoru, po vychladnutí se odřízne zarovnaně s trubkou a zeď se může ihned začistit.

Za jak dlouho po svaření lze potrubí natlakovat?

Drobný rozvod můžete napustit vodou a natlakovat cca 10 až 15 minut po zhotovení posledního spoje (jakmile všechny spoje dokonale vychladnou na pokojovou teplotu). U velkých systémů se doporučuje počkat 1 hodinu před zahájením oficiální tlakové zkoušky.

Jaká je životnost PPR rozvodů?

Při dodržení provozních parametrů (u studené vody tlak do 10 bar a teplota 20 °C, u teplé vody provozní teplota do 60 °C) je projektovaná životnost PPR potrubí minimálně 50 let.

Svařování PPR trubek je skvělá technologie, se kterou získáte plnou kontrolu nad rozvody vody a topení. Jakmile si osvojíte rytmus odpočítávání sekund na svářečce a zvyknete si na kreslení rysek hloubky zasunutí, práce vám půjde od ruky a vaše spoje budou fungovat bez jediného kapání desítky let!
