Pájení mědi: Od výběru nářadí po dokonale těsný spoj

Tento podrobný návod vás provede celým procesem krok za krokem – od výběru vybavené dílny až po tlakovou zkoušku hotového rozvodu.

Měkké vs. tvrdé pájení: Jaký je v nich rozdíl a co zvolit?

Základní rozdělení pájení vychází z teploty tavení použité pájky. Hranicí mezi měkkým a tvrdým pájením je teplota 450 °C.

Měkké pájení (teplota do 450 °C)

Toto je standard pro 95 % všech domovních instalací. Pracuje se při teplotách okolo 220 °C až 300 °C za použití propan-butanového hořáku a cínatých pájek.

• Použití: Rozvody studené a teplé pitné vody, ústřední vytápění (radiátory, podlahové topení), odpady.
• Výhody: Nízká spotřeba plynu, minimální riziko poškození trubky přehřátím, snadná dostupnost nářadí, vysoká bezpečnost.
• Omezení: Není vhodné pro pracovní teploty média nad 110 °C (např. solární kolektory) a pro rozvody plynu.

Tvrdé pájení (teplota nad 450 °C)

Při tvrdém pájení se dosahuje teplot mezi 650 °C a 800 °C. Vyžaduje výkonnější hořáky (MAPP plyn nebo kombinaci kyslík-acetylen) a jako pájka se používají slitiny mědi, fosforu a stříbra.

• Použití: Rozvody zemního plynu a propanu, solární termické systémy, klimatizace, chlazení, průmyslové rozvody pod vysokým tlakem.
• Výhody: Extrémní mechanická pevnost spoje, odolnost vůči vysokým teplotám a otřesům.
• Omezení: Vyšší cena vybavení, riziko vyhřátí (změkčení) měděného materiálu v okolí spoje, vyšší nároky na zručnost.

Kompletní nákupní seznam: Co všechno budete potřebovat?

Kvalitní výsledek začíná u správného vybavení. Pokusy nahradit specializované nářadí tím, co dům dal (např. řezání trubky úhlovou bruskou nebo čištění drátěnkou na nádobí), končí téměř vždy netěsností spoje.

A) Nářadí na dělení a přípravu trubek

1. Kolečkový řezák na měděné trubky: Vytvoří dokonalý kolmý řez bez deformace trubky. Vyberte si řezák podle průměru trubek (nejčastěji 15, 18, 22 a 28 mm).
2. Odhrotovač (vnější i vnitřní): Bývá součástí řezáku, nebo se prodává jako samostatný plastový/kovový kužel s břity.
3. Čisticí rouno na měď: Speciální netkaná textilie z syntetických vláken neobsahující kov. Nikdy nepoužívejte ocelovou vlnu! Částice železa z ocelové vlny by uvízly v mědi a způsobily galvanickou korozi.
4. Drátěné kartáčky na vnitřní průměr fitinek: Pro každý průměr trubky (15 mm, 18 mm atd.) existuje odpovídající kartáček, kterým snadno vyčistíte vnitřek kolene nebo spojky.

B) Pájecí technika a palivo

1. Plynový hořák: Pro měkké pájení postačí hořákový nástavec na jednorázové propan-butanové kartuše. Velkou výhodou je piezo zapalování (stiskem tlačítka) a regulace plamene.
2. Ochranná nehořlavá dečka: Textilie z minerálních či keramických vláken, kterou umístíte za pájené místo. Ochrání hořlavé konstrukce, sádrokarton, dřevo nebo obklady před ohořením.

C) Spotřební materiál (Chemická složka spoje)

1. Pájecí pasta (tavidlo) pro měkké pájení: Pasta odstraňuje oxidační vrstvičku na mědi při ohřevu a umožňuje pájce roztéct se do spoje. Pro rozvody pitné vody musí mít certifikaci a atest pro pitnou vodu (označení podle normy DIN EN 29454-1).
2. Trubičková pájka (pájecí drát): Pro měkké pájení v zdravotechnice se používají výhradně bezolovnaté pájky. Nejběžnější je slitina cínu a mědi (Sn97Cu3) nebo cínu a stříbra (Sn97Ag3).

Důležité pravidlo: Pasta se stříbrem vs. bez stříbra (A jak ji spárovat s drátem)

Při nákupu spotřebního materiálu narazíte na dva základní typy pájecích past a drátů: bez stříbra (nejčastěji slitina cínu a mědi  (Sn97Cu3)) a se stříbrem (slitina cínu a stříbra (Sn97Ag3)).

• Pasta bez stříbra (Sn97Cu3): Je cenově dostupnější a plně postačuje pro běžné rozvody studené a teplé vody.
• Pasta se stříbrem (Sn97Ag3): Stříbro v pastě i drátu výrazně zlepšuje zatékavost cínu do kapilární mezery, zvyšuje mechanickou pevnost spoje a odolnost vůči teplotním výkyvům (ideální např. pro rozvody ústředního topení).

Zásadní pravidlo pájení:

Typ tavidla (pasty) musí vždy odpovídat použitému pájecímu drátu. Pokud sáhnete po pastě s obsahem stříbra, musíte použít i pájecí drát se stříbrem (Sn97Ag3).

Pokud byste skombinovali pastu se stříbrem a levnější drát bez stříbra (nebo naopak), složky se kvůli rozdílným teplotám tavení a chemickému složení správně nespojí. Pájka nebude do spoje ideálně zatékat, tavidlo nebude plnit svou funkci a výsledkem může být nekvalitní nebo křehký spoj, kterým bude časem prokapávat voda.

Fyzikální princip pájení: Kouzlo kapilárního efektu

Abyste pochopili, proč je pájený spoj tak pevný, musíte porozumět kapilárnímu efektu.

Mezi vnitřním průměrem tvarovky (fitinky) a vnějším průměrem trubky je od výroby přesně definovaná mezera velká přibližně 0,1 až 0,2 mm. Když spoj správně očistíte, potřete tavidlem a zahřejete na pracovní teplotu, přiložená tekutá pájka je vlastní povrchovou napjatostí doslova vsána hluboko do této mezery, a to bez ohledu na gravitaci.

Tekutý cín stoupá mezerou nahoru stejně ochotně, jako stéká dolů. Nemusíte tedy pájku do spoje nijak „tlačit“ ani ji složitě nalévat.

Postup pájení krok za krokem (Měkké pájení)

Dodržení následujícího postupu je zárukou 100% těsnosti. Nevynechávejte žádný z kroků!

[1. Zaříznutí] ➔ [2. Odhrotování] ➔ [3. Mechanické čištění]

                                             │

[6. Aplikace pájky] ◄─ [5. Ohřev spoje] ◄─ [4. Nanesení tavidla]

         │

[7. Chladnutí] ➔ [8. Smytí tavidla (Otření)]

Krok 1: Přesné zaříznutí trubky

Nasaďte kolečkový řezák na trubku, lehce utáhněte šroub a otočte řezákem kolem trubky. Po každé otáčce šroub o čtvrt otáčky přitáhněte. Postupujte pomalu – příliš rychlé utahování deformuje trubku do oválu.

Krok 2: Důkladné odhrotování

Při řezání vznikne na vnitřní hraně trubky otřep (grot). Odstraňte jej vnitřním odhrotovačem. Proč je to nutné? Vnitřní výstupek by v budoucím provozu způsoboval turbulence vody, které vedou k hlučnosti potrubí a v dlouhodobém horizontu k tzv. erozní korozi. Odhrotujte i vnější hranu, aby trubka nesetřela pastu při zasouvání do fitinky.

Krok 3: Mechanické čištění (Nejdůležitější fáze)

Trubka i tvarovka bývají z výroby pokryté neviditelnou vrstvou oxidů a mastnoty.

• Čisticím rounem drhněte konec trubky (v délce zanoření do fitinky) tak dlouho, dokud tmavá měď nezíská zářivě světlou, lesklou barvu.
• Vnitřek tvarovky důkladně vyčistěte drátěným kartáčkem.
• Zásadní pravidlo: Očištěných ploch se již nedotýkejte prsty! Mastnota z rukou zhoršuje přilnavost pájky.

Krok 4: Nanesení pájecí pasty

Pomocí malého štětečku naneste na vnější očištěný konec trubky tenkou, rovnoměrnou vrstvu pájecí pasty.

Tip z praxe: Do vnitřku tvarovky pastu nanášejte jen ve velmi malém množství nebo vůbec. Při zasunutí trubky se pasta posouvá dovnitř a pokud je jí moc, vytlačí se do interiéru trubky, kde zbytečně znečišťuje vodu.

Krok 5: Sestavení spoje

Trubku zasuňte do tvarovky až na dno (na doraz). Při zasouvání s trubkou lehce pootočte, aby se pasta rovnoměrně rozprostřela po celém obvodu kapilární mezery. Přebytečnou pastu, která se vytlačí na vnější okraj spoje, ihned otřete čistým hadříkem.

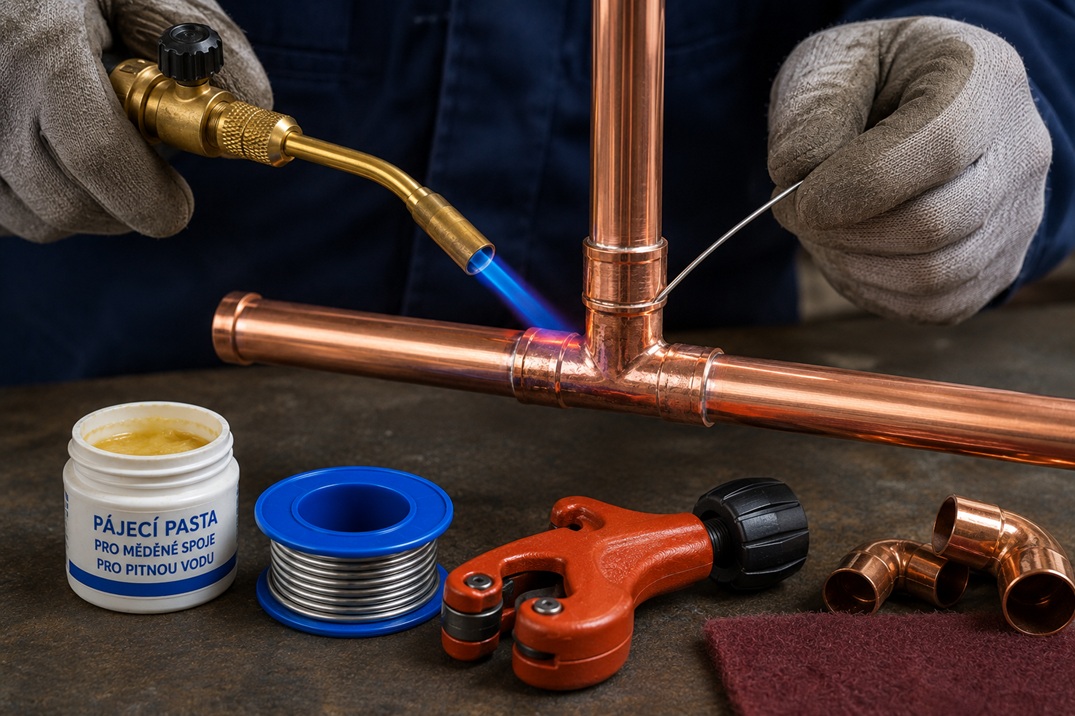

Krok 6: Ohřev plamenem

Zapněte hořák a nastavte střední plamen.

• Miřte modrou špičkou plamene přímo na tělo tvarovky (fitinky), nikoli na trubku ani na spojovací mezeru. Teplo se musí šířit z tvarovky směrem k trubce.
• Krouživým pohybem zahřívejte spoj rovnoměrně ze všech stran.
• Sledujte reakci pasty: Moderní pájecí pasty obsahují práškový cín. Při dosažení správné teploty (cca 220 °C) pasta změní barvu ze šedé na leskle stříbrnou. To je moment, kdy je měď připravena!

Krok 7: Aplikace pájky

Odtáhněte plamen od spoje (nebo ho posuňte dál) a k okraji mezi tvarovku a trubku přiložte konec pájecího drátu.

• Nikdy netavte pájecí drát přímým plamenem! Pájka se musí roztavit výhradně teplem nahřátého kovu.
• Jakmile se drát dotkne rozpálené mědi, okamžitě se roztaví a bleskově se vsaje do spoje. Odviňte odpovídající množství drátu (orientačně platí: délka spotřebovaného drátu se rovná průměru trubky – např. pro trubku 15 mm spotřebujete cca 15 mm drátu).
• Jakmile se kolem celého obvodu vytvoří pěkný, souvislý stříbrný meniskus (proužek), pájku odtáhněte.

Krok 8: Chladnutí a očistění spoje

Se spojem nesmíte minimálně 30 až 60 sekund vůbec hýbat. Jakýkoliv pohyb během tuhnutí cínu způsobí vnitřní mikroskopické praskliny (tzv. studený spoj), kterým bude v budoucnu prokapávat voda.

Po ztuhnutí cínu (poznáte to podle toho, že stříbrný povrch lehce zmatní) spoj důkladně otřete mokrým hadrem.

• Za prvé: Spoj rychleji ochladíte.
• Za druhé (a to je důležitější): Odstraníte agresivní zbytky tavidla. Pokud by tavidlo na mědi zůstalo, začne po několika týdnech reagovat a vytvoří nevzhlednou zelenou korozi (měděnku), která může trubku časem prožrat.

Nejčastější chyby, jejich následky a jak je řešit

Ani zkušeným montážníkům se občas nevyhne chyba. Zde je přehled nejčastějších problémů, se kterými se můžete při práci setkat:

1. Voda v potrubí (Úhlavní nepřítel pájení)

Pokud je v trubce i jen pár kapek vody, měď se vám nikdy nepodaří nahřát na 220 °C. Voda se začne odpařovat, odebírá obrovské množství tepla a vznikající pára vyfukuje tavidlo i pájku ze spoje ven.

• Řešení: Potrubí musí být absolutně suché. Pokud upravujete starý rozvod, ze kterého stále pomalu kapá voda, ucpěte vnitřek trubky kouskem střídky z čerstvého chleba. Chléb udrží vodu v suchu po dobu pájení a při prvním napuštění a proplachu potrubí se bezpečně rozpustí.

2. Přehřátí spoje (Spálení pasty)

Pokud držíte hořák na jednom místě příliš dlouho, měď zčerná a tavidlo uvnitř spoje zuhelnatí. Na spáleném a zoxidovaném povrchu cín přestane chytat a začne tvořit kuličky, které ze spoje opadávají.

• Řešení: Spoj je nutné rozebrat (nahřát a rozpojit), nechat vychladnout, znovu důkladně obrousit rounem do lesku, nanést novou pastu a celý postup opakovat.

3. Nedostatečné vyčištění povrchu

Pokud vynecháte broušení čisticím rounem v domnění, že nová trubka je přece čistá, pájka nezataguje po celém obvodu. Vznikne hluché místo, kterým bude voda prokapávat.

• Řešení: Vždy poctivě bruste trubku i vnitřek fitinky do vysokého lesku.

4. Pohyb trubky během tuhnutí spoje

Pokud do chladnoucího spoje drcnete nebo se pokusíte upravit úhel kolena v momentě, kdy cín přechází z tekutého do pevného stavu, narušíte krystalickou mřížku cínu.

• Řešení: Pokud se spojem během tuhnutí pohnete, raději ho znovu plamenem roztavte, přidejte kapku pasty a nechte v klidu ztuhnout znovu.

Často kladené otázky (FAQ)

Mohu kombinovat měděné potrubí s jinými materiály?

Ano, ale musíte dodržet pravidlo elektrochemické koroze. V směru průtoku vody by měl být kov s nižším elektrodovým potenciálem před kovem s vyšším potenciálem.

• Platí zásada: Ocel / Železo  Mosaz / Bronz  Měď.
• Železo zapojené ZA měděným potrubím bude vlivem uvolněných iontů mědi podléhat rychlé korozi. Pokud spojujete měď s ocelí, vždy mezi ně vložte přechodový kus z mosazi nebo bronzu.

Jak poznám, že je spoj 100% těsný?

Jediným spolehlivým způsobem je tlaková zkouška. Po dokončení pájení a po vychladnutí celého systému napusťte rozvod vodou, odvzdušněte jej a pomocí tlakové pumpy natlakujte na 1,5násobek provozního tlaku (obvykle na 6 až 10 barů). Nechte systém pod tlakem minimálně 30 až 60 minut a vizuálně zkontrolujte všechny spoje.

Můžu již spájený spoj rozpojit a použít znovu?

Spoj lze snadno rozpojit tak, že jej hořákem nahřejete a kleštěmi trubku z fitinky vytáhnete.

Trubku i tvarovku můžete po důkladném očistění od starého cínu (pomocí rouna a kartáčku) a nanesení nové pasty použít znovu. Pokud je však fitinka deformovaná opalováním, je bezpečnější použít novou.

Je lepší pájení, nebo lisování (Press-fitting)?

Lisování mědi pomocí speciálních lisovacích kleští (profi nářadí) je výrazně rychlejší a nevyžaduje práci s ohněm. Nicméně lisovací tvarovky obsahují gumové O-kroužky, které mají omezenou životnost a lisovací kleště stojí desítky tisíc korun. Pájený spoj je celokovový, podstatně levnější a při správném provedení má prakticky neomezenou životnost.

Pájení mědi je dovednost, kterou si nejlépe osvojíte praxí. Než se pustíte do ostré instalace v koupelně nebo v kotelně, kupte si metr trubky, dvě kolena a vyzkoušejte si vytvořit 3 až 4 zkušební spoje na ponku v dílně. Jakmile uvidíte, jak spolehlivě pájka zatéká do spoje, získáte potřebnou jistotu a práce vám půjde rychle od ruky!
