Oběhová a cirkulační čerpadla

Oběhová a cirkulační čerpadla

Na první pohled vypadají téměř stejně – malé kovové válečky s elektrickým kabelem zapojené do potrubí. V topenářské a instalatérské praxi však oběhová a cirkulační čerpadla plní dvě naprosto odlišné role, pracují v jiných prostředích a jsou vyrobena z rozdílných materiálů. Záměna těchto dvou zařízení je jednou z nejčastějších chyb svépomocných stavebníků, která vede buď k rychlé destrukci čerpadla, nebo k hygienickým problémům s pitnou vodou.

V tomto detailním průvodci si srozumitelně vysvětlíme, jaký je mezi nimi rozdíl, jak funguje moderní inteligentní regulace a jak vybrat správný model, který vám ušetří tisíce korun ročně za energie.¨

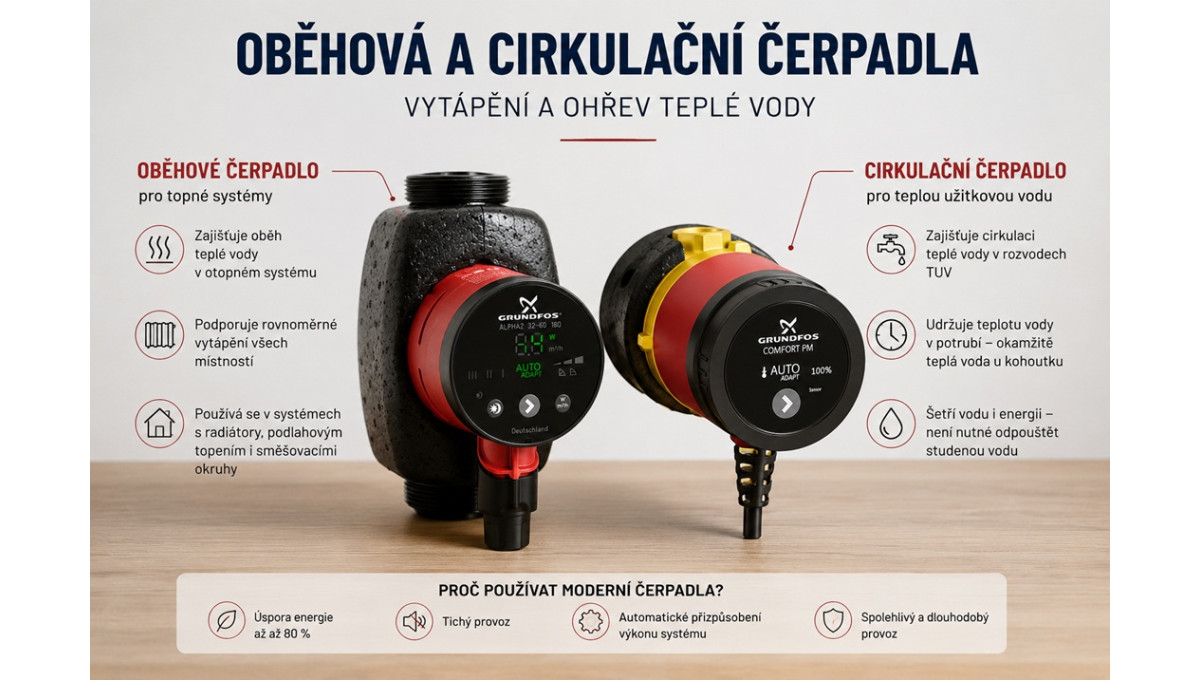

Hlavní rozdíl v kostce: Co pumpuje topení a co pitnou vodu?

Abyste už nikdy netápali, pamatujte si toto základní pravidlo:

• Oběhové čerpadlo pohání vodu v uzavřeném otopném systému (topení v radiátorech nebo podlahovce).
• Cirkulační čerpadlo zajišťuje neustálý pohyb teplé užitkové vody (TUV) v otevřeném okruhu pitné vody mezi bojlerem a vodovodními bateriemi.

1. Oběhová čerpadla pro vytápění: Srdce vašeho topení

Oběhové čerpadlo má za úkol vzít ohřátou vodu z kotle, elektrokotle nebo tepelného čerpadla a protlačit ji skrz kilometry úzkých trubek do radiátorů či smyček podlahového topení, kde voda odevzdá teplo a ochlazená se vrací zpět ke zdroji.

Materiál a konstrukce

Protože v otopné soustavě cirkuluje stále stejná, „mrtvá“ voda bez přístupu čerstvého kyslíku (tzv. otopné médium), nehrozí zde masivní koroze. Tělo oběhových čerpadel se proto standardně vyrábí z šedé litiny.

Varování z praxe: Litinové oběhové čerpadlo nikdy nesmí přijít do rozvodu pitné vody! Čerstvá pitná voda plná kyslíku by litinu během několika měsíců zkorodovala, čerpadlo by se zadřelo a vy byste pili rezavou vodu.

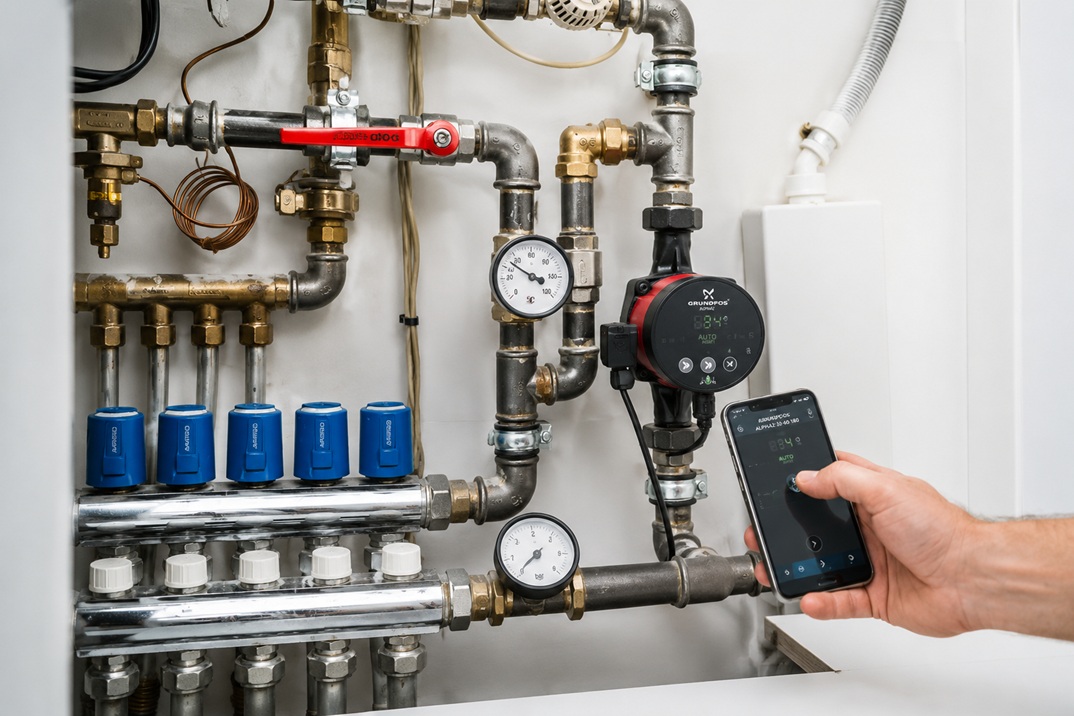

Revoluce jménem elektronicky řízená čerpadla

Stará třírychlostní čerpadla běžela neustále na plný výkon (např. 90 W), bez ohledu na to, zda byly termostatické hlavice na radiátorech otevřené, nebo zavřené. Moderní legislativa už povoluje pouze úsporná elektronická oběhová čerpadla s frekvenčním měničem (např. řady GrundfosALPHA nebo Wilo Yonos Pico).

• Jak to funguje: Pokud se v domě sluníčkem vyhřejí pokoje a termostatické ventily na radiátorech se zavřou, v potrubí stoupne tlak. Moderní čerpadlo tento odpor okamžitě rozpozná a sníží své otáčky a příkon klidně na pouhé 4 W.
• Úspora: Zatímco staré čerpadlo propálilo za topnou sezónu elektřinu za několik tisíc, moderní elektronické čerpadlo spotřebuje ročně méně než běžná LED žárovka.

2. Cirkulační čerpadla pro TUV: Konec plýtvání pitnou vodou

Představte si, že máte koupelnu v patře a bojler dole v technické místnosti. Otočíte kohoutkem a musíte minutu čekat, než odteče studená voda z trubek, abyste se mohli sprchovat teplou. Výsledkem je naštvaný uživatel a stovky litrů drahé pitné vody spláchnuté bez užitku do kanálu.

Řešením je cirkulační okruh – třetí trubka v domě, která tvoří smyčku mezi nejvzdálenější baterií a bojlerem. Malé cirkulační čerpadlo v této smyčce neustále protlačuje teplou vodu, takže jakmile otočíte kohoutkem, teplá voda teče okamžitě.

Materiál a hygiena

Jelikož cirkulační čerpadlo pracuje s pitnou vodou bohatou na kyslík a minerály, jeho tělo musí být vyrobeno ze zdravotně nezávadných a korozivzdorných materiálů – nejčastěji z mosazi, bronzu nebo nerezové oceli. Tato čerpadla jsou menší a mají velmi nízký příkon (často jen 2 až 7 W).

Antilegionella ochrana

Kromě komfortu plní cirkulace klíčovou hygienickou roli. V teplé, stojaté vodě (mezi 20 °C a 45 °C) se masivně množí nebezpečná bakterie Legionella. Neustálý pohyb vody a udržování teploty nad 50 °C v celém okruhu tuto hrozbu spolehlivě likviduje.

Chytré funkce a regulace: Jak čerpadla ovládat?

Aby cirkulační čerpadlo TUV neběželo zbytečně v noci, kdy všichni spí, a neochlazovalo tak bojler, využívají se moderní způsoby regulace:

1. Časový spínač (Spínací hodiny): Nastavíte, aby čerpadlo běželo jen v exponovaných časech – např. od 6:00 do 8:30 a od 17:00 do 22:00.
2. Termostat: Čerpadlo hlídá teplotu vracející se vody. Jakmile teplota ve smyčce stoupne na požadovaných 45 °C, čerpadlo vypne. Zapne se, až když voda v trubkách vychladne.
3. Funkce AUTOadapt / Inteligentní učení: Špičkové modely (např. Grundfos COMFORT) mají integrovaný kalendář. Týden sledují chování vaší rodiny, naučí se, kdy se chodíte sprchovat, a samy s předstihem patnácti minut cirkulaci zapnou. V noci nebo během vaší pracovní doby automaticky spí.

3. Kulové kohouty z obou stran

Čerpadlo je mechanické zařízení, které může po letech potřebovat servis. Vždy ho z obou stran osaďte kulovými kohouty. Když bude potřeba čerpadlo vyměnit, jednoduše ventily zavřete a vyšroubujete ho, aniž byste museli vypouštět stovky litrů vody z celého topného systému nebo bojleru.

4. Magnetický separátor pro moderní čerpadla

Moderní úsporná oběhová čerpadla mají rotory s permanentním magnetem. Tento magnet funguje v topném systému jako vysavač – přitahuje veškeré mikroskopické kovové nečistoty a černý kal (magnetit), který koluje ve starších otopných soustavách.

• Doporučení: Pokud měníte staré čerpadlo za nové úsporné, nainstalujte na zpátečku topení odkalovač s magnetem. Prodloužíte tím životnost čerpadla i drahého kotle na trojnásobek.
