Kompletní průvodce PE programem: Jak vybrat správné trubky a fitinky pro vodu na zahradě i v domě

Pro venkovní rozvody vody jsou PE trubky nejčastější volbou, protože jsou vysoce odolné vůči tlaku, UV záření i běžnému mechanickému poškození. Jak se ale vyznat v jejich typech a jaké fitinky zvolit? Tento průvodce vám v tom udělá jasno.

1. Jaké potrubí použít? Velký přehled PE trubek

Polyetylenové trubky se liší svou vnitřní strukturou, odolností a tloušťkou stěny. Nejčastěji se setkáte s těmito třemi typy:

A. PE-HD potrubí – Klasika pro většinu zahrad

PE-HD (High Density Polyethylene) je nejběžnější typ potrubí pro zahradní a domovní rozvody vody. Je to spolehlivý standard se skvělým poměrem ceny a výkonu.

• Využívá se pro: Rozvody vody po zahradě, napojení zahradních kohoutů, automatické závlahy, přívody ke skleníkům, rozvody užitkové vody a napojení retenčních nádrží.
• Hlavní výhody: Dlouhá životnost, jednoduchá montáž, dobrá flexibilita, stoprocentní odolnost proti korozi a vysoká cenová dostupnost.

B. PE-HD PE100RC (LUNAPLAST) – Profesionální řešení pro náročné instalace

Modernější a technologicky pokročilejší variantou je dvouvrstvé potrubí PE100RC (kde zkratka RC znamená Resistance to Crack – zvýšená odolnost proti šíření trhlin a bodovému zatížení). V našem sortimentu spoléháme na špičkové technické parametry českého výrobce LUNAPLAST.

• Technická struktura: Potrubí tvoří černá vnější vrstva z certifikovaných materiálů a vnitřní vrstva (do 10 %) v modrém, bílém nebo hnědém provedení podle konkrétního typu aplikace rozvodů.
• Tlakové třídy a rozměry: Standardně se dodává v nejžádanějších tlakových třídách PN10 a PN16. Pro průměry od 32 mm (PN16), resp. 50 mm (PN10) je potrubí certifikováno dle přísné normy ČSN EN 12201-2.
• Kde se využívá: Kromě klasických zahradních rozvodů je schváleno pro plnohodnotné tlakové rozvody pitné vody (W), rozvody pro všeobecné účely, kanalizační přípojky a podtlakové i tlakové aplikace stokových sítí (P).
• Revoluce v pokládce: Díky klasifikaci je potrubí certifikováno pro otevřenou pokládku bez pískového lože. Lze ho pokládat přímo do zeminy, což dramaticky urychlí a zlevní výkopové práce. Navíc zvládá moderní bezvýkopové technologie, sanace, pluhování, frézování či řízené vrtání.

C. PE-MD silnostěnné trubky (LUNAPLAST)– Robustní řešení pro vysoké zatížení

PE-MD trubky představují velmi odolné tlakové potrubí určené pro rozvody pitné i užitkové vody. Na e-shopu jsou dostupné jako dvouvrstvé silnostěnné PE-MD trubky PN12,5 – těžká řada. Jde o moderní konstrukční řešení, které kombinuje vysokou mechanickou odolnost s výbornou tvarovatelností.

• Využívá se pro: Náročnější zahradní rozvody, delší podzemní vedení, přívody vody ke studním, napojení retenčních nádrží a systémy s vyšším mechanickým zatížením.
• Praktický tip: Pokud plánujete rozvod vody pod příjezdovou cestou, parkovacím stáním nebo v místech s větším zatížením půdy těžkou technikou, je silnostěnné PE-MD potrubí díky své robustnosti tou nejlepší volbou.

Důležité pravidlo pro průměry: PE-MD i klasické PE trubky se dodávají v různých průměrech — nejčastěji 20 mm, 25 mm, 32 mm, 40 mm nebo 63 mm. Pokud plánujete více postřikovačů nebo delší rozvody, zvolte raději větší průměr potrubí (např. 32 mm). Předejdete tak citelným ztrátám tlaku a průtoku vody při zalévání na konci trasy.

Jak vybrat správnou PE trubku podle podloží?

Než kopnete do země, musíte vědět, v jaké půdě bude potrubí uloženo. Výběr správného typu materiálu vám ušetří dny těžké práce s prosíváním písku.

• Písčité a měkké podloží (Bez kamení): Vhodnou volbou je klasické PE-HD nebo PE-MD potrubí. V čisté hlíně či písku nehrozí trubkám žádné bodové zatížení. Stačí vykopat rýhu, vyrovnat dno a potrubí bez obav uložit.

• Kamenitá půda, štěrk a bahno s kameny (Ostré podloží): Jednoznačnou volbou je PE-HD PE100RC (LUNAPLAST). Označení RC garantuje odolnost proti šíření trhlin způsobených ostrými hranami kamenů. Nemusíte dokupovat tuny písku na obsyp – trubku položíte přímo do náročného vykopaného terénu.

• Bahno, jíl a nestabilní, podmáčená půda: V bahnitém podloží dochází při střídání sucha a mokra k pohybům a sedání půdy. Pro tyto případy volte PE-HD PE100RC nebo silnostěnné PE-MD trubky v kombinaci s robustními mosaznými svěrnými spojkami či PPS tvarovkami, které jíl svou silou nedeformuje.

2. Druhy PE fitinek: Jaký materiál a systém zvolit?

Abyste trubky propojili, odbočili k ventilům nebo zredukovali na klasický kovový závit, potřebujete tvarovky – fitinky. Podle materiálu, mechanické odolnosti a účelu použití dělíme svěrné spojky do čtyř klíčových skupin:

A. Plastové svěrné fitinky (Standardní PP rychlospojky)

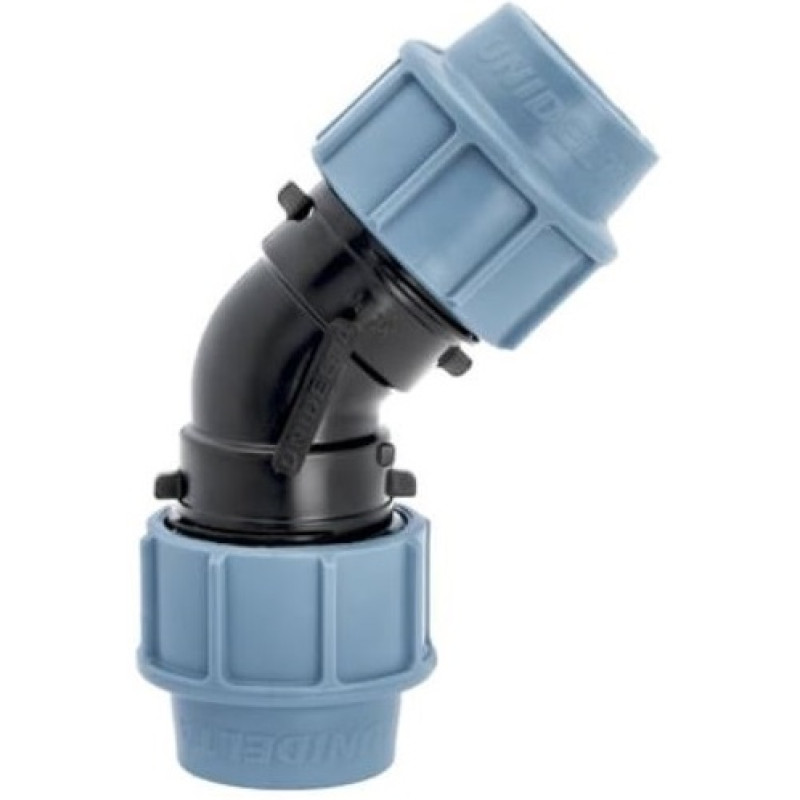

Nejpopulárnější volba pro svépomocnou montáž na zahradách. Jsou vyrobeny z pevného polypropylenu (PP) a fungují na principu mechanického sevření.

• Konstrukce: Skládají se z těla fitinky, pryžového těsnicího O-kroužku, přítlačného kroužku a rozříznuté kleštiny, která se při utahování matice pevně zakousne do PE trubky.
• Výhody: K montáži nepotřebujete drahé nářadí (do průměru 32 mm je utáhnete rukou či plastovým klíčem). Spoj je rozebíratelný – můžete ho kdykoliv povolit, upravit a znovu složit. Nehnijí v zemi a jsou velmi levné.

B. Profesionální celoplastové PPS tvarovky

Pokud hledáte prémiové celoplastové řešení pro rozvody pitné vody a náročné technologické aplikace, zvolte PPS tvarovky. Tyto spojky jsou vyrobeny z vysoce odolného polyfenylensulfidu (PPS) nebo zesílených technických plastů.

• V čem se liší od běžného PP: Mají extrémní chemickou a teplotní odolnost, obrovskou tvarovou stálost a pevnost blížící se kovům. Nekorodují, nezarůstají vodním kamenem a jsou ideální pro dlouhodobě bezúdržbové tlakové systémy. Jejich svěrný mechanismus zaručuje absolutní těsnost i při dlouhodobých tlakových rázech v zemi.

C. Mosazné svěrné spojky na polyetylen (PE)

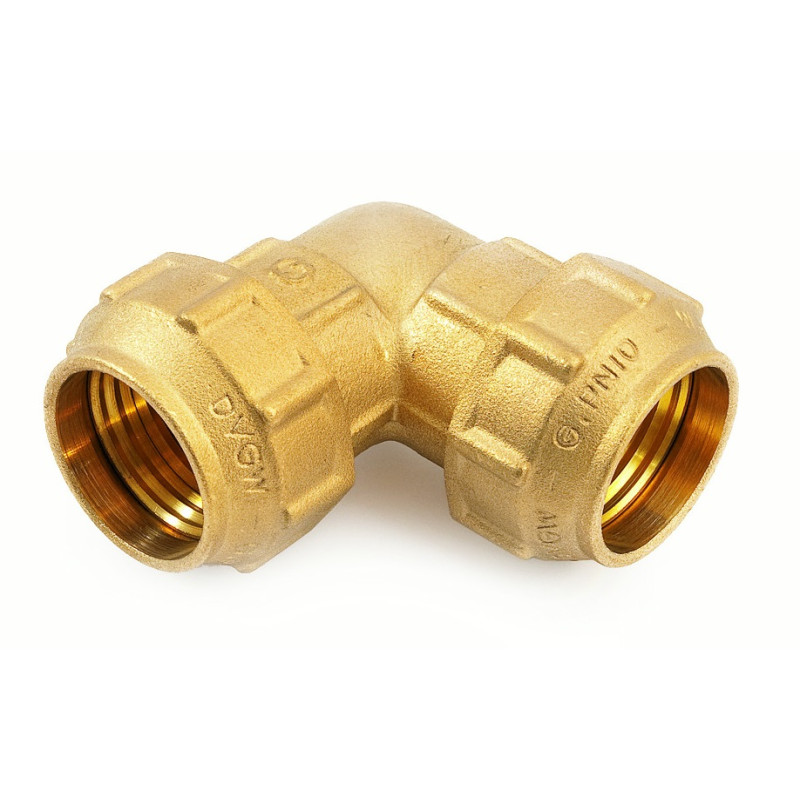

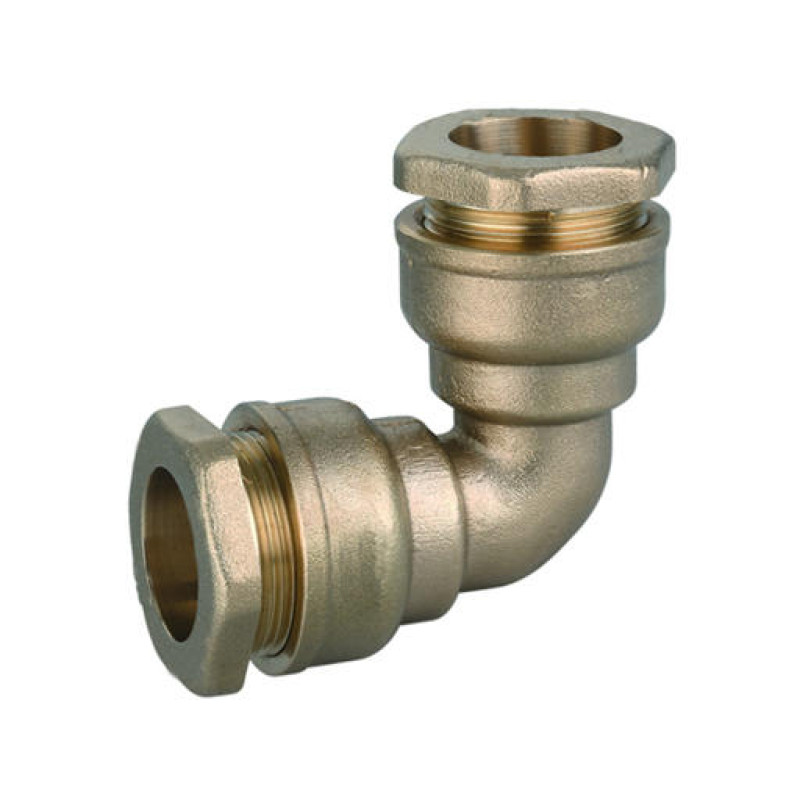

Když plast nestačí a požadujete nekompromisní pevnost, nastupují mosazné svěrné spojky pro PE trubky. Tyto robustní armatury z masivní mosazi jsou standardem u domovních přípojek.

• Konstrukce a fungování: Uvnitř matice se skrývá speciální mosazný profilovaný prsten. Jakmile matici dotáhnete klasickým kovovým klíčem, prsten se s obrovskou silou mechanicky sevře kolem plastové PE trubky.
• Výhody: Extrémní mechanická odolnost. Mosazná fitinka skvěle snáší přirozené sedání a pohyby půdy v zemi a je stoprocentně imunní vůči silným tlakovým rázům.
• Kde je použít: Pro kritické podzemní spoje v zemi, přechod z plastu na kovové rozvody v technické místnosti, napojení domovního vodoměru nebo u sacích a výtlačných tras hlubinných čerpadel a studní.

D. Univerzální mosazné svěrné spojky TIEMME COBRARING

Skutečný klenot v našem sortimentu, který vyřeší nejeden instalatérský oříšek. Spojky řady GEBO Cobraring jsou univerzální mechanické spojky určené pro rychlé, spolehlivé a čisté spojování trubek bez nutnosti svařování nebo řezání závitů.

• V čem jsou unikátní: Cobraring je navržen jako univerzální systém. Má certifikaci i na plyn. Dokáže pevně sevřít a utěsnit polyetylenové (PE) trubky.
• Ideální pro opravy a rekonstrukce.

·

3. Typy tvarovek v PE programu: Co budete potřebovat?

Ať už zvolíte standardní plast, PPS, klasickou mosaz na PE, nebo univerzální systém Cobraring, sortiment plně pokryje vaše potřeby:

• Spojky (Mufny): Pro přímé spojení dvou trubek (stejných průměrů nebo redukovaných z většího na menší).
• Kolena (90° nebo 45°): Pro pravoúhlé zlomy trubek. Používají se hlavně u tužších potrubí, která nelze ohnout v ostrém úhlu.
• T-kusy: Pro vytvoření odbočky z hlavní trasy (např. odbočení z hlavní hadice k jednotlivým sekcím závlahy nebo zahradnímu kohoutu).
• Přechody s vnějším/vnitřním závitem: Klíčové fitinky, které mají na jedné straně svěrný konec pro trubku a na druhé klasický závit (1/2", 3/4", 1", 5/4"). Na tento závit pak snadno našroubujete mosazný kohout, filtr nebo sací klapku.
• Navrtávací třmeny: Jak nejsnadněji vytvořit odbočku na hotovém potrubí?

Představte si situaci, že už máte hotový hlavní rozvod vody v zemi, výkop je zasypaný a vy se po roce rozhodnete, že byste uprostřed zahrady potřebovali připojit další ventil, novou větev závlahy nebo kapkovou závlahu ke skleníku. Klasický postup by znamenal trubku v zemi pracně vykopat, kompletně ji rozříznout, nasadit T-kus a pokračovat dál. S navrtávacími třmeny (často nazývanými jako navrtávací pasy) to jde mnohem elegantněji, čistěji a bez řezání trubky.

Navrtávací třmen funguje jako mechanická objímka, kterou jednoduše „obejmete“ stávající PE trubku v místě, kde potřebujete odbočit.

Hlavní výhody navrtávacích třmenů:

• Žádné řezání potrubí: Trubku nemusíte přerušit. Třmen se namontuje na celistvý povrch trubky a teprve poté se skrz něj provrtá otvor.
• Extrémní rychlost montáže: Odbočku máte hotovou během několika minut.
• Přechod na závit: Třmeny jsou standardně vybaveny vnitřním závitem (např. 1/2", 3/4" nebo 1"), do kterého rovnou našroubujete buď přímo zahradní kohout, nebo svěrnou spojku pro novou trubku.

Správný postup montáže krok za krokem:

1.     Očistěte povrch: Místo na PE trubce, kde bude třmen sedět, důkladně očistěte od hlíny, písku a mastnoty. Povrch musí být dokonale hladký, aby těsnění správně dosedlo.

2.     Vložte těsnicí O-kroužek: Do drážky v horní polovině třmenu vložte gumové těsnění (bývá součástí balení). Pro jistotu jej můžete lehce máznout silikonovou vazelínou.

3.     Sešroubujte třmen na trubce: Přiložte obě poloviny třmenu k trubce a rovnoměrně (křížem) dotáhněte propojovací šrouby. Třmen musí na trubce pevně sedět a gumička musí být stlačená.

4.     Navrtejte otvor: Skrz závitový vývod třmenu vezměte běžnou vrtačku s vrtákem do dřeva nebo do kovu (průměr vrtáku zvolte podle velikosti otvoru v třmenu, aby nedošlo k poškození vnitřního závitu). Opatrně provrtejte stěnu PE trubky. Pozor: Vrtat musíte samozřejmě při vypnutém tlaku vody!

5.     Propláchněte systém: Po vyvrtání krátce pusťte vodu, aby tlak vyplavil plastové špony z vrtání ven a nezanesly se vám později trysky závlahy nebo kohout. Poté našroubujte navazující armaturu.

Plastové průchodky nádrží a šachet: Jak na 100% vodotěsný prostup?

Dalším specifickým a mimořádně praktickým prvkem v PE programu jsou plastové průchodky (někdy nazývané jako prostupy neboli příruby do nádrží). S tímto komponentem se setkáte pokaždé, když potřebujete spolehlivě a vodotěsně vyvést PE trubku skrz stěnu plastového sudu na dešťovou vodu, retenční nádrže, IBC kontejneru, vodoměrné šachty nebo jímky.

Běžné napojení hadice přes vyvrtanou díru a lepidlo nebo silikon pod tlakem vody dříve či později selže. Plastová průchodka je zkonstruována tak, aby vytvořila mechanicky pevný a dokonale těsný spoj, který vydrží roky.

Z čeho se průchodka skládá a jak funguje?

Průchodka funguje na principu masivního šroubení. Skládá se ze tří hlavních částí:

1.     Tělo průchodky se širokou přírubou a vnějším závitem: Tato část prochází vyvrtaným otvorem ve stěně nádrže. Vnitřek průchodky je hladký, případně má závit pro našroubování další fitinky.

2.     Masivní těsnicí podložka (EPDM guma): Klíčový prvek celého spoje. Tato gumička se navléká z vnitřní (případně i vnější) strany nádrže a stlačením zajistí absolutní vodotěsnost.

3.     Přítlačná matice: Našroubuje se na tělo průchodky z druhé strany stěny a silou se dotáhne, čímž gumu pevně přitiskne k plastu nádrže.

Hlavní výhody:

• Absolutní těsnost: Široké gumové těsnění spolehlivě zamezí úniku vody i při plné nádrži.
• Vysoká mechanická odolnost: Průchodky z polypropylenu (PP) nebo prémiového PPS jsou tuhé a nekroutí se ani při pohybech napojeného potrubí.
• Snadný přechod na závlahu: Z vnější strany průchodky máte k dispozici klasický závit (vnitřní nebo vnější v palcích), na který okamžitě napojíte svěrnou PE spojku, zahradní kohout nebo vypouštěcí ventil.

Správný postup montáže:

1.     Vyvrtejte přesný otvor: Pomocí vykružovacího vrtáku vyvrtejte do stěny nádrže či sudu čistý otvor. Průměr otvoru musí přesně odpovídat vnějšímu průměru závitu průchodky (nesmí být příliš volný). Obruste otřepy po vrtání.

2.     Osazení těsnění: Nasaďte gumové těsnění na tělo průchodky a prostrčte jej otvorem (ideálně z vnitřní strany nádrže, kde tlačí voda).

3.     Dotažení matice: Z vnější strany našroubujte plastovou matici. Dotáhněte ji pevně rukou a následně lehce dotáhněte klíčem, aby se pryžové těsnění rovnoměrně zmáčklo a zkopírovalo případné mírné zakřivení sudu. Pozor na přetažení, abyste nestrhli plastový závit.

4.     Napojení PE potrubí: Do hotového prostupu nyní našroubujte odpovídající PE přechod s vnějším/vnitřním závitem a můžete začít vesele rozvádět vodu po zahradě.

4. PE elektrotvarovky: Jak na dokonale svařený spoj pro profesionální instalace?

Zatímco mechanické svěrné spojky jsou ideální volbou pro zahradní rozvody a svépomocnou montáž, v oblasti profesionálních inženýrských sítí, domovních přípojek plynofikace nebo hlavních řadů pitné vody se setkáte s PE elektrotvarovkami. Tento systém funguje na principu elektrofúzního svařování, které vytváří nerozebíratelný, monolitický spoj s absolutní těsností a životností přesahující 50 let.

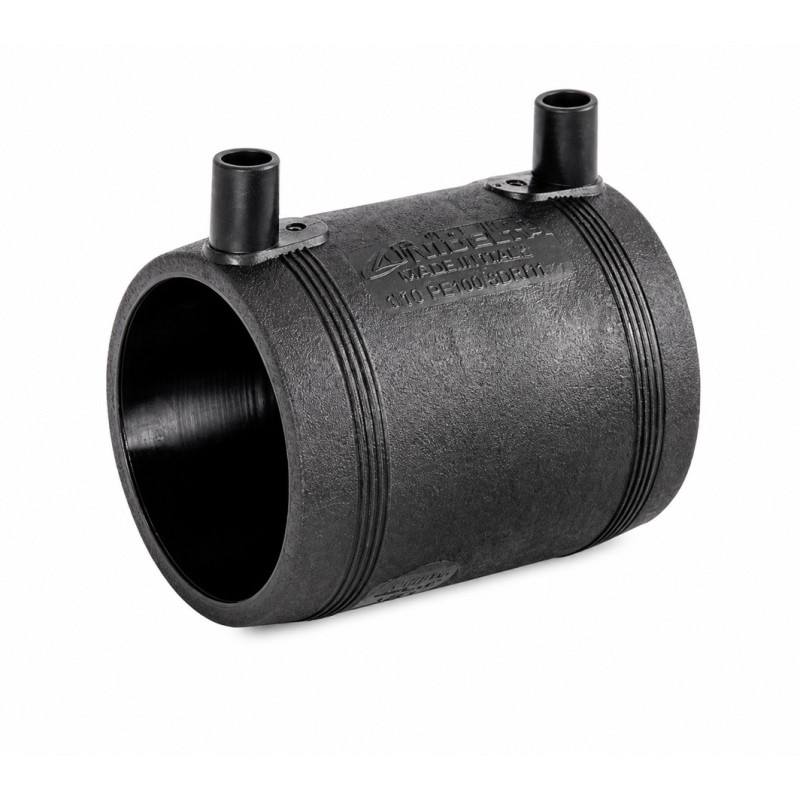

Elektrotvarovky (mufny, kolena, T-kusy či odbočkové sedlové T-kusy) mají v sobě integrovaný speciální odporový drát. K němu se připojuje svářecí přístroj, který do tvarovky pustí přesně kontrolovaný elektrický proud. Ten drát zahřeje, okolní plast trubky i tvarovky se roztaví a po vychladnutí dojde k jejich dokonalému strukturálnímu splynutí.

Hlavní výhody PE elektrotvarovek:

• Nulové riziko netěsnosti: Svařený spoj má stejné fyzikální vlastnosti jako samotná trubka. V zemi nevzniká žádný mechanický přechod, který by mohl časem povolit nebo začít prosakovat.
• Ideální pro bezvýkopové technologie: Protože elektrotvarovky po svaření nevytvářejí žádné velké nánosy materiálu a spoj je dokonale pevný v tahu, je tento systém nezbytný při sanacích potrubí, vtahování do starých řadů nebo při pluhování a frézování.
• Certifikace pro plyn i vodu: Na rozdíl od běžných plastových svěrných spojek jsou PE elektrotvarovky schváleny pro plnohodnotné rozvody hořlavých plynů pod zemí (samozřejmě při dodržení příslušných tlakových tříd, např. PE100 SDR11).

Na co si dát pozor při montáži (Pravidla pro úspěšný svár):

Elektrofúzní svařování vyžaduje preciznost a použití specializovaného vybavení (svářečky PE). Každá chyba může znamenat neúspěšný svar, který se projeví až pod tlakem.

1.     Oškrábání oxidované vrstvy (Klíčový krok): Každá PE trubka má na svém povrchu vlivem UV záření a vzduchu mikroskopickou zoxidovanou vrstvu. Tuto vrstvu musíte před svařováním mechanicky odstranit pomocí speciální rotační škrabky na potrubí. Pokud trubku neoškrábete, plasty se spolu nespojí!

2.     Důkladné odmaštění: Oškrábaný konec trubky a vnitřek elektrotvarovky se nesmí čistit běžnými ředidly. Použít se musí speciální čistící ubrousky nebo kapalina na PE (izopropylalkohol), které povrch dokonale odmastí a nezanechají film. Po očištění se povrchu již nedotýkejte rukama.

3.     Fixace potrubí: Trubky musí být do tvarovky zasunuty rovně a bez mechanického pnutí. Během procesu svařování a následného chladnutí se potrubí nesmí ani pohnout, proto se v praxi používají fixační upínače.

4.     Načtení čárového kódu: Každá kvalitní elektrotvarovka má na sobě štítek s čárovým kódem. Svářečka si pomocí skeneru z tohoto kódu sama přečte přesné parametry – napětí, dobu svařování a dobu chladnutí, které jsou přizpůsobené okolní teplotě.

Elektrotvarovky představují vrchol bezpečnosti a spolehlivosti v PE programu. Pokud realizujete novou vodovodní či plynovou přípojku, která bude ukrytá hluboko pod zemí nebo pod betonovou deskou domu, jsou elektrotvarovky tou nejbezpečnější investicí do budoucna.

Shrnutí: Vše pro váš projekt na jednom místě

PE program a moderní svěrné systémy umožňují vybudovat spolehlivé venkovní rozvody vody rychle, bezpečně a bez nutnosti svařování.

Při plánování pamatujte na správnou volbu materiálů: Na běžný rozvod po zahradě zvolte klasické PE-HD. Pokud se chcete vyhnout zdlouhavému pískování výkopu v kamenité půdě, sáhněte po PE100RC od českého výrobce LUNAPLASTU. Pod příjezdové cesty patří silnostěnné PE-MD trubky. Pro nadzemní spoje a rozvody v zemi s vysokými nároky na pevnost zvolte poctivé mosazné spojky na PE nebo prémiové PPS tvarovky. A pokud opravujete staré potrubí, vaší nejlepší zbraní bude univerzální COBRARING.

Všechny materiály, fitinky a potřebné nářadí naleznete na našem e-shopu. Pokud máte jakékoliv dotazy k dimenzování průměrů, rádi vám s výběrem pomůžeme!
