Při investici do nového zdroje vytápění – ať už jde o úsporný plynový kondenzační kotel, nebo moderní tepelné čerpadlo – většina majitelů domů očekává bezproblémový chod po celá desetiletí. Moderní technologie jsou sice extrémně účinné, ale mají jednu obrovskou slabinu: jsou citlivé na čistotu otopné soustavy. Pokud připojíte nový kotel na starší radiátorový systém (nebo i na nově vybudovanou podlahovku) bez adekvátní ochrany, vystavujete ho vážnému riziku poškození.

Dnes už běžné sítko (tzv. Y-filtr) na potrubí nestačí. Srdcem ochrany moderních systémů se stal magnetický separátor nečistot (odkalovač). Výrobci kotlů a tepelných čerpadel to moc dobře vědí, a proto instalaci tohoto prvku stále častěji uvádějí jako striktní podmínku pro uznání záruky. Proč je tomu tak a jaké fatální škody dokáže magnetický kal v systému napáchat?

Skrytý nepřítel: Jak vzniká magnetit a proč pálí čerpadla?

V každém uzavřeném otopném systému, kde se nacházejí kovové prvky (ocelové radiátory, litinové díly, ocelové trubky), dochází vlivem přítomnosti zbytkového kyslíku a vody k postupné korozi. Výsledkem této chemické reakce je velmi jemný, tmavý kal – oxid železitý neboli magnetit. Tyto mikroskopické kovové částečky se volně vznášejí v topné vodě a postupně vytvářejí černý šlem.

A zde narážíme na největší kámen úrazu moderních otopných soustav. Aby plynové kotle a tepelná čerpadla dosahovaly nízké spotřeby elektřiny, jsou osazeny vysoce účinnými oběhovými čerpadly s permanentními magnety (tzv. elektronická čerpadla).

Co se stane v praxi? Rotor tohoto moderního čerpadla funguje jako silný magnet. Pokud kolem něj protéká voda kontaminovaná magnetitem, čerpadlo tyto kovové částečky z vody doslova magneticky přitáhne a uvězní je ve svém vnitřním mechanismu. Černý kal čerpadlo postupně zanese, zvýší se tření, rotor se začne přehřívat, až se čerpadlo definitivně zadře a spálí. Výměna takového čerpadla přitom stojí tisíce korun a servisní technik vám při pohledu na černý nános reklamaci neuzná – chyba je totiž na straně znečištěné vody.

Proč obyčejný Y-filtr (šikmé sítko) selhává?

Mnoho kutilů namítne: „Vždyť mám před kotlem namontované klasické mosazné sítko, to kal zachytí.“ Bohužel nezachytí. Klasický mechanický Y-filtr funguje na principu mechanické filtrace a dokáže zachytit pouze hrubší nečistoty (písek, kousky rzi, zbytky těsnicího konopí) o velikosti stovek mikronů.

Částečky magnetitu jsou však extrémně jemné (často menší než 5–10 mikronů). Nerezovým sítkem klasického filtru projdou bez sebemenšího odporu jako sítem na makaróny. Navíc, pokud byste chtěli magnetit zachytit mechanicky, museli byste použít tak jemné sítko, které by se během pár dní zcela ucpalo a kompletně by zastavilo průtok vody v celém topení.

Jak funguje magnetický separátor a kam ho správně namontovat?

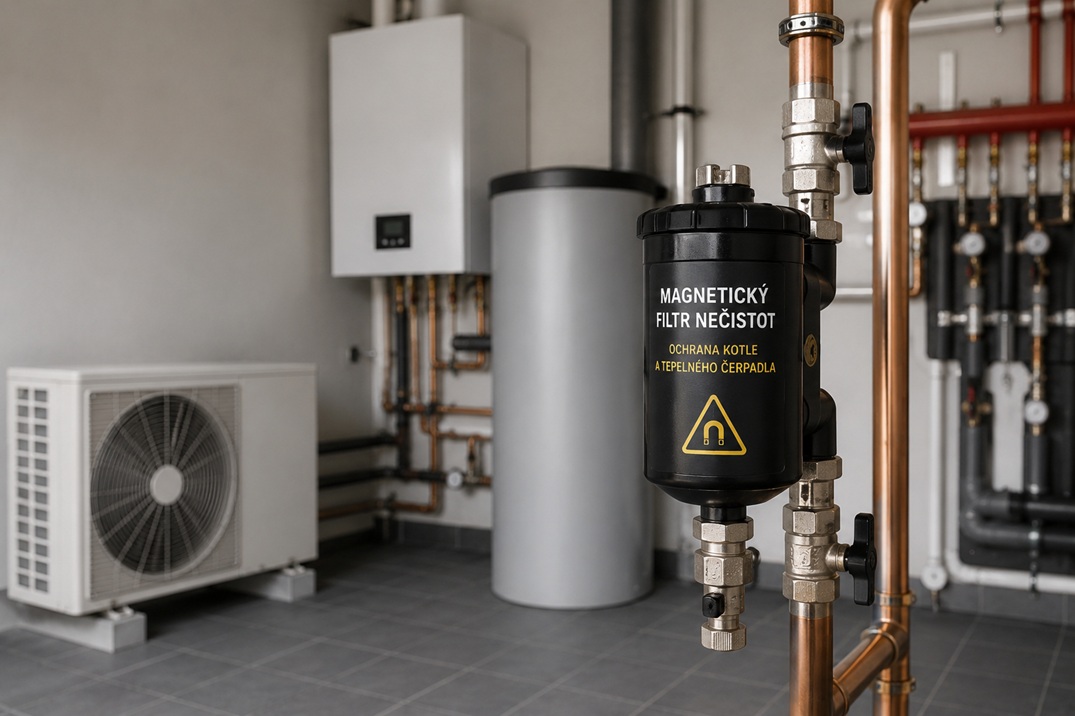

Magnetický separátor nečistot řeší tento problém geniálně a s nulovým odporem pro proudící vodu. Skládá se z robustního těla (komory), uprostřed kterého je umístěn extrémně silný neodymový magnet zapouzdřený v suché jímce.

1. Topná voda vtéká do komory separátoru, kde se její proudění záměrně zpomalí (vlivem rozšíření prostoru).
2. Těžší nemagnetické nečistoty klesají gravitačně na dno komory.
3. Všechny kovové magnetické částečky (magnetit) jsou okamžitě přitaženy k centrálnímu silnému magnetu, na kterém vytvoří pevný prstenec.
4. Do drahého výměníku kotle či tepelného čerpadla tak odchází dokonale čistá voda bez stop kovového kalu.

Zlaté pravidlo montáže: Vždy na zpátečku!

Separátor se montuje výhradně na zpětné potrubí (zpátečku) otopné soustavy, tedy na trubku, kterou se voda vrací z radiátorů či podlahovky zpět do kotle/tepelného čerpadla. Cílem je zachytit nečistoty z celého domu předtím, než stihnou vlézt do útrob samotného zdroje tepla.

Srovnání: Klasický Y-filtr vs. Magnetický separátor

Hybridní řešení: Šikmý Y-filtr s magnetickou vložkou (Zlatá střední cesta pro těsné prostory)

Co dělat v situaci, kdy potřebujete moderní magnetickou ochranu pro kotel, ale v technické místnosti bojujete s každým centimetrem prostoru a velký válcový separátor se vám pod kotel prostě nevejde? Přesně pro tyto případy existuje geniální hybridní řešení, které spojuje výhody obou světů: šikmý Y-filtr s integrovaným magnetem.

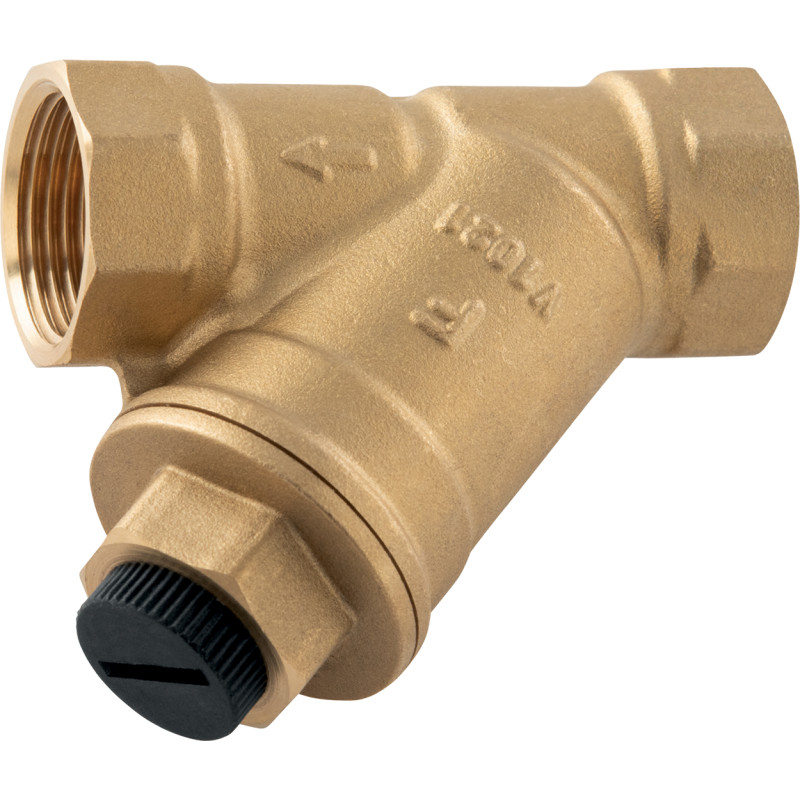

Tento komponent má tělo klasického mosazného šikmého filtru, takže na potrubí zabírá minimum místa. Uvnitř mosazné odbočky se však kromě standardního nerezového sítka skrývá také vyjímatelná magnetická vložka.

Jak to funguje v praxi?

Voda protékající filtrem naráží na nerezové sítko, které mechanicky zachytí hrubé nečistoty (písek, kousky rzi). Zároveň však protéká v těsné blízkosti silného magnetického jádra, které spolehlivě zachytí i ten nejjemnější magnetitový kal (černý šlem), který by běžným sítkem jinak proletěl.

• Hlavní výhoda: Kompaktní rozměry a možnost instalace tam, kde klasický velký odkalovač nemá místo. Navíc nabízí skvělý poměr cena/výkon.
• Jak probíhá údržba: Při čištění je potřeba nejprve uzavřít uzavírací ventily před a za filtrem. Následně vyšroubujete mosaznou zátku, vytáhnete magnetickou vložku (tím se uvolní chycený kal) a sítko i magnet propláchnete pod tekoucí vodou. Po složení systém opět funguje jako nový.

 Jak často čistit a na co nezapomenout? Praktický průvodce údržbou separátoru

I když je magnetický separátor v podstatě bezúdržbové zařízení, které nemá žádné elektronické součástky a nepodléhá opotřebení, úplně na něj zapomenout se nevyplácí. Aby plnil svou funkci na 100 % a chránil vaše topení po celou zimu, je potřeba dodržovat několik základních pravidel z instalatérské praxe.

1. První měsíc po instalaci je kritický

Pokud montujete separátor do staršího, již používaného topného systému (například při výměně starého kotle za nový), komora separátoru se po spuštění naplní nečistotami extrémně rychle. Letitý kal se v trubkách začne novým prouděním hýbat.

• Doporučení: První proplach a vyčištění separátoru udělejte už po 1 až 2 týdnech od spuštění systému. Budete překvapeni, kolik černého šlemu z ventilu vyteče. Následně ho zkontrolujte ještě jednou po měsíci.

2. Rutinní kontrola: Stačí jednou ročně

Jakmile se systém po prvotním proplachu vyčistí a stabilizuje, frekvence údržby dramaticky klesá.

• Doporučení: Separátor stačí čistit 1× ročně, a to ideálně na podzim před zahájením topné sezóny (v rámci celkové revize kotelny) nebo naopak na jaře těsně po jejím skončení.

Na co si dát při údržbě pozor? (Tipy z praxe)

• Nezapomeňte dopustit tlak vody: Při každém odkalení separátoru vyteče spodním kohoutem malé množství topné vody (zhruba 0,5 až 1 litr podle velikosti komory). Tím logicky mírně klesne tlak v otopné soustavě. Po každém čištění separátoru proto pohledem zkontrolujte manometr na kotli a v případě potřeby vodu do systému dopusťte na požadovanou hodnotu (zpravidla 1,2 až 1,5 baru).
• Pozor na horkou vodu: Pokud čistíte separátor během topné sezóny za plného provozu, nezapomeňte, že voda uvnitř komory může mít klidně 50–60 °C. Při otevírání vypouštěcího ventilu pracujte opatrně, abyste se nepopálili.
• Kontrola těsnění: Vypouštěcí ventily na levnějších separátorech mohou po letech začít mírně slzet. Na e-shopu www.obchod-vtp.cz proto nabízíme separátory s masivními mosaznými kohouty a kvalitními O-kroužky, které bez problému vydrží stovky cyklů otevření a zavření.

Jak poznáte, že je separátor úplně plný? Pokud údržbu zanedbáte a magnetická jímka se obalí maximálním množstvím kalu, separátor sice trubky neucpe (voda kolem magnetu stále protéká), ale ztratí schopnost chytat další nečistoty. Ty pak začnou proudit dál do kotle. Pokud vám moderní kotel začne hlásit chybové kódy spojené se špatným průtokem nebo přehříváním výměníku, první cesta servisáka vede právě k zanesenému separátoru.

Servis zvládnete za minutu a bez nářadí

Postup čištění je u většiny modelů následující:

1. Vytáhnete neodymový magnet z vnitřní jímky separátoru (tím pádem kal přestane být magneticky držen uvnitř na stěně).
2. Pod vypouštěcí kohout ve spodní části separátoru podložíte nádobu.
3. Otevřete vypouštěcí ventil – tlak v systému okamžitě vypláchne všechen usazený černý kal ven.
4. Zavřete ventil, vrátíte magnet zpět do jímky a máte hotovo. Celá akce zabere sotva minutu.

Proplach a chemická ochrana: Proč samotný separátor bez chemie nestačí?

Instalace magnetického separátoru je sice zásadním krokem, ale pro stoprocentní ochranu systému je potřeba udělat ještě druhou polovinu práce – ošetřit samotnou topnou vodu. Pokud totiž zapojíte nový kotel nebo tepelné čerpadlo do starých, letitých rozvodů, je potrubí plné usazeného a zatuhlého kalu, který se sám od sebe neuvolní. Proto je nutné před spuštěním nového zdroje použít proplachové chemické kapaliny (např. Caleffi C3 čistič topného systému). Tyto přípravky fungují tak, že během několika dní provozu cirkulují v systému, bezpečně rozpustí staré nánosy vodního kamene, kalu a rzi ze stěn radiátorů a převedou je do tekutého stavu. Veškerý tento uvolněný neřád se pak buď zachytí v separátoru, nebo se kompletně vypustí při finálním proplachu čistou vodou.

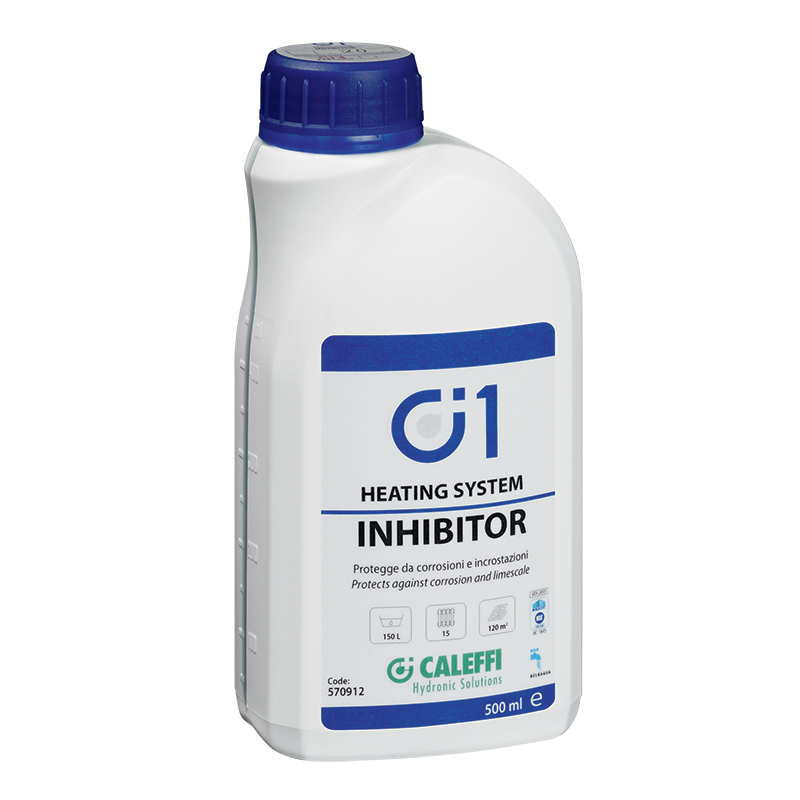

Jakmile je systém dokonale čistý a napuštěný novou vodou, přichází na řadu nejdůležitější prevence – inhibitory koroze a vodního kamene (např. Caleffi C1 Inhibitor). Nová napouštěcí voda z řádu nebo studny je totiž plná kyslíku, minerálů a solí, které okamžitě startují novou vlnu koroze a tvorby vodního kamene. Inhibitor Caleffi C1 funguje jako „tekutý štít“: na vnitřním povrchu kovových trubek, mosazných armatur a hliníkových či ocelových radiátorů vytvoří mikroskopický ochranný film. Tento film spolehlivě zabrání chemické reakci mezi vodou a kovem. Voda tak zůstává trvale čirá, nevzniká nový magnetit, netvoří se plyny (systém se nezavzdušňuje) a účinnost topení neklesá ani po letech provozu.
