Popis

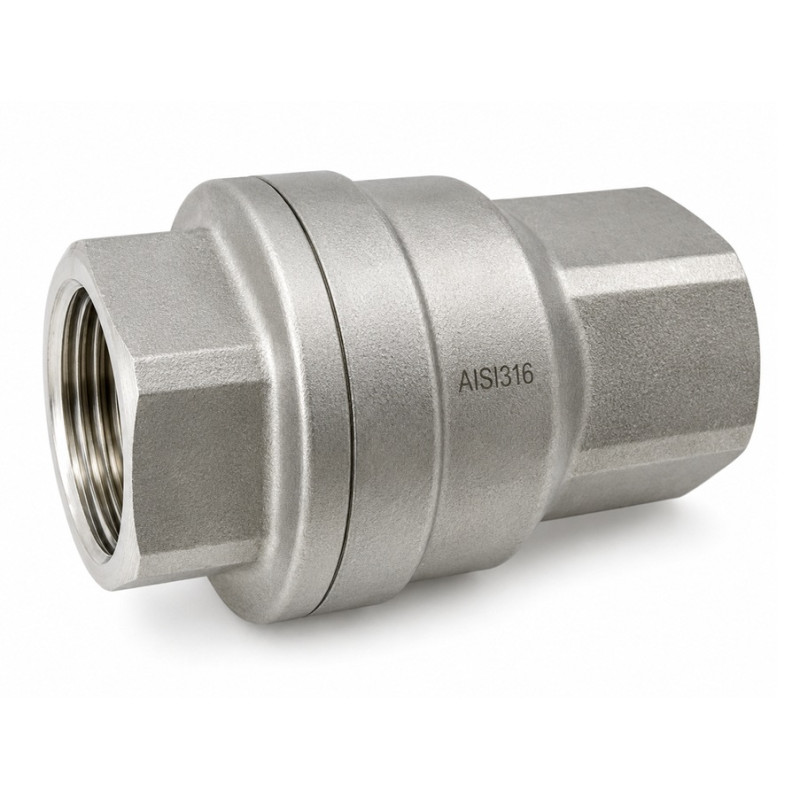

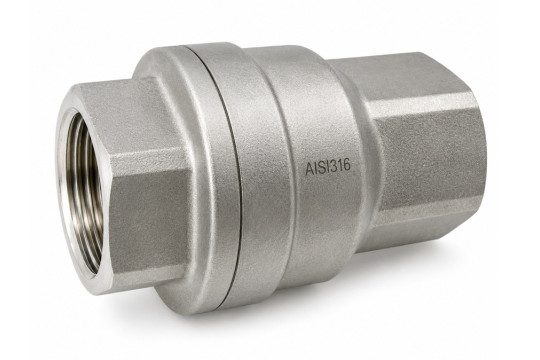

Nerezová zpětná klapka je určena k automatickému zamezení zpětného proudění vody nebo jiného kompatibilního média v potrubním systému. Jakmile se směr proudění obrátí nebo dojde k poklesu tlaku, pružina uzavře klapku a omezí návrat média zpět do rozvodu.

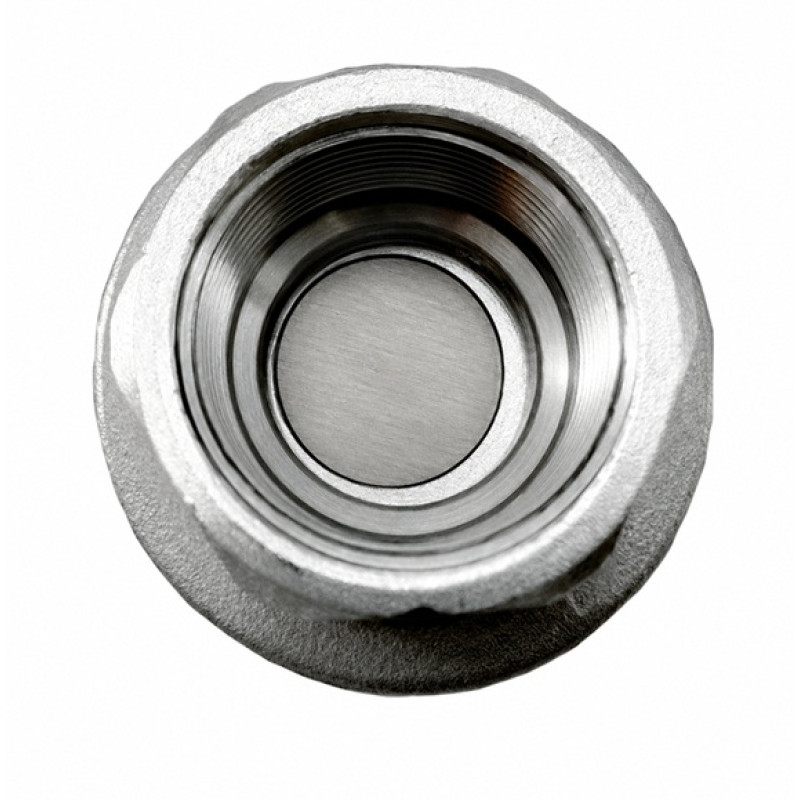

Masivní konstrukce z austenitické nerezové oceli AISI 316 poskytuje vysokou mechanickou odolnost a velmi dobrou ochranu proti korozi. Díky celokovovému provedení s těsněním klapky kov na kov je armatura vhodná také pro provozy s vyšší teplotou, kde nemusí být běžné zpětné klapky s elastomerovým těsněním použitelné.

Klapka má vnitřní závitové připojení podle normy ISO 7-1 a je dostupná ve velikostech od 1/4″ do 2″. Tlaková třída činí PN 63, přičemž maximální dovolený pracovní tlak závisí na dimenzi a teplotě média. Rozsah pracovních teplot je −20 až +180 °C.

Výrobek je vhodný pro domovní a komerční instalace, průmyslové provozy i zemědělství. Klapka je zároveň certifikována pro použití v rozvodech pitné vody.

Hlavní výhody

• provedení z korozivzdorné nerezové oceli AISI 316,
• celokovové těsnění klapky kov na kov,
• automatické uzavření pomocí nerezové pružiny,
• tlaková třída PN 63,
• pracovní teplota od −20 do +180 °C,
• závitové připojení podle ISO 7-1,
• certifikace pro rozvody pitné vody,
• masivní konstrukce s dlouhou životností,
• velikosti od 1/4″ do 2″.

Technické parametry

Dostupné velikosti

Použití

Nerezová zpětná klapka je vhodná zejména pro:

• rozvody studené a teplé vody,
• instalace pitné vody,
• čerpací a tlakové systémy,
• domácí a komerční vodoinstalace,
• průmyslové potrubní rozvody,
• zemědělské provozy,
• technologické instalace s kompatibilním médiem.

Montážní pokyny

Při montáži musí šipka na těle klapky odpovídat požadovanému směru proudění. Potrubí je nutné před instalací důkladně propláchnout a zbavit mechanických nečistot. Klapka nesmí být zatěžována tahem, tlakem, kroucením ani nesouosostí potrubí.

Armaturu nevystavujte působení plamene při svařování nebo pájení. Pro spolehlivý provoz je vhodné systém chránit filtrem, regulátorem tlaku a omezením tlakových rázů. Po montáži musí být provedena kontrola těsnosti.

Maximální provozní tlak vždy posuzujte podle dimenze a skutečné teploty média.
