Popis

Popis produktu

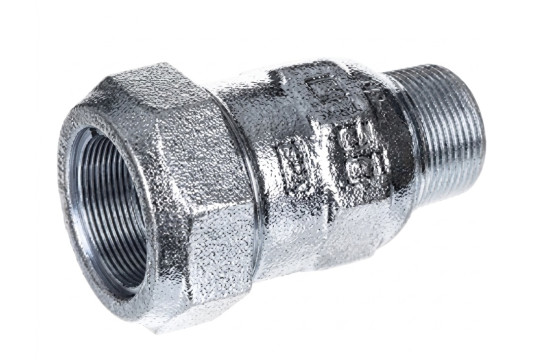

Svěrná přechodová tvarovka GEBO SPECIAL OCEL (A) je určena pro rychlé a bezpečné napojení ocelového potrubí na závitové armatury s vnějším závitem 3/8".

Umožňuje vytvořit pevné, těsné a mechanicky odolné spojení bez nutnosti svařování nebo řezání závitu, což z ní dělá ideální řešení pro opravy i nové instalace.

Systém svěrného spoje zajišťuje vysokou pevnost proti vytržení a posuvu a zároveň umožňuje mírné úhlové vychýlení potrubí.

Technické parametry

• Typ: přechodka – svěrná spojka
• Provedení: s vnějším závitem
• Závit: 3/8" (ISO 7/1)
• Průměr potrubí: 17,2 mm (DN 10)
• Materiál těla: temperovaná litina EN-GJMB-350-10
• Povrch: žárové zinkování
• Těsnění: NBR
• Upínací prvky: pozinkovaná ocel

Použití

Tvarovka je vhodná pro:

• rozvody vody
• topné systémy
• rozvody stlačeného vzduchu
• plynové instalace (mimo budovy)
• plnicí potrubí topného oleje

Použití je možné jak pro opravy, tak pro nové instalace potrubí.

Provozní podmínky

• voda: až 16 bar (dle dimenze)
• topná voda: max. 80 °C / 6 bar
• plyn: −20 °C až +60 °C / max. 5 bar
• stlačený vzduch: až 12,5 bar

Certifikace a normy

• DVGW W534 (voda)
• DIN 3387-1 (plyn)
• DVGW registrace (plyn i voda)
• VdS – hasicí systémy
• DIBt – stavební schválení

Vhodné pro profesionální instalace i průmyslové použití

Konstrukce a výhody

• montáž bez svařování a závitování
• vysoká mechanická pevnost (odolnost proti tahu)
• okamžitá těsnost spoje
• možnost mírného úhlového vychýlení až cca 3°
• vhodné i pro uzemnění
• dlouhá životnost díky pozinkování

Jak se montuje

1. Odřízni potrubí kolmo a očisti hranu
2. Nasuň spojku na trubku
3. Dotáhni matici (svěrný kroužek se zakousne do trubky)
4. Připoj závitovou část do armatury

Montáž je rychlá a nevyžaduje speciální nářadí ani zkušenosti se svařováním

Tipy a triky z praxe

• vždy očisti potrubí od rzi a nečistot → lepší těsnost
• nepřetahuj matici – hrozí deformace těsnění
• ideální řešení pro havarijní opravy potrubí
• vhodné i do hůře přístupných míst
• doporučeno použít těsnění (teflon, konopí) na závit
