Popis

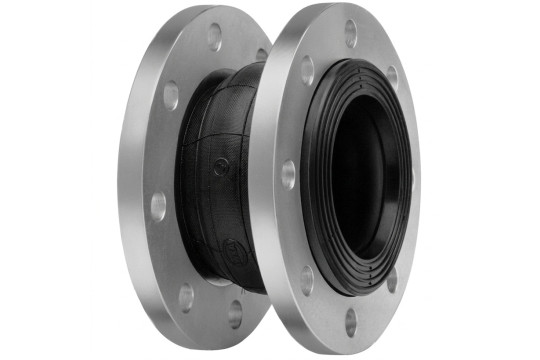

Kompenzátor délkových vůlí ITALTHERMO DN65 PN16 je kvalitní pryžový dilatační prvek navržený pro spolehlivou kompenzaci tepelných roztažností, vibrací a mechanického namáhání potrubních systémů. Robustní konstrukce z EPDM pryže s textilní výztuží a ocelovými přírubami zajišťuje dlouhou životnost a stabilní provoz i v náročných aplikacích.

Flexibilní tělo kompenzátoru efektivně absorbuje axiální i boční pohyby potrubí, snižuje přenos vibrací a chrání potrubní systém před poškozením. Je vhodný pro rozvody studené i teplé vody a další neagresivní kapaliny.

Technické specifikace

Typ: gumový kompenzátor s přírubami
Jmenovitý průměr: DN65
Tlaková třída: PN16
Provozní teplota: -10 °C až +100 °C
Médium: voda, topné systémy, neagresivní kapaliny

Materiál

Tělo: EPDM pryž
Výztuž: nylonová tkanina
Tlakový kroužek: ocel
Příruby: pozinkovaná ocel Q235

Rozměry DN65

Stavební délka (L): 115 mm
Vnější průměr (D): 185 mm
Rozteč šroubů (D1): 145 mm
Tloušťka příruby (b): 15 mm

Deformační schopnosti

Axiální prodloužení: +7 mm
Axiální stlačení: −13 mm
Boční vychýlení: 15°

Průtok

Plnoprůtočné provedení bez významného omezení průtoku. Nízké tlakové ztráty, vhodné pro čerpadlové i gravitační systémy.

Použití

Topné systémy
Rozvody vody
Technologické celky
Průmyslové instalace
Strojovny

Montáž

Kompenzátor se instaluje mezi pevné body potrubí. Je nutné dodržet maximální deformace a zajistit správné vedení potrubí.

Certifikace

EN 1092-1
CE / ECM
Směrnice 2001/95/EC

Hlavní výhody

Absorpce vibrací a rázů
Kompenzace teplotních změn
Ochrana potrubního systému
Vysoká mechanická odolnost
Dlouhá životnost
Jednoduchá instalace
