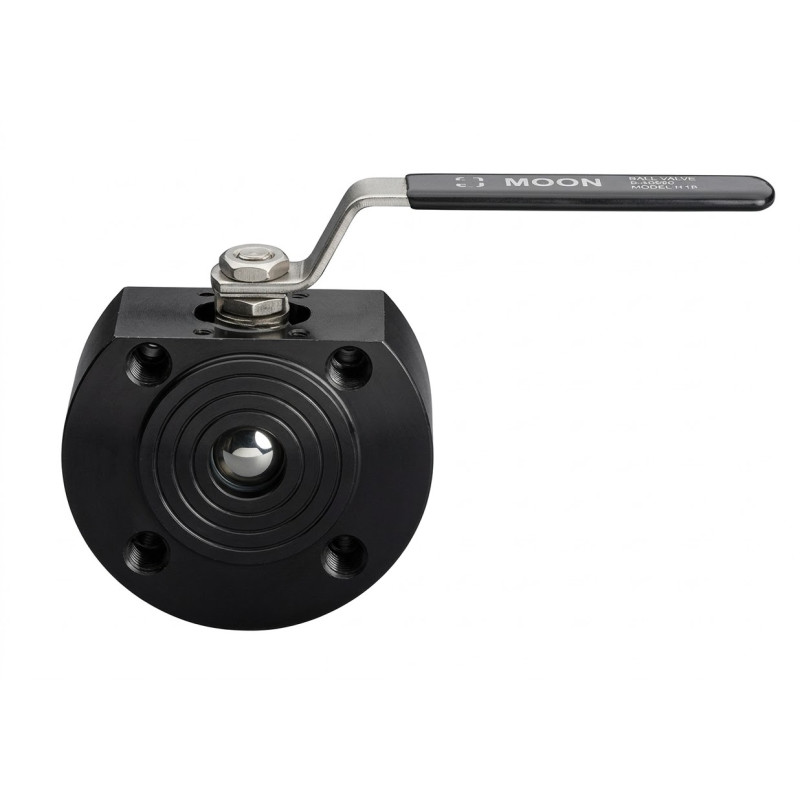

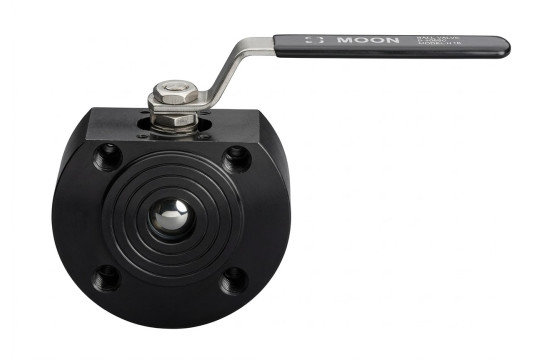

MOON Kulový kohout DN100 - mezipřírubový, PN16 -10°C až +180°C
- Výrobce: GEOS
- Kód výrobku: 2881 DN 100
- Bonusové body: 567
- Dostupnost: Skladem - doručíme do 24.3.
- Množstevní jednotka (MJ): ks
- Cena bez DPH: 20262 Kč
24518 Kč
24518 Kč
Kulový kohout MOON CARBON STEEL (Art. 2881) je vysoce odolná průmyslová armatura navržená pro spolehlivou funkci v nejnáročnějších provozech. Tělo kohoutu je vyrobeno z kvalitní uhlíkové oceli z tyčoviny, což zaručuje mimořádnou strukturální pevnost. Armatura je koncipována jako ON-OFF ventil a je plně certifikována pro široké spektrum průmyslových médií.
Kohout je navržen tak, aby vyhovoval vysokým nárokům na tlakovou a teplotní odolnost.
| Parametr | Specifikace |
| Materiál těla | Uhlíková ocel ASTM A 105 (z tyčoviny) |
| Rozsah světlostí | DN 15 až DN 100 |
| Nominální tlak (PN) | PN 16 a PN 40 (pro celý rozsah DN 15 – DN 100) |
| Teplotní rozsah | -10 °C až +180 °C (standard s PTFE těsněním) |
| Připojení | Přírubové dle UNI-EN 1092 a DIN2501 BL.1 |
| Vrtání přírub | Metrické |
| Příruba pro pohon | Dle ISO 5211 |
| Standardní ovládání | Ruční páka (černá, žlutá) |
Konstrukce vyniká trojnásobným patentovaným těsněním dříku, které využívá labyrintový efekt a automatické dotahování pomocí pružných podložek Belleville.

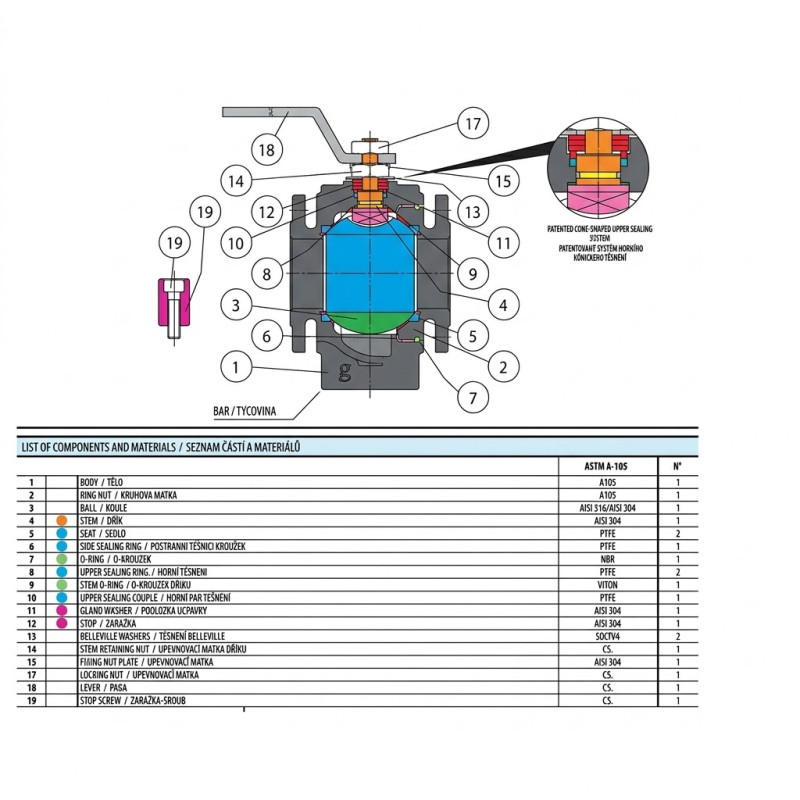

| Komponenta | Použitý materiál |
| Tělo a kruhová matka | Uhlíková ocel A105 |
| Koule (DN 15 – DN 20) | Nerezová ocel AISI 316 |
| Koule (DN 25 – DN 100) | Nerezová ocel AISI 304 |
| Dřík a zarážka | Nerezová ocel AISI 304 |
| Sedlo a horní těsnění | PTFE |
| O-kroužek dříku | VITON |
| Podložky Belleville | 50CrV4 |
| Ovládací páka | Uhlíková ocel (CS) |
Armatura je vybavena ochranou dříku proti vystřelení (Anti blow out). Antistatická úprava je standardem od velikosti DN 25 (pro DN 15 a DN 20 k dodání na vyžádání).
Výrobní standardy: Shoda s BS EN ISO 17292:2004.
Požární bezpečnost: Certifikace FIRE SAFE dle BS 6755, API 6 FA a API 607.
Plyn: Certifikace DVGW pro plyn (-10 °C až +60 °C) pro tlakovou třídu PN 16.
Vzduch: Certifikace TÜV pro tlakový vzduch (TA Luft).
ATEX: Schválení Atex CE 112GD do výbušného prostředí. ATEX na vyžádání +9%
Kohout se uplatňuje jako hlavní uzávěr pro:
Běžné rozvody vody, plynu a vzduchu.
Chemické provozy a potravinářské výrobní linky.
Průměrné vakuum.
Páru do 200 °C (podmíněno použitím speciálního sedla PTFE + grafit).
Pro specifické provozní podmínky lze armaturu přizpůsobit:
Zvýšená teplota: Sedlo PTFE + 15 % skelné vlákno (do +190 °C) nebo PTFE + grafit (do +200 °C).
Extrémní teplota: Materiál Peek pro krátkodobé zatížení až do +260 °C.
Konstrukční úpravy: Redukovaný převod, prodloužení dříku (50/100 mm), topný plášť nebo provedení jako spodní kohout.
Speciální těsnění: PTFE s kovovým jádrem nebo integrální těsnění PTFE z tyčoviny pro všechny velikosti.
Vyšší tlaky: Možnost dodání ve verzi PN 64.
Hodnoty se mohou lišit v závislosti na typu média, teplotě a materiálu sedla. Pro dimenzování pohonu se doporučuje bezpečnostní faktor 1,5.
| Světlost (DN) | 0 bar | 16 bar | 25 bar | 40 bar |
| DN 15 | 4 | 4,8 | 5,2 | 6 |
| DN 20 | 7 | 8,5 | 9,1 | 10,5 |
| DN 25 | 10 | 11,3 | 12 | 13 |
| DN 32 | 16 | 19 | 20,5 | 22,5 |
| DN 40 | 25 | 28 | 29,5 | 31,5 |
| DN 50 | 35 | 39 | 41,5 | 44 |
| DN 65 | 55 | 59 | 62,5 | 67 |
| DN 80 | 75 | 84,5 | 92 | 99 |
| DN 100 | 150 | 168 | 180 | 195 |
Níže uvádíme klíčové montážní parametry pro model PN 16/40 z tyčoviny.
| Světlost (DN) | Stavební délka L (mm) | Průtok Kv | Hmotnost (g) | ISO příruba |
| DN 15 | 48 | 20 | 1 345 | F03 |
| DN 20 | 51 | 60 | 1 810 | F03 |
| DN 25 | 62,5 | 100 | 2 505 | F04 |
| DN 32 | 100 | 130 | 3 995 | F04 |
| DN 40 | 110 | 170 | 5 540 | F05 |
| DN 50 | 125 | 280 | 7 300 | F05 |
| DN 65 | 145 | 510 | 15 000 | F07 |
| DN 80 | 160 | 770 | 19 500 | F07 |
| DN 100 (PN 16) | 180 | 1200 | 31 500 | F10 |
| DN 100 (PN 40) | 190 | 1200 | 37 000 |
