Popis

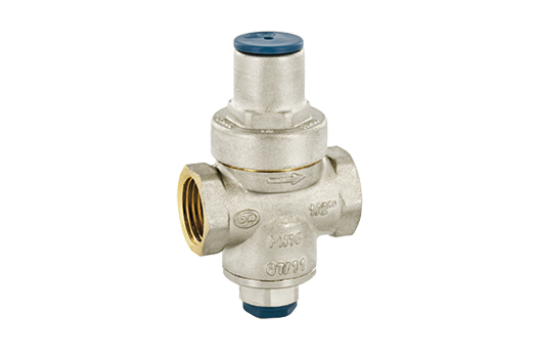

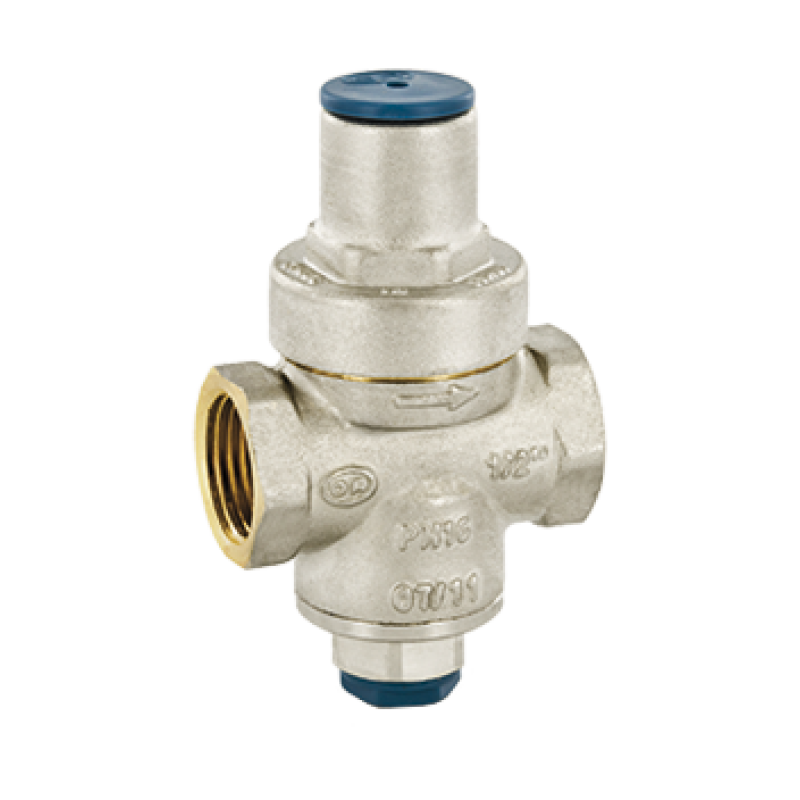

OR 232 3/4" je kompaktní pístový redukční ventil určený ke snížení vysokého vstupního tlaku a jeho stabilizaci na požadované výstupní hodnotě. Regulátor automaticky reaguje na změny vstupního tlaku i odběru média a pomáhá chránit potrubí, armatury, ohřívače vody, kotle, filtry, baterie a další připojená zařízení před nadměrným tlakem.

Maximální povolený provozní tlak na vstupu je 16 bar. Výstupní tlak lze plynule nastavit v rozsahu 1 až 5,5 bar, přičemž při výrobní zkoušce je ventil nastaven na hodnotu přibližně 3 bar. Tolerance nastaveného výstupního tlaku při kolísání vstupního tlaku činí ±10 %.

Ventil je vhodný pro rozvody studené i teplé vody, topné soustavy s glykolovou směsí a vybrané rozvody stlačeného vzduchu. Maximální provozní teplota dosahuje 130 °C, proto jej lze použít také v technických a topných instalacích, pokud jsou dodrženy všechny provozní parametry soustavy.

Poniklované mosazné těleso z materiálu CW617N poskytuje dobrou mechanickou odolnost a ochranu proti korozi a usazování vodního kamene. Vnitřní pístová konstrukce s kompenzovaným sedlem zvyšuje přesnost regulace a pomáhá udržovat stabilní výstupní tlak. Samočisticí sedlo a EPDM těsnění s nízkým koeficientem tření omezují nároky na běžnou údržbu.

Regulátor je vhodný pro instalaci v bytech, rodinných domech, technických místnostech, menších provozech, rozvodech pitné vody, před ohřívači vody, kotli, filtračními zařízeními nebo automatickými výdejními zařízeními. Konstrukce odpovídá požadavkům pro rozvody pitné vody a potravinářských kapalin a výrobek je vybaven certifikací ACS.

Hlavní výhody

• snížení vysokého vstupního tlaku až ze 16 bar,
• nastavitelný výstupní tlak od 1 do 5,5 bar,
• stabilizace tlaku při kolísání tlaku na vstupu,
• maximální teplota média až 130 °C,
• kompaktní pístová konstrukce,
• kompenzované a samočisticí sedlo,
• vysoká průtoková kapacita vzhledem k rozměrům ventilu,
• poniklované mosazné těleso,
• těsnění z peroxidem vulkanizovaného EPDM,
• vhodné pro vodu, glykolové směsi a stlačený vzduch,
• možnost kontroly výstupního tlaku manometrem u příslušného provedení,
• vhodné také pro pitnou vodu.

Technické parametry

Technické parametry a materiálové provedení vycházejí z technického listu výrobce Officine Rigamonti pro řadu 0232 SABO.

Rozměry provedení 3/4"

U varianty 0232.0 s vnitřními závity a přípojkou pro manometr jsou uvedeny tyto rozměry:

Jednotlivé rozměry se mohou lišit podle konkrétní varianty závitového připojení a podle toho, zda je regulátor vybaven přípojkou pro manometr.

K čemu regulátor tlaku slouží

Regulátor se používá všude tam, kde je tlak ve vstupním potrubí vyšší, než dovoluje navazující instalace nebo připojené zařízení.

Typickým příkladem je vodovodní přípojka s tlakem 6 až 10 bar, zatímco domovní instalace má pracovat například při tlaku 3 bar. Regulátor automaticky sníží vstupní tlak a na výstupu udržuje nastavenou hodnotu.

Pomáhá omezit:

• namáhání potrubí a spojů,
• protékání pojistných ventilů,
• hlučnost vodovodní instalace,
• hydraulické rázy,
• nadměrnou spotřebu vody,
• poškození baterií, filtrů a spotřebičů,
• časté poruchy tlakem namáhaných zařízení.

Regulátor tlak pouze snižuje. Nedokáže tlak zvýšit, proto musí být aktuální vstupní tlak vždy vyšší než požadovaná hodnota na výstupu.

Vhodné použití

Regulátor OR 232 lze použít například:

• na hlavním přívodu vody do rodinného domu,
• na přívodu vody do bytu,
• před bojlerem nebo zásobníkovým ohřívačem,
• před kotlem nebo technologií vytápění,
• před vodními filtry a úpravnami vody,
• před změkčovačem vody,
• před vodovodními bateriemi a spotřebiči,
• v topných soustavách s vodou nebo glykolovou směsí,
• v menších rozvodech stlačeného vzduchu,
• v technických a potravinářských provozech.

Návod k montáži

1. Zkontrolujte provozní podmínky

Před instalací ověřte, že:

• vstupní tlak nepřekračuje 16 bar,
• požadovaný výstupní tlak leží mezi 1 a 5,5 bar,
• teplota média nepřekračuje 130 °C,
• médium je kompatibilní s mosazí a EPDM,
• glykolová směs neobsahuje více než 50 % glykolu,
• regulátor má správnou dimenzi a typ závitu.

2. Uzavřete přívod a odtlakujte potrubí

Před zahájením montáže uzavřete přívod média a otevřením nejbližšího odběrného místa uvolněte tlak z potrubí. U horkých médií nechte potrubí nejprve vychladnout.

3. Propláchněte potrubí

Před montáží odstraňte z potrubí nečistoty, kovové třísky, zbytky těsnicích materiálů a další usazeniny. Hrubé nečistoty mohou poškodit sedlo nebo způsobit nestabilní regulaci.

Před regulátor doporučujeme instalovat mechanický filtr, zejména u studniční vody, starších rozvodů nebo potrubí s výskytem rzi a sedimentů.

4. Dodržte směr proudění

Regulátor instalujte ve směru proudění vyznačeném šipkou na tělese. Obrácená montáž může způsobit nefunkčnost nebo nesprávnou regulaci.

5. Zabraňte namáhání tělesa

Potrubí musí být správně vyrovnané a upevněné. Regulátor nesmí sloužit jako podpěra potrubí ani být namáhán tahem, tlakem nebo kroucením.

Při utahování používejte klíč na určených plochách tělesa. Nepřenášejte utahovací sílu přes nastavovací část ventilu.

6. Utěsněte závity

Na závit použijte těsnicí materiál vhodný pro konkrétní médium a provozní teplotu. Těsnicí materiál nesmí zasahovat do vnitřního průtočného prostoru ventilu.

Při instalaci do rozvodů pitné vody použijte výhradně těsnicí materiály schválené pro styk s pitnou vodou.

7. Připojte manometr

Pokud je konkrétní varianta vybavena přípojkou pro manometr, lze do ní připojit manometr se závitem Rp 1/4".

Manometr připojený k regulátoru ukazuje již redukovaný výstupní tlak, nikoliv tlak na vstupu.

Pro běžné domovní instalace je vhodný například manometr s rozsahem 0–6 bar nebo 0–10 bar.

Jak nastavit výstupní tlak

1. Po dokončení montáže nejprve povolte odběrné místo za regulátorem.
2. Pomalu otevřete uzavírací ventil před regulátorem.
3. Odvzdušněte potrubí a zkontrolujte těsnost všech spojů.
4. Sledujte hodnotu výstupního tlaku na manometru.
5. Pomocí nastavovacího mechanismu upravujte tlak postupně podle označení na ventilu.
6. Po každé změně nechte tlak krátce ustálit.
7. Nastavení zkontrolujte při uzavřeném odběru i při průtoku vody.
8. Po nastavení znovu ověřte těsnost celé instalace.

Tlak nastavujte vždy podle skutečné hodnoty na manometru. Nespoléhejte pouze na počet otáček nastavovacího prvku.

Pro běžnou instalaci v rodinném domě se často používá tlak přibližně 3 až 4 bar, konečné nastavení však musí odpovídat požadavkům konkrétní instalace a připojených zařízení.

Doporučené zapojení

Správné zapojení může být provedeno v tomto pořadí:

uzavírací ventil → mechanický filtr → regulátor tlaku → manometr → uzavírací ventil → domovní rozvod

Uzavírací ventily před a za regulátorem usnadní servis, čištění nebo případnou výměnu bez nutnosti vypouštět celou soustavu.

U instalací, ve kterých se může ohříváním vody zvyšovat tlak, musí být použita také vhodná expanzní nádoba a pojistný ventil. Regulátor tlaku nenahrazuje pojistný ventil ani ochranu proti tepelné roztažnosti vody.

Údržba regulátoru

Regulátor má samočisticí sedlo a vyžaduje pouze omezenou údržbu. Přesto doporučujeme pravidelně kontrolovat:

• nastavený výstupní tlak,
• těsnost závitových spojů,
• stav připojeného manometru,
• čistotu filtru před regulátorem,
• stabilitu tlaku při odběru i bez odběru,
• případné známky koroze nebo usazenin.

Interval kontroly závisí na kvalitě vody a provozních podmínkách. U studniční vody nebo vody s vyšším obsahem sedimentů doporučujeme kontrolu provádět častěji.

Jak poznat závadu nebo znečištění

Výstupní tlak postupně stoupá

Možnou příčinou může být:

• nečistota na sedle,
• poškozené těsnění,
• opotřebení vnitřních součástí,
• nesprávně fungující manometr.

Tlak při odběru výrazně klesá

Zkontrolujte:

• zanesený filtr před regulátorem,
• nedostatečný vstupní tlak,
• příliš vysoký požadovaný průtok,
• nevhodně zvolenou dimenzi ventilu,
• částečně uzavřený ventil v potrubí.

Regulátor je hlučný

Příčinou může být:

• příliš vysoká rychlost proudění,
• nevhodná dimenze potrubí,
• velký rozdíl mezi vstupním a výstupním tlakem,
• nečistoty ve ventilu,
• nedostatečné upevnění potrubí.

Nejčastější chyby při montáži

• instalace proti směru proudění,
• chybějící filtr před regulátorem,
• nastavení bez použití manometru,
• použití při tlaku vyšším než 16 bar,
• provoz při teplotě vyšší než 130 °C,
• vystavení ventilu mrazu,
• nadměrné utažení závitů,
• zanesení ventilu těsnicím materiálem,
• mechanické namáhání tělesa potrubím,
• záměna výstupního a vstupního tlaku,
• použití regulátoru jako náhrady pojistného ventilu.

Kompatibilní média

Voda

Regulátor je vhodný pro studenou i teplou vodu v rámci povoleného teplotního rozsahu. Konstrukce a certifikace umožňují použití v rozvodech pitné vody.

Glykolová směs

Lze jej použít s glykolovými roztoky obsahujícími maximálně 50 % glykolu. Před použitím je vhodné ověřit kompatibilitu všech přísad ve směsi s mosazí a EPDM.

Stlačený vzduch

Ventil lze použít také pro stlačený vzduch, pokud tlak a teplota nepřekročí povolené hodnoty a médium neobsahuje látky poškozující EPDM těsnění.

Není určen pro plyny nebo chemické látky, které nejsou výslovně uvedeny jako kompatibilní.
