Popis

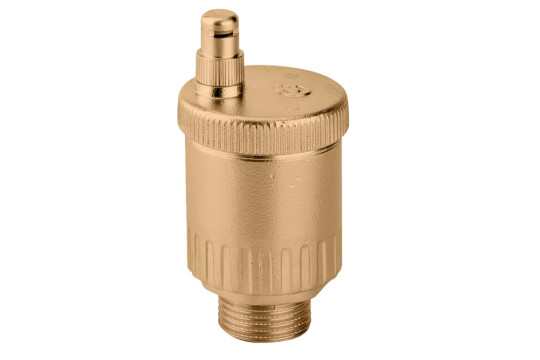

Automatický odvzdušňovací ventil CALEFFI MINICAL 3/4" je spolehlivé zařízení určené k automatickému odvádění vzduchu z otopných a chladicích systémů. Díky integrovanému hygroskopickému bezpečnostnímu uzávěru zajišťuje maximální ochranu proti úniku vody a bezpečný provoz i při poruše.

Ventil automaticky odstraňuje vzduchové bubliny, které se hromadí v systému, čímž eliminuje nežádoucí jevy jako snížení účinnosti vytápění, kavitace čerpadel nebo koroze způsobená kyslíkem.

Technické specifikace

Typ: automatický odvzdušňovací ventil
Připojení: 3/4" vnější závit
Maximální provozní tlak: 10 bar
Maximální tlak na výstupu: 2,5 bar
Maximální provozní teplota: 120 °C
Médium: voda a směsi vody s glykoly
Max. koncentrace glykolu: 30 %

Materiál

Tělo a víko: mosaz EN 12165 CW617N
Plovák: PP
Vřeteno: mosaz
Pružina: nerezová ocel
Těsnění: EPDM
Těsnění uzávěru: PTFE

Rozměry (3/4")

Výška: cca 86 mm
Průměr: cca 48 mm
Připojení: 3/4"

Funkce a princip

Ventil pracuje na principu plováku. Při nahromadění vzduchu v těle ventilu dojde k poklesu plováku a otevření ventilu, čímž se vzduch automaticky odvádí ze systému.

Hygroskopický uzávěr

Speciální bezpečnostní prvek využívající disky z celulózových vláken.
Při kontaktu s vodou dochází k jejich zvětšení objemu a automatickému uzavření ventilu, čímž se zabrání úniku kapaliny.

Použití

Otopné systémy
Chladicí systémy
Rozdělovače
Stoupačky
Technologické instalace

Montáž

Ventil se instaluje ve svislé poloze v místech, kde dochází k hromadění vzduchu. Doporučuje se montáž na nejvyšších bodech systému.

Certifikace

ISO 9001 výroba
WRAS schválení

Hlavní výhody

automatické odvzdušnění bez zásahu
ochrana systému proti korozi
zvýšení účinnosti vytápění
integrovaný bezpečnostní hygroskopický uzávěr
dlouhá životnost a spolehlivost
