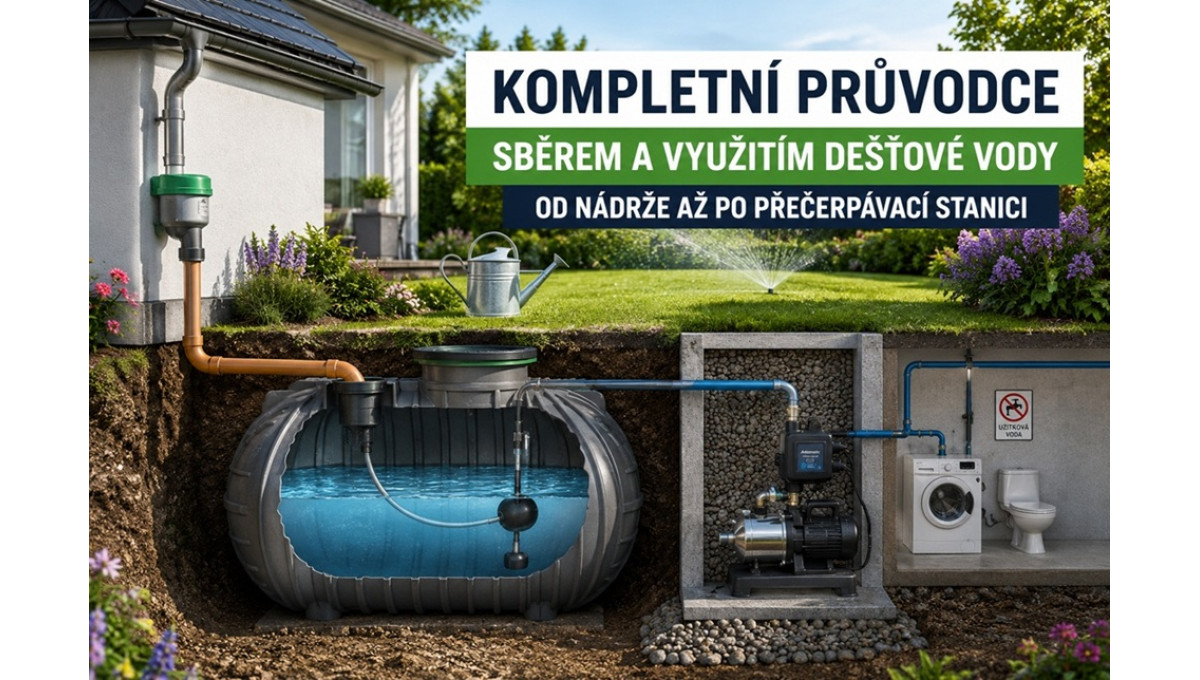

Jak svépomocí zapojit dešťovou nádrž a přečerpávací stanici: Kompletní průvodce pro kutily

Jak spočítat ideální objem nádrže na dešťovou vodu

Před nákupem nádrže je potřeba vyřešit základní rovnici: Kolik vody dokážete zachytit a kolik jste schopni spotřebovat? Příliš malá nádrž bude v deštivých dnech zbytečně přetékat, zbytečně velká se zase nepromývá a voda v ní stagnuje.

Pro výpočet ročního výnosu srážkové vody  v litrech použijeme vzorec:

Kde jednotlivé proměnné znamenají:

•  je půdorysný průmět střechy v .
•  je průměrný roční úhrn srážek v mm (v ČR se obvykle pohybují od 500 do 800 mm podle regionu).
•  je součinitel odtoku krytiny (tašky ; plech ; plochá střecha s kačírkem ; zelená střecha ).

Příklad z praxe:

Máte sedlovou střechu z pálených tašek o půdorysu  v lokalitě s průměrnými srážkami  za rok.

Optimum zásoby vody se počítá přibližně na 21 dní sucha (cca 6 % z ročního výnosu):

Pro tento rodinný dům je tedy ideální nádrž o objemu 3,5 až 4  (3 500 – 4 000 litrů).

Povrchové vs. podzemní nádrže: Kdy zvolit jakou variantu?

Výběr typu nádrže závisí na tom, k čemu všemu chcete dešťovku využívat a kolik práce hodláte věnovat instalaci.

Povrchové (nadzemní) nádrže

Jedná se o nejrychlejší a finančně nejméně náročné řešení. Moderní povrchové nádrže už dávno nevypadají jako nevzhledné IBC kontejnery – dnes se vyrábí v elegantním designu imitujícím sloupové vázy, kamenné zdi nebo dřevěné sudy.

• Výhody:
• Nulové výkopové práce – stačí pevný a rovný podklad.
• Snadná montáž svépomocí během jednoho odpoledne.
• Snadný vizuální přehled o stavu hladiny.
• Nevýhody:
• Voda podléhá teplotním výkyvům (v létě se teplem tvoří řasy a bakterie, v zimě hrozí zamrznutí a prasknutí nádrže).
• Vhodné v podstatě výhradně na sezónní zalévání zahrady.

Podzemní nádrže na dešťovou vodu

Podzemní akumulační nádrže představují profesionální celoroční řešení. Díky uložení v nezámrzné hloubce má voda stabilní teplotu kolem 8–12 °C a bez přístupu slunečního svitu se nekazí.

• Výhody:
• Celoroční provoz (voda nezamrzá).
• Vhodné pro splachování toalet, praní prádla i zalévání.
• Nezabírají žádné místo na zahradě.
• Nevýhody:
• Vyšší pořizovací náklady a nutnost terénních a výkopových prací.

Srdce systému: Přečerpávací stanice a čerpací technika

Jakmile máte vodu zachycenou v nádrži, musíte ji dostat k místu spotřeby pod dostatečným tlakem. K tomu slouží kompletní čerpací technika a automatické systémy.

Rozdíl mezi klasickým čerpadlem a přečerpávací stanicí

• Ponorná čerpadla: Levnější řešení. Zapnete ho do zásuvky (nebo stisknete spínač) a čerpadlo běží, dokud ho nevypnete nebo dokud plovák nespadne při vyčerpání vody. Ideální pro občasné zalévání z povrchové nádrže přes zahradní hadici.
• Přečerpávací stanice a domácí vodárny: Plně automatická zařízení vybavená řídicí jednotkou (presscontrolem) nebo tlakovou nádobou. Jakmile otočíte kohoutem na zahradě nebo spláchnete WC, systém automaticky sepne a natlakuje rozvod. Po uzavření kohoutu se opět sám vypne.

Jak funguje automatická přečerpávací stanice

V moderních instalacích (zejména pokud dešťovkou splachujete WC v domě) se používají kompaktní přečerpávací stanice na dešťovou vodu s integrovaným doplňováním pitné vody.

1. Běžný provoz: Stanice nasává vodu z akumulační podzemní nádrže a dodává ji pod tlakem 3–5 barů do rozvodu užitkové vody.
2. Období sucha: Pokud v dešťové nádrži dojde voda, plovákový spínač předá signál řídicí jednotce. Přečerpávací stanice automaticky přepne na doplňování z řadu pitné vody (obvykle přes integrovanou mezinádržku), takže toalety dál fungují bez přerušení.
3. Návrat k dešťovce: Jakmile zaprší a hladina v nádrži stoupne, systém se sám vrátí k primárnímu odběru z nádrže.

Průvodce montáží svépomocí: Krok za krokem

Pusťme se do realizace kompletního systému se záchytem vody a přečerpávací stanicí.

Krok 1: Příprava stanoviště a terénní práce

Pro povrchové nádrže připravte usazené vodorovné podloží (např. ze zámkové dlažby nebo betonové desky). U podzemní nádrže vykopete jámu větší o cca 30–50 cm na každé straně pro snadnější manipulaci a zasypání. Dno výkopu vysypte štěrkovým podsypem (frakce 8/16) o tloušťce 15–20 cm a dokonale jej zhutněte do roviny.

Krok 2: Mechanická filtrace (Nejdůležitější prvek!)

Než stékající voda vteče do nádrže, musí být zbavena listí, mechů a hrubých nečistot.

• Svodový filtr: Montuje se přímo na okapový svod nad zemí (ideální pro povrchové nádrže).
• Filtrační koš nebo šachtový filtr: Instaluje se před vtok do podzemní nádrže.

Tip kutila: Vždy vybírejte filtry s jemností nerezového sítka alespoň 0,5–1 mm. Ušetříte si tím čištění zaneseného čerpadla a zapáchající kal na dně nádrže.

Krok 3: Instalace nádrže a vnitřního vybavení

Podzemní plastovou nádrž osaďte do výkopu, připojte vtok z okapového filtru a bezpečnostní přepad (který odvedete buď do vsakovací drenáže, nebo do dešťové kanalizace). Přepad vybavte zpětnou klapkou proti vniknutí hlodavců.

Dovnitř nádrže umístěte plovoucí sání. Jde o sací hadici se sacím košem a zpětnou klapkou, která je zavěšená na plovákové kouli. Díky tomu čerpadlo nenasává vodu ze dna (kde se usazuje jemný kal), ani ze samotné hladiny (kde mohou plavat mastnoty a nečistoty), ale bere nejčistší vodu zhruba 10–15 cm pod hladinou.

[ Okapový svod ] ──► [ Hrubej filtr ] ──► [ Vtok do nádrže ]

                                                  │

                                                  ▼

[ Přečerpávací stanice / Vodárna ] ◄── [ Plovoucí sání ]

Krok 4: Propojení přečerpávací stanice s rozvody

Sacím potrubím z nádrže do přečerpávací stanice (nejčastěji polyethylenové HD-PE trubky  / ) postupujte s mírným stoupáním směrem k čerpadlu, abyste zamezili vzniku vzduchových kapes.

Pro rozvod vody od stanice dále po zahradě nebo po domě doporučujeme využít kvalitní PPR trubky a tvarovky, které jednoduše spojíte pomocí polyfúzní svářečky nastavené přesně na 260 °C.

Zásadní chyba, na kterou pozor: Oddělení okruhů!

Při zapojování užitkové vody z dešťové nádrže do rozvodů domu platí přísný zákaz pevného propojení potrubí dešťové vody s potrubím pitné vody.

Podle normy ČSN EN 1717 nesmí za žádných okolností dojít k nasátí nebo kontaminaci pitné vody vodou užitkovou (např. při poklesu tlaku v řadu).

• NEPŘÍPUSTNÉ: Propojení trubky dešťovky s řadem pitné vody přes pouhý kulový kohout nebo zpětnou klapku. Kohout může někdo omylem otevřít a klapka se může zaseknout.
• SPRÁVNÉ ŘEŠENÍ: Tzv. volný přeliv (Air Gap). Certifikované přečerpávací stanice určené pro doplňování pitné vody mají integrovanou přerušovací nádržku, do které pitná voda přepadává ze vzduchové mezery. Fyzicky tak trubka s pitnou vodou končí nad hladinou a neexistuje žádný pevný spoj s dešťovkou.

Nejčastější chyby při montáži a jak jim předejít

Údržba v průběhu roku

Abyste si zajistili dlouhou životnost čerpací techniky a čistou vodu bez zápachu, věnujte systému minimální péči:

• 1× měsíčně (v sezóně): Zkontrolujte a vyčistěte nerezové sítko okapového filtru. Vyčištění zabere dvě minuty.
• 1× za rok (na podzim): U povrchových nádrží vypusťte vodu, odpojte čerpadlo a uložte jej do nezámrzného prostoru.
• 1× za 5 let: Zkontrolujte dno podzemní nádrže. Pokud je na dně silnější vrstva sedimentu, odsajte ji kalovým čerpadlem (nevyčerpávejte nádrž úplně do sucha, pokud okolo stoupá spodní voda, aby nevznikl vztlak).

Správně dimenzovaný a nainstalovaný systém na dešťovou vodu vám bude spolehlivě sloužit desítky let. Investice do kvalitní přečerpávací stanice a nádrže se vám vrátí nejen v nižších účtech za vodné a stočné, ale i v zelenější zahradě, které měkká dešťová voda bez chloru svědčí ze všeho nejlépe. Prohlédněte si naši kompletní nabídku v kategorii čerpací technika na e-shopu obchod-vtp.cz a vybavte se na sezónu vším potřebným!
