Regulace tlaku a hydraulické rázy: Jak chránit vodovodní systém a zajistit jeho dlouhou životnost

V moderních vodovodních instalacích hraje správná regulace tlaku zásadní roli. Nadměrný nebo kolísající tlak vody může způsobovat nejen nepříjemný hluk v potrubí, ale také výrazně zkracovat životnost armatur, ventilů, bojlerů, filtrů a dalších zařízení. Jedním z nejčastějších problémů spojených s nevhodným tlakem jsou hydraulické rázy, které mohou vést až k poškození celého rozvodu.

Co je hydraulický ráz?

Hydraulický ráz je náhlý a krátkodobý nárůst tlaku v potrubí, který vzniká při rychlé změně proudění vody. Nejčastěji k němu dochází při okamžitém uzavření ventilu, spuštění nebo vypnutí čerpadla či uzavření elektromagnetického ventilu u praček, myček nebo automatických zavlažovacích systémů.

Voda proudící potrubím má svou hmotnost a rychlost. Pokud je její proudění náhle zastaveno, vznikne tlaková vlna, která se šíří potrubím a naráží do armatur, spojů a zařízení. Tento jev se často projevuje charakteristickým boucháním nebo klepáním v rozvodech.

Jaké problémy může hydraulický ráz způsobit?

• poškození ventilů a armatur,
• netěsnosti na spojích,
• praskání potrubí,
• zkrácení životnosti regulátorů tlaku a filtrů,
• vyšší hlučnost vodovodního systému,
• poškození čerpadel a tlakových nádob.

V extrémních případech může hydraulický ráz vyvolat tlakové špičky přesahující několikanásobek běžného provozního tlaku.

Jak bojovat proti hydraulickým rázům pomocí F.A.R.G. ANTISHOCK?

Jedním z nejúčinnějších řešení je instalace tlumiče hydraulických rázů F.A.R.G. ANTISHOCK. Toto zařízení je navrženo tak, aby absorbovalo tlakové špičky vznikající při náhlých změnách proudění vody.

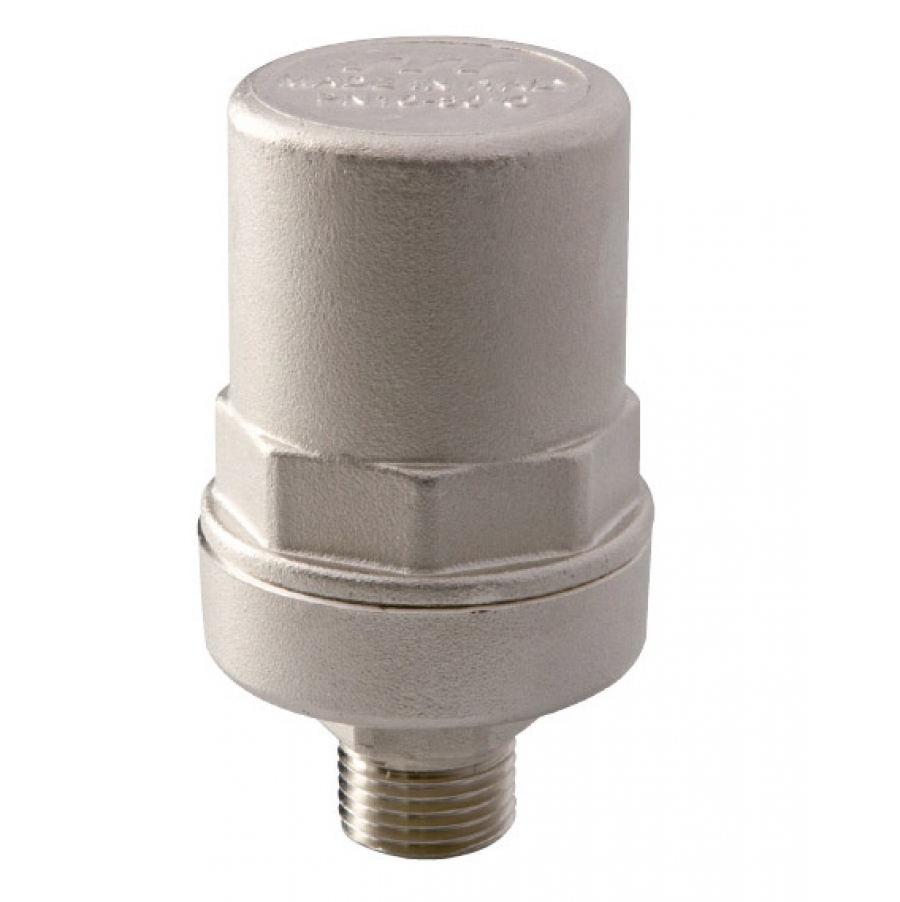

F.A.R.G 470 ANTISHOCK

Jak F.A.R.G. ANTISHOCK funguje?

Uvnitř tlumiče se nachází vzduchová komora oddělená od vody pružným prvkem. Když dojde k hydraulickému rázu, tlaková vlna je zachycena tlumičem, který část energie absorbuje a zabrání jejímu dalšímu šíření potrubím.

Výsledkem je:

- omezení tlakových špiček v systému
- snížení hlučnosti rozvodů
- ochrana ventilů a armatur
- delší životnost potrubí a zařízení
- vyšší provozní bezpečnost instalace

Kam se F.A.R.G. ANTISHOCK instaluje?

Tlumič hydraulických rázů se zpravidla montuje co nejblíže místu vzniku rázu, například:

• k pračkám a myčkám nádobí,
• k elektromagnetickým ventilům,
• k automatickým zavlažovacím systémům,
• za rychlozavírací armatury,
• do průmyslových a technologických rozvodů vody.

Správné umístění je klíčové pro maximální účinnost ochrany.

Regulátor tlaku a tlumič rázů – ideální kombinace

Je důležité si uvědomit, že regulátor tlaku a tlumič hydraulických rázů řeší dva odlišné problémy:

• Regulátor tlaku snižuje a stabilizuje provozní tlak v systému.
• F.A.R.G. ANTISHOCK eliminuje tlakové špičky vznikající hydraulickými rázy.

Nejlepší ochrany vodovodního systému dosáhnete kombinací obou prvků. Regulátor tlaku zajistí optimální provozní tlak a tlumič ANTISHOCK ochrání instalaci před náhlými rázy, které mohou způsobovat poškození a nadměrné opotřebení.

Doporučení odborníků

V instalacích s pračkami, myčkami, automatickými ventily nebo čerpadly by měl být tlumič hydraulických rázů považován za standardní ochranný prvek. Investice do zařízení, jako je F.A.R.G. ANTISHOCK, je ve srovnání s náklady na opravy potrubí nebo armatur minimální, přitom dokáže významně prodloužit životnost celé vodovodní soustavy.

Proč regulovat tlak vody?

Ve veřejných vodovodních sítích se tlak běžně pohybuje mezi 4–8 bary, v některých lokalitách může být i vyšší. Pro většinu domácích instalací je však optimální tlak přibližně 3 bary.

Příliš vysoký tlak způsobuje:

• vyšší spotřebu vody,
• větší opotřebení armatur,
• častější vznik hydraulických rázů,
• zatěžování bojlerů a zásobníků teplé vody,
• vyšší riziko havárií.

Řešením je instalace regulátoru tlaku vody, který stabilizuje tlak na požadovanou hodnotu bez ohledu na výkyvy na vstupu. Regulátory tlaku se používají k ochraně vodovodních systémů před kolísáním a nadměrným tlakem.

Typy regulátorů tlaku

Na trhu se nejčastěji setkáme se dvěma konstrukčními řešeními:

1. Pístové regulátory tlaku

Pístový regulátor využívá k regulaci tlaku pohyb kovového pístu proti síle pružiny. Jedná se o jednoduchou a robustní konstrukci, která je dlouhodobě oblíbená zejména v menších instalacích. Pístové regulátory F.A.R.G. například umožňují regulaci výstupního tlaku v rozsahu 0,5–6 barů a jsou určeny pro ochranu vodovodních rozvodů před vysokým tlakem.

Výhody pístových regulátorů

Nevýhody pístových regulátorů

Doporučené použití

• rodinné domy,
• menší bytové jednotky,
• technické a průmyslové aplikace s menšími nároky na přesnost regulace.

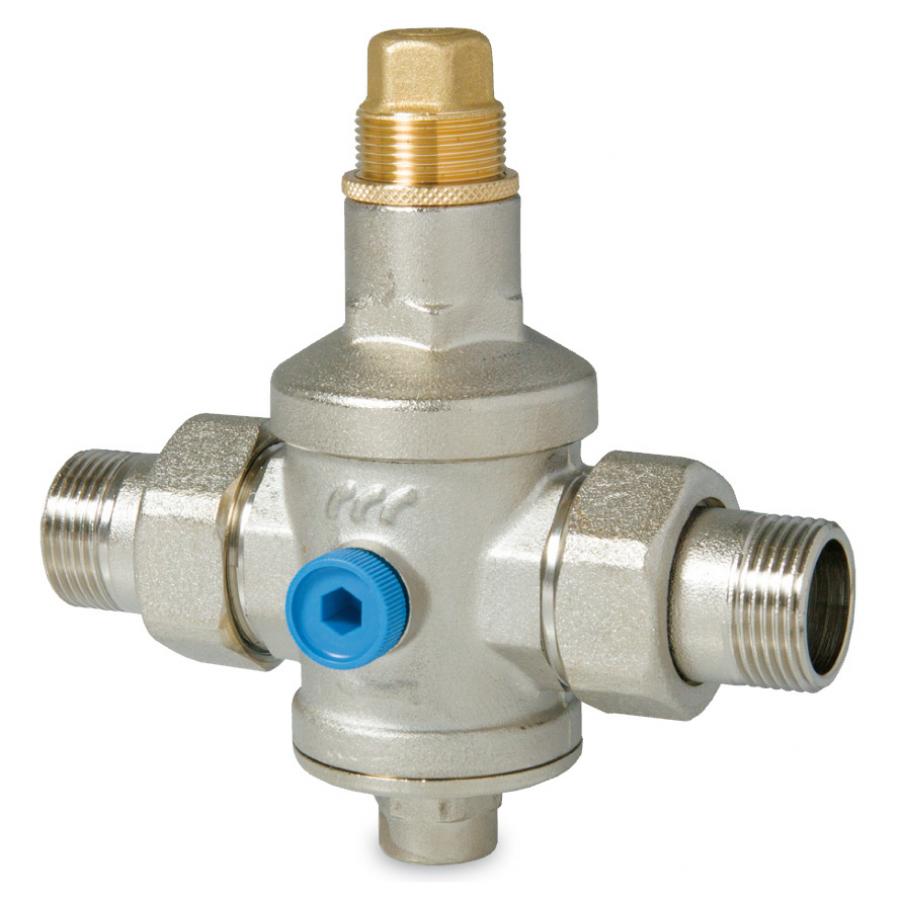

F.A.R.G. 746 PÍSTOVÝ REGULÁTOR TLAKU

2. Membránové regulátory tlaku

Membránový regulátor využívá pružnou membránu, která reaguje na změny tlaku a průtoku. Díky této konstrukci dosahuje výrazně přesnější a stabilnější regulace. Výrobce CALEFFI používá membránovou technologii u řady svých regulátorů, které jsou navrženy pro stabilizaci tlaku ve vodovodních systémech a ochranu zařízení před kolísáním tlaku.

Výhody membránových regulátorů

Nevýhody membránových regulátorů

Doporučené použití

• bytové domy,
• administrativní budovy,
• hotely,
• průmyslové objekty,
• instalace s vyššími nároky na komfort a stabilitu tlaku.

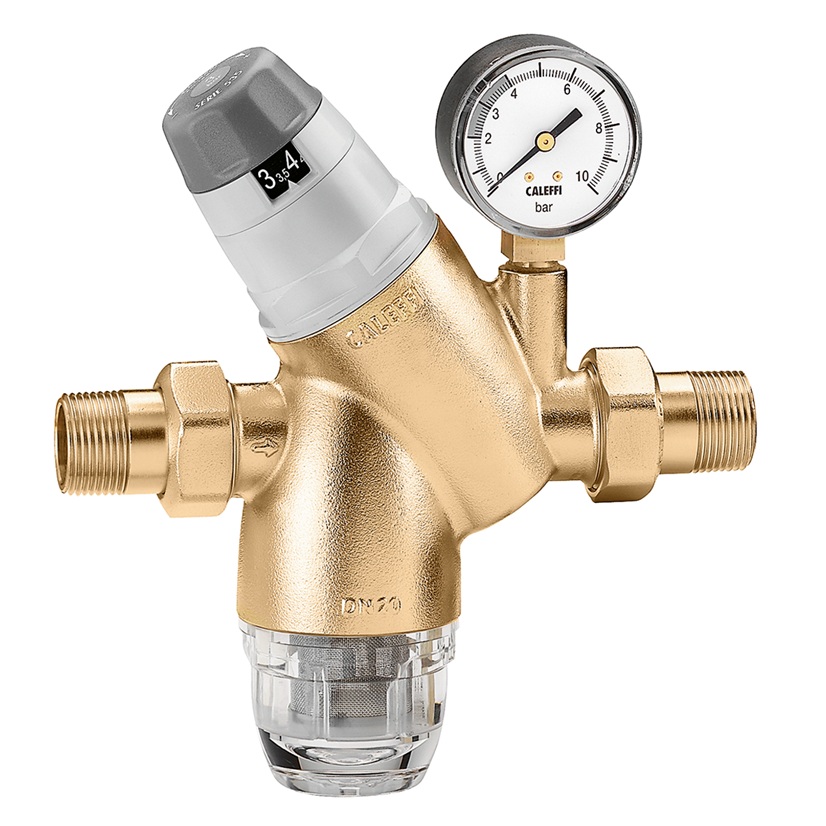

CALEFFI 5351 MEMBRÁNOVÝ REGULÁTOR TLAKU

Pístový nebo membránový regulátor?

Pro běžné rodinné domy může být kvalitní pístový regulátor dostatečným řešením. Pokud však požadujete maximální stabilitu tlaku, vyšší komfort a lepší ochranu celé instalace, je vhodnější volbou membránový regulátor.

Nejvýznamnější výrobci regulátorů tlaku

Mezi nejuznávanější evropské výrobce regulátorů tlaku vody dlouhodobě patří:

F.A.R.G. (Itálie)

Specialista na pístové regulátory tlaku s výborným poměrem cena/výkon. Produkty F.A.R.G. jsou známé robustní konstrukcí a dlouhou životností.

CALEFFI (Itálie)

Jeden z největších světových výrobců armatur pro vodu a vytápění. Membránové regulátory CALEFFI patří mezi špičku na trhu díky vysoké přesnosti regulace, spolehlivosti a dlouhé životnosti.

MALGORANI (Itálie)

Renomovaný výrobce regulačních armatur s dlouholetou tradicí. Produkty MALGORANI jsou využívány v bytových, komerčních i průmyslových instalacích, kde je kladen důraz na přesnou regulaci a spolehlivost.

Jak účinně předcházet hydraulickým rázům?

Pro maximální ochranu vodovodního systému doporučujeme:

• instalovat kvalitní regulátor tlaku,
• používat filtr před regulátorem,
• dodržovat správné dimenzování potrubí,
• osadit systém tlumiči hydraulických rázů,
• pravidelně kontrolovat tlak v systému,
• vyvarovat se rychlému uzavírání armatur.

Závěr

Regulace tlaku vody není pouze otázkou komfortu, ale především ochrany celé vodovodní soustavy. Správně zvolený regulátor tlaku pomáhá předcházet hydraulickým rázům, snižuje spotřebu vody a prodlužuje životnost všech připojených zařízení.

Při výběru regulátoru je důležité zvážit charakter instalace. Pístové regulátory představují ekonomické a osvědčené řešení pro běžné aplikace, zatímco membránové regulátory nabízejí vyšší přesnost, stabilitu a komfort provozu.

Pokud hledáte osvědčenou kvalitu, mezi nejspolehlivější výrobce na evropském trhu dlouhodobě patří F.A.R.G., CALEFFI a MALGORANI, jejichž produkty nacházejí uplatnění v domácích i profesionálních instalacích.
